Nerezový fixační čep s kuličkou s aretací hlavy

Name: Nerezový fixační čep s kuličkou s aretací hlavy
Brand: Kipp
SKU: K1414
Availability: InStock

Novinka

Popis produktu

Kód:	K1414
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Nerezový fixační čep s kuličkou s aretací hlavy | K1414
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1414 Nerezový fixační čep s kuličkou s aretací hlavy

Varianty
Technické parametry

Detail zavřít

Zruš filtr

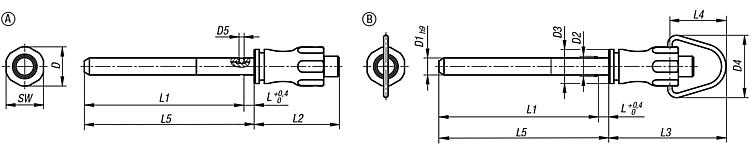

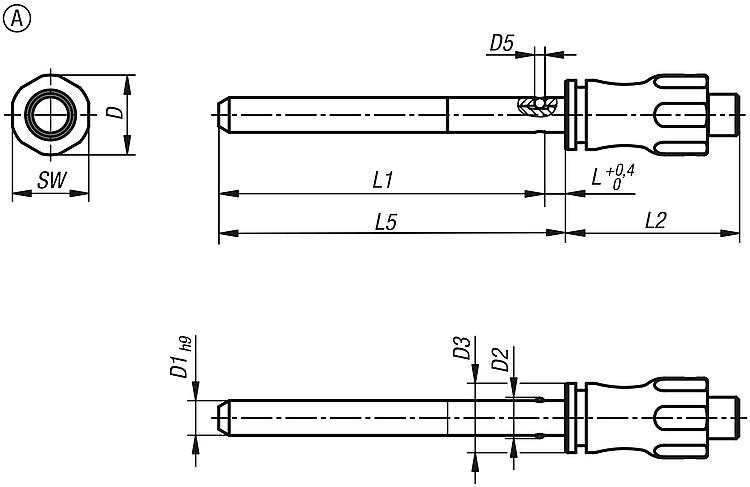

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D2	D3	D5	L	L1	L2	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN

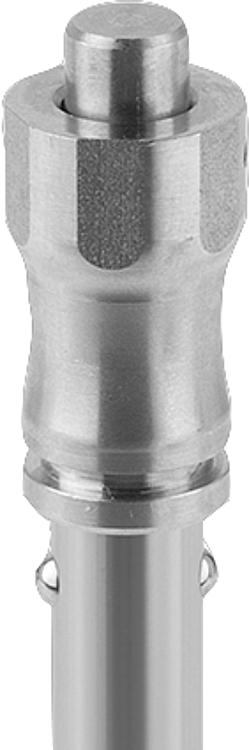

K1414.001205050	587,00 Kč	710,27 Kč		.step	A	11,5	5	5,5	10	1,5	3	47	25	50	11	5	10
K1414.001205100	608,00 Kč	735,68 Kč		.step	A	11,5	5	5,5	10	1,5	3	97	25	100	11	5	10
K1414.001205150	612,10 Kč	740,64 Kč		.step	A	11,5	5	5,5	10	1,5	3	147	25	150	11	5	10
K1414.001206050	600,40 Kč	726,48 Kč		.step	A	11,5	6	6,85	10	2	3	47	25	50	11	6	14
K1414.001206100	621,40 Kč	751,89 Kč		.step	A	11,5	6	6,85	10	2	3	97	25	100	11	6	14
K1414.001206150	627,20 Kč	758,91 Kč		.step	A	11,5	6	6,85	10	2	3	147	25	150	11	6	14
K1414.001508100	646,80 Kč	782,63 Kč		.step	A	15,5	8	9,5	13,5	3	3,5	96,5	33	100	15	8	26
K1414.001508150	658,90 Kč	797,27 Kč		.step	A	15,5	8	9,5	13,5	3	3,5	146,5	33	150	15	8	26
K1414.001508200	675,20 Kč	816,99 Kč		.step	A	15,5	8	9,5	13,5	3	3,5	196,5	33	200	15	8	26
K1414.001510100	667,90 Kč	808,16 Kč		.step	A	15,5	10	12	13,5	4	3,5	96,5	33	100	15	10	40
K1414.001510150	690,30 Kč	835,26 Kč		.step	A	15,5	10	12	13,5	4	3,5	146,5	33	150	15	10	40
K1414.001510200	703,10 Kč	850,75 Kč		.step	A	15,5	10	12	13,5	4	3,5	196,5	33	200	15	10	40
K1414.002112150	768,70 Kč	930,13 Kč		.step	A	22	12	14,5	20	4,5	3,5	146,5	39,5	150	21	12	57
K1414.002112200	796,00 Kč	963,16 Kč		.step	A	22	12	14,5	20	4,5	3,5	196,5	39,5	200	21	12	57
K1414.002112250	811,50 Kč	981,92 Kč		.step	A	22	12	14,5	20	4,5	3,5	246,5	39,5	250	21	12	57
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D2	D3	D5	L	L1	L2	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1414.002116150	840,00 Kč	1 016,40 Kč		.step	A	22	16	19	20	6,5	4	146	39,5	150	21	16	100
K1414.002116200	888,00 Kč	1 074,48 Kč		.step	A	22	16	19	20	6,5	4	196	39,5	200	21	16	100
K1414.002116250	914,50 Kč	1 106,55 Kč		.step	A	22	16	19	20	6,5	4	246	39,5	250	21	16	100
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr

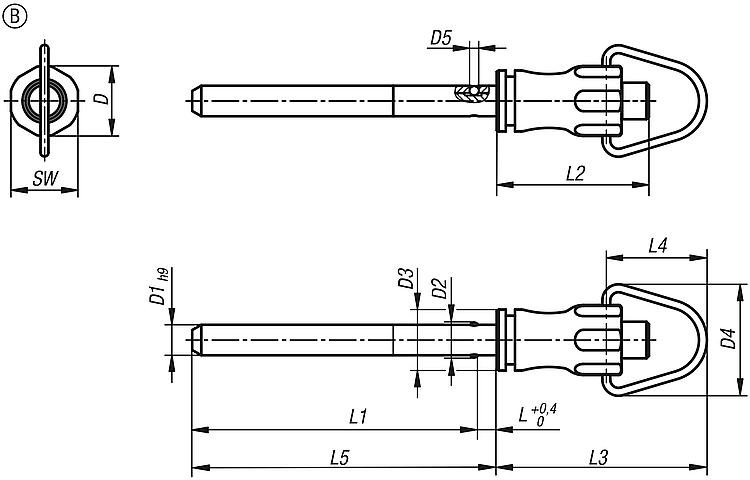

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN

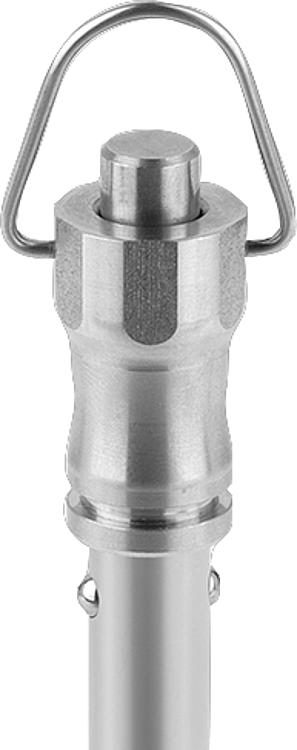

K1414.101205050	606,40 Kč	733,74 Kč		.step	B	11,5	5	5,5	10	18,3	1,5	3	47	25	34,6	16,6	50	11	5	10
K1414.101205100	626,90 Kč	758,55 Kč		.step	B	11,5	5	5,5	10	18,3	1,5	3	97	25	34,6	16,6	100	11	5	10
K1414.101205150	631,30 Kč	763,87 Kč		.step	B	11,5	5	5,5	10	18,3	1,5	3	147	25	34,6	16,6	150	11	5	10
K1414.101206050	619,50 Kč	749,60 Kč		.step	B	11,5	6	6,85	10	18,3	2	3	47	25	34,6	16,6	50	11	6	14
K1414.101206100	640,00 Kč	774,40 Kč		.step	B	11,5	6	6,85	10	18,3	2	3	97	25	34,6	16,6	100	11	6	14
K1414.101206150	646,30 Kč	782,02 Kč		.step	B	11,5	6	6,85	10	18,3	2	3	147	25	34,6	16,6	150	11	6	14
K1414.101508100	665,70 Kč	805,50 Kč		.step	B	15,5	8	9,5	13,5	24	3	3,5	96,5	33	46,7	22,7	100	15	8	26
K1414.101508150	677,70 Kč	820,02 Kč		.step	B	15,5	8	9,5	13,5	24	3	3,5	146,5	33	46,7	22,7	150	15	8	26
K1414.101508200	694,10 Kč	839,86 Kč		.step	B	15,5	8	9,5	13,5	24	3	3,5	196,5	33	46,7	22,7	200	15	8	26
K1414.101510100	686,70 Kč	830,91 Kč		.step	B	15,5	10	12	13,5	24	4	3,5	96,5	33	46,7	22,7	100	15	10	40
K1414.101510150	709,70 Kč	858,74 Kč		.step	B	15,5	10	12	13,5	24	4	3,5	146,5	33	46,7	22,7	150	15	10	40
K1414.101510200	722,00 Kč	873,62 Kč		.step	B	15,5	10	12	13,5	24	4	3,5	196,5	33	46,7	22,7	200	15	10	40
K1414.102112150	787,20 Kč	952,51 Kč		.step	B	22	12	14,5	20	33	4,5	3,5	146,5	39,5	59,3	30,3	150	21	12	57
K1414.102112200	814,00 Kč	984,94 Kč		.step	B	22	12	14,5	20	33	4,5	3,5	196,5	39,5	59,3	30,3	200	21	12	57
K1414.102112250	830,10 Kč	1 004,42 Kč		.step	B	22	12	14,5	20	33	4,5	3,5	246,5	39,5	59,3	30,3	250	21	12	57
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1414.102116150	859,10 Kč	1 039,51 Kč		.step	B	22	16	19	20	33	6,5	4	146	39,5	59,3	30,3	150	21	16	100
K1414.102116200	906,60 Kč	1 096,99 Kč		.step	B	22	16	19	20	33	6,5	4	196	39,5	59,3	30,3	200	21	16	100
K1414.102116250	933,60 Kč	1 129,66 Kč		.step	B	22	16	19	20	33	6,5	4	246	39,5	59,3	30,3	250	21	16	100
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Nerezové zdířky pro uchycení fixačních čepů s aretací hlavyNerezové zdířky pro uchycení fixačních čepů…

Novinka

Pružné tlačné opěrky – Nerezové zdířky pro uchycení fixačních čepů s aretací hlavy

K1416

Detail

Nerezová úchytná pouzdra s nákružkem pro fixační čepy s kuličkouNerezová úchytná pouzdra s nákružkem pro…

Novinka

Aretační čepy – Nerezová úchytná pouzdra s nákružkem pro fixační čepy s kuličkou

K1462

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchytka a tlačítko z nerezové oceli 1.4305. Čep z nerezové oceli 1.4305. Kuličky z nerezové oceli 1.4125. Tlačná pružina a madlo z nerezové oceli 1.4310.
Provedení	Bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a snadnému upevnění a spojení konstrukčních dílů. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k bezpečnému upevnění požadované části. Uvolněním tlačítka dojde k bezpečnému uzamčení kuliček a vytvoření nerozebíratelného spojení. Smyková síla dvoustřižná (F) = S · τ aB max.
Přednosti	Lze uskutečnit spojení na velké vzdálenosti. Lze je používat velmi pružně, protože délka čepu nemusí být sladěna s šířkou dílu.
Na vyžádání	Jiné délky čepů.
Příslušenství	Úchytná pouzdra pro fixační čepy s kuličkami s aretací hlavy K1416. Pro provedení B: Pojistný spirálový kabel K0367 Přídržné lanko s očkem K0367 Klíčový kroužek K0367
