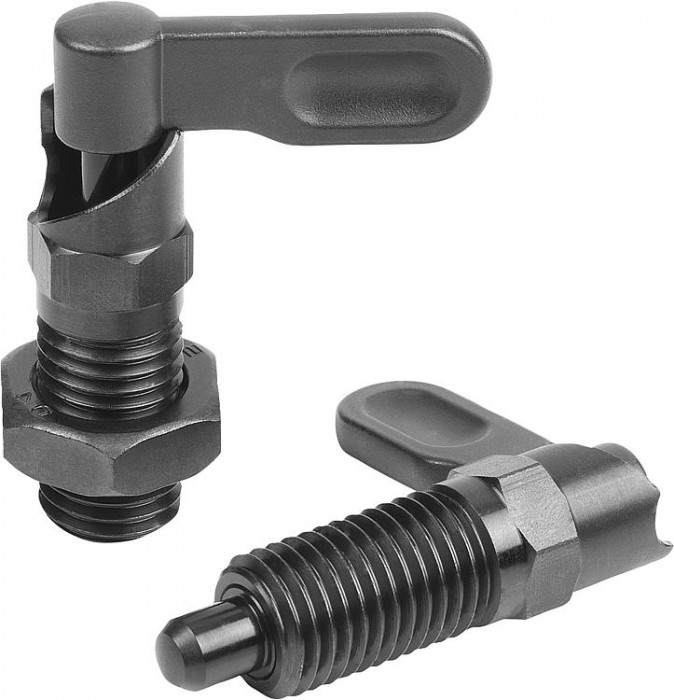

Aretační čepy s páčkou a dorazem

Popis produktu

Kód:	K1284
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou a dorazem | K1284
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1284 Aretační čepy s páčkou a dorazem

Varianty
Technické parametry

Detail zavřít

Aretační čepy s páčkou a dorazem, provedení A a C
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1284.1040410	391,40 Kč	473,59 Kč		CAD	A	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14
K1284.1040510	391,40 Kč	473,59 Kč		CAD	A	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14
K1284.1040512	396,90 Kč	480,25 Kč		CAD	A	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15
K1284.1040610	391,40 Kč	473,59 Kč		CAD	A	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14
K1284.1040612	396,90 Kč	480,25 Kč		CAD	A	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15
K1284.1040616	477,50 Kč	577,78 Kč		CAD	A	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35
K1284.1040812	396,90 Kč	480,25 Kč		CAD	A	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15
K1284.1040816	477,50 Kč	577,78 Kč		CAD	A	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35
K1284.1041016	477,50 Kč	577,78 Kč		CAD	A	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35
K1284.1060410	406,50 Kč	491,87 Kč		CAD	C	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14
K1284.1060510	406,50 Kč	491,87 Kč		CAD	C	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14
K1284.1060512	415,50 Kč	502,76 Kč		CAD	C	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15
K1284.1060610	406,50 Kč	491,87 Kč		CAD	C	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14
K1284.1060612	415,50 Kč	502,76 Kč		CAD	C	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15
K1284.1060616	496,60 Kč	600,89 Kč		CAD	C	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1284.1060812	415,50 Kč	502,76 Kč		CAD	C	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15
K1284.1060816	496,60 Kč	600,89 Kč		CAD	C	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35
K1284.1061016	496,60 Kč	600,89 Kč		CAD	C	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35
K1284.2040410	391,40 Kč	473,59 Kč		CAD	A	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14
K1284.2040510	391,40 Kč	473,59 Kč		CAD	A	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14
K1284.2040512	396,90 Kč	480,25 Kč		CAD	A	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15
K1284.2040610	391,40 Kč	473,59 Kč		CAD	A	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14
K1284.2040612	396,90 Kč	480,25 Kč		CAD	A	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15
K1284.2040616	477,50 Kč	577,78 Kč		CAD	A	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35
K1284.2040812	396,90 Kč	480,25 Kč		CAD	A	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15
K1284.2040816	477,50 Kč	577,78 Kč		CAD	A	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35
K1284.2041016	477,50 Kč	577,78 Kč		CAD	A	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35
K1284.2060410	406,50 Kč	491,87 Kč		CAD	C	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14
K1284.2060510	406,50 Kč	491,87 Kč		CAD	C	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14
K1284.2060512	415,50 Kč	502,76 Kč		CAD	C	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1284.2060610	406,50 Kč	491,87 Kč		CAD	C	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14
K1284.2060612	415,50 Kč	502,76 Kč		CAD	C	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15
K1284.2060616	496,60 Kč	600,89 Kč		CAD	C	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35
K1284.2060812	415,50 Kč	502,76 Kč		CAD	C	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15
K1284.2060816	496,60 Kč	600,89 Kč		CAD	C	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35
K1284.2061016	496,60 Kč	600,89 Kč		CAD	C	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35
K1284.10408201	529,60 Kč	640,82 Kč		CAD	A	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60
K1284.10410201	529,60 Kč	640,82 Kč		CAD	A	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60
K1284.10412201	529,60 Kč	640,82 Kč		CAD	A	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60
K1284.10608201	562,70 Kč	680,87 Kč		CAD	C	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60
K1284.10610201	562,70 Kč	680,87 Kč		CAD	C	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60
K1284.10612201	562,70 Kč	680,87 Kč		CAD	C	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60
K1284.20408201	529,60 Kč	640,82 Kč		CAD	A	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60
K1284.20410201	529,60 Kč	640,82 Kč		CAD	A	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60
K1284.20412201	529,60 Kč	640,82 Kč		CAD	A	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1284.20608201	562,70 Kč	680,87 Kč		CAD	C	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60
K1284.20610201	562,70 Kč	680,87 Kč		CAD	C	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60
K1284.20612201	562,70 Kč	680,87 Kč		CAD	C	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s páčkou a dorazem, provedení B a D
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1284.1050410	395,30 Kč	478,31 Kč		CAD	B	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	17	1	8	14
K1284.1050510	395,30 Kč	478,31 Kč		CAD	B	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,3	8	14
K1284.1050512	401,30 Kč	485,57 Kč		CAD	B	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,3	8	15
K1284.1050610	395,30 Kč	478,31 Kč		CAD	B	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,8	8	14
K1284.1050612	401,30 Kč	485,57 Kč		CAD	B	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,8	8	15
K1284.1050616	481,30 Kč	582,37 Kč		CAD	B	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	1,8	15	35
K1284.1050812	401,30 Kč	485,57 Kč		CAD	B	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	2,3	8	15
K1284.1050816	481,30 Kč	582,37 Kč		CAD	B	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,3	15	35
K1284.1051016	481,30 Kč	582,37 Kč		CAD	B	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,8	15	35
K1284.1070410	410,30 Kč	496,46 Kč		CAD	D	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	17	1	8	14
K1284.1070510	410,30 Kč	496,46 Kč		CAD	D	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,3	8	14
K1284.1070512	418,50 Kč	506,39 Kč		CAD	D	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,3	8	15
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Přídržné prvky hliníkovéPřídržné prvky hliníkové

Pružné tlačné opěrky – Přídržné prvky hliníkové

K0638

Detail

Přídržné prvky ocelovéPřídržné prvky ocelové

K0638

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel třídy pevnosti 5.8.
Odkaz na výkres	Provedení A: úchyt ,bez povrstvení, bez matice Provedení C: úchyt komaxitovaný, bez matice Provedení B: úchyt bez povrstvení, s maticí Provedení D: úchyt komaxitovaný, s maticí 1) doraz levý 2) doraz pravý
Provedení	Brynýrováno. Aretační kolík kalený a broušený.
Upozornění	Uzávěry s páčkou se používají tehdy, když aretační kolík nesmí dočasně vyčnívat. Otočením závory o 180° se aretační kolík zasune. Zaskakovací zářez způsobí, že uzávěr v této poloze drží. Dorazem 180° se zabrání přeskočení zářezu rastru a tím zabrání novému vysunutí aretačního kolíku. Volbou strany dorazu se definuje směr otáčení zástrčky.
