Aretační čepy s úchytkou ve tvaru T

Popis produktu

Kód:	K1124
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s úchytkou ve tvaru T | K1124
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list K1124 Aretační čepy s úchytkou ve tvaru T

• Varianty
• Technické parametry

Materiál	Ocelové provedení: Aretační kolík, kalený: Aretační kolík 1.0718. Závitové pouzdro 1.0718. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. T-úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Na vyžádání	Nestandardní provedení.

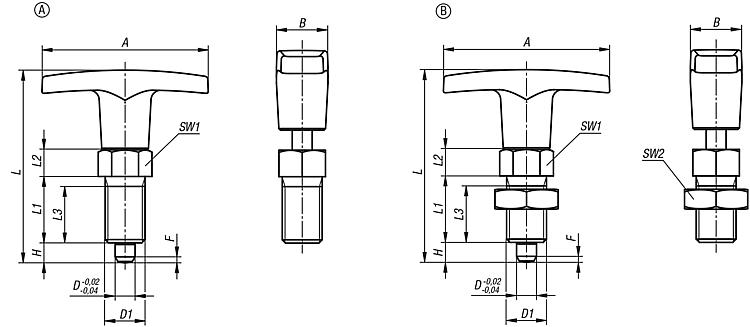

Odkaz na výkres	Provedení A: bez kontramatice Provedení B: s kontramaticí
Provedení​	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Závitové pouzdro brynýrováno. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Ergonomické úchytky ve tvaru T-úchyty snadnou manipulaci s malým vynaložením síly.

Detail zavřít

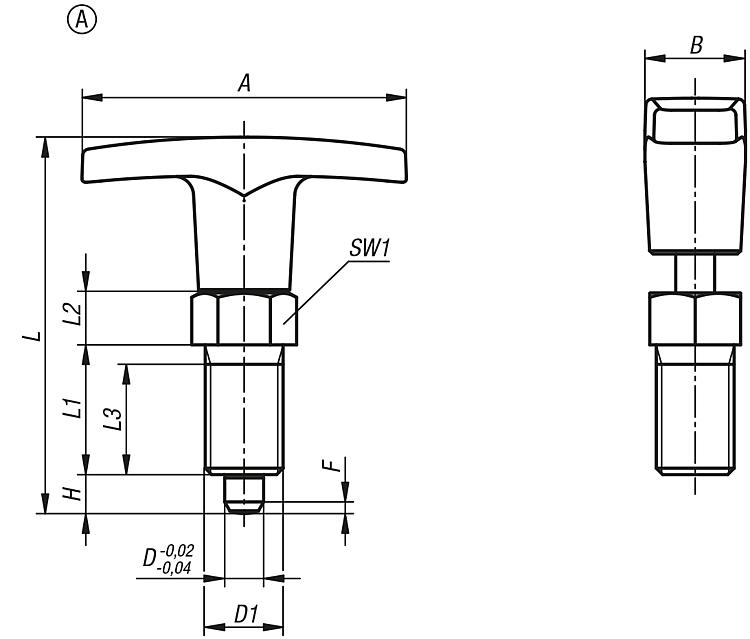

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, bez kontramatice, provedení A

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	A	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.5206	198,90 Kč		ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	CAD
K1124.5308	255,40 Kč		ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	CAD
K1124.5410	295,80 Kč		ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

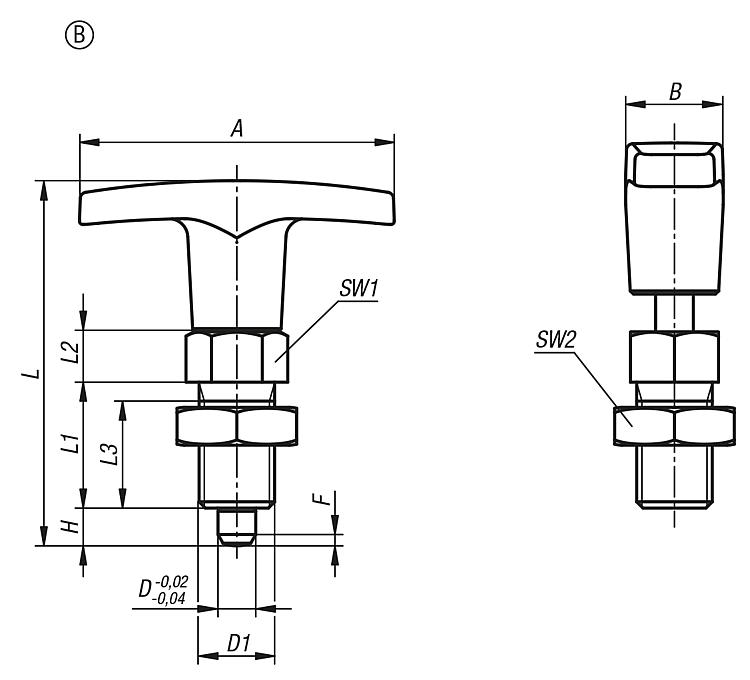

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, s kontramaticí, provedení B

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	B	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	192430	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.6206	204,30 Kč		ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	CAD
K1124.6308	271,80 Kč		ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	CAD
K1124.6410	310,00 Kč		ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, bez kontramatice, provedení A

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	A	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.05206	343,40 Kč		nerezová ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	CAD
K1124.05308	455,60 Kč		nerezová ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	CAD
K1124.05410	622,50 Kč		nerezová ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, s kontramaticí, provedení B

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	B	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	192430	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.06206	365,50 Kč		nerezová ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	CAD
K1124.06308	487,60 Kč		nerezová ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	CAD
K1124.06410	644,40 Kč		nerezová ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, bez kontramatice, provedení A

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	A	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.520684	198,90 Kč		ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	CAD
K1124.530884	255,40 Kč		ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	CAD
K1124.541084	295,80 Kč		ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, s kontramaticí, provedení B

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	B	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	192430	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.620684	204,30 Kč		ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	CAD
K1124.630884	271,80 Kč		ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	CAD
K1124.641084	310,00 Kč		ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, bez kontramatice, provedení A

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	A	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.0520684	343,40 Kč		nerezová ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	CAD
K1124.0530884	455,60 Kč		nerezová ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	CAD
K1124.0541084	622,50 Kč		nerezová ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, s kontramaticí, provedení B

Zruš filtr			ocelnerezová ocel	tmavošedá RAL 7021bezpečnostní červená RAL 3020	B	506072	15,51819	6810	M12x1,5M16x1,5M20x1,5	587784	202628	81012	172325	6810	141922	192430	1,82,32,8	615	143534
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.0620684	365,50 Kč		nerezová ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	CAD
K1124.0630884	487,60 Kč		nerezová ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	CAD
K1124.0641084	644,40 Kč		nerezová ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
