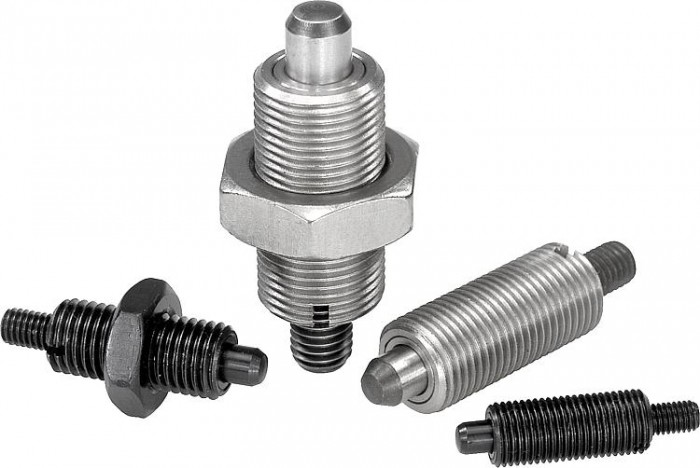

Aretační čepy bez nákružku

Popis produktu

Kód:	K0345
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy bez nákružku | K0345
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0345 Aretační čepy bez nákružku

Varianty
Technické parametry

Detail zavřít

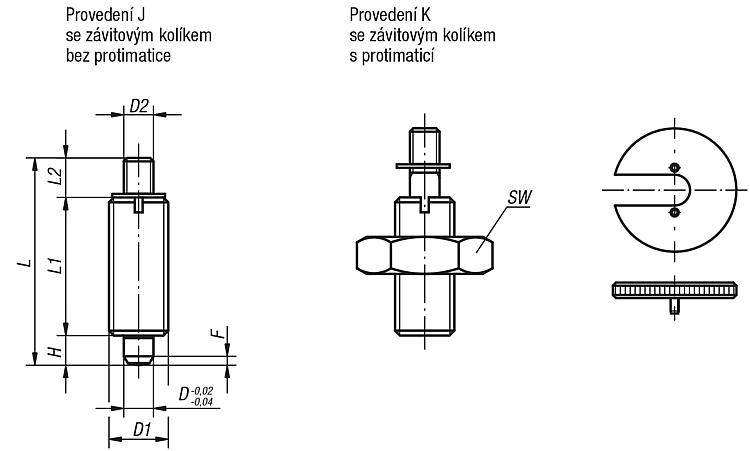

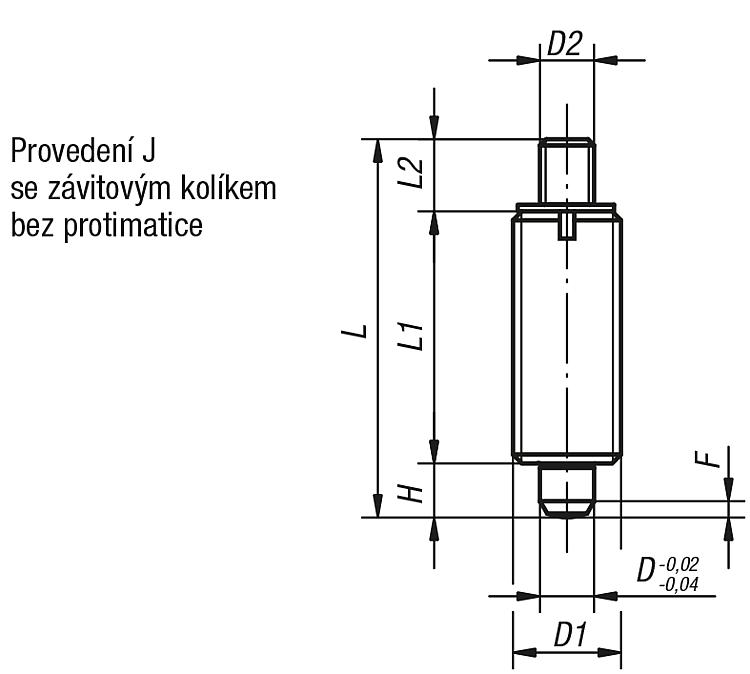

Aretační čepy bez nákružku, provedení J
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	H	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0345.1004	155,70 Kč	188,40 Kč		CAD	Ocel	Tvrzeno	4	M8×1	M3	32	21	7	4mm	1	6	12
K0345.1105	149,10 Kč	180,41 Kč		CAD	Ocel	Tvrzeno	5	M10×1	M4	37	24	8	5mm	1,3	5	12
K0345.1206	160,10 Kč	193,72 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	M6	42	28	8	6mm	1,8	6	14
K0345.1308	172,10 Kč	208,24 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	M8	56	36	12	8mm	2,3	15	35
K0345.1410	269,30 Kč	325,85 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	M8	62	40	12	10mm	2,8	15	34
K0345.1412	296,60 Kč	358,89 Kč		CAD	Ocel	Tvrzeno	12	M20×1,5	M8	66	42	12	12mm	2,8	15	39
K0345.1516	337,10 Kč	407,89 Kč		CAD	Ocel	Tvrzeno	16	M24×2		80	50	14	16mm	3,2	20	46
K0345.1903	164,40 Kč	198,92 Kč		CAD	Ocel	Tvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	0,8	4,5	10
K0345.01004	280,80 Kč	339,77 Kč		CAD	Nerezová ocel	Tvrzeno	4	M8×1	M3	32	21	7	4mm	1	6	12
K0345.01105	240,90 Kč	291,49 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	M4	37	24	8	5mm	1,3	5	12
K0345.01206	288,50 Kč	349,09 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	28	8	6mm	1,8	6	14
K0345.01308	326,70 Kč	395,31 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	36	12	8mm	2,3	15	35
K0345.01410	514,90 Kč	623,03 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	40	12	10mm	2,8	15	34
K0345.01412	566,50 Kč	685,47 Kč		CAD	Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	42	12	12mm	2,8	15	39
K0345.01516	642,70 Kč	777,67 Kč		CAD	Nerezová ocel	Tvrzeno	16	M24×2	M10	80	50	14	16mm	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	H	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0345.01903	294,70 Kč	356,59 Kč		CAD	Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	0,8	4,5	10
K0345.11004	280,80 Kč	339,77 Kč		CAD	Nerezová ocel	netvrzeno	4	M8×1	M3	32	21	7	4mm	1	6	12
K0345.11105	240,90 Kč	291,49 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	M4	37	24	8	5mm	1,3	5	12
K0345.11206	288,50 Kč	349,09 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	28	8	6mm	1,8	6	14
K0345.11308	326,70 Kč	395,31 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	36	12	8mm	2,3	15	35
K0345.11410	514,90 Kč	623,03 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	40	12	10mm	2,8	15	34
K0345.11412	566,50 Kč	685,47 Kč		CAD	Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	42	12	12mm	2,8	15	39
K0345.11516	642,70 Kč	777,67 Kč		CAD	Nerezová ocel	netvrzeno	16	M24×2	M10	80	50	14	16mm	3,2	20	46
K0345.11903	294,70 Kč	356,59 Kč		CAD	Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	0,8	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

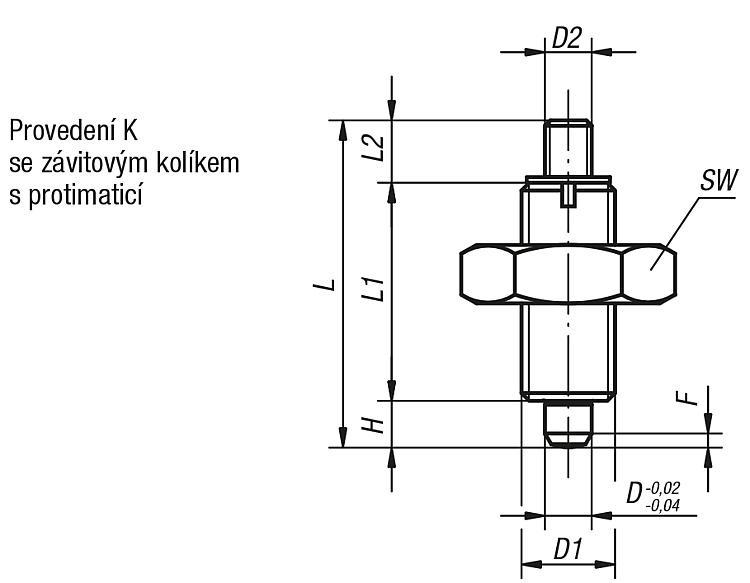

Aretační čepy bez nákružku, provedení K
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0345.2004	159,20 Kč	192,63 Kč		CAD	Ocel	Tvrzeno	4	M8×1	M3	32	21	7	4mm	13	1	6	12
K0345.2105	151,60 Kč	183,44 Kč		CAD	Ocel	Tvrzeno	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12
K0345.2206	163,60 Kč	197,96 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14
K0345.2308	184,40 Kč	223,12 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35
K0345.2410	281,10 Kč	340,13 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34
K0345.2412	308,70 Kč	373,53 Kč		CAD	Ocel	Tvrzeno	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39
K0345.2516	351,80 Kč	425,68 Kč		CAD	Ocel	Tvrzeno	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46
K0345.2903	166,60 Kč	201,59 Kč		CAD	Ocel	Tvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10
K0345.02004	306,50 Kč	370,87 Kč		CAD	Nerezová ocel	Tvrzeno	4	M8×1	M3	32	21	7	4mm	13	1	6	12
K0345.02105	262,50 Kč	317,63 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12
K0345.02206	304,00 Kč	367,84 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14
K0345.02308	365,50 Kč	442,26 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35
K0345.02410	555,60 Kč	672,28 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34
K0345.02412	611,30 Kč	739,67 Kč		CAD	Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39
K0345.02516	694,10 Kč	839,86 Kč		CAD	Nerezová ocel	Tvrzeno	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0345.02903	322,30 Kč	389,98 Kč		CAD	Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10
K0345.12004	306,50 Kč	370,87 Kč		CAD	Nerezová ocel	netvrzeno	4	M8×1	M3	32	21	7	4mm	13	1	6	12
K0345.12105	262,50 Kč	317,63 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12
K0345.12206	304,00 Kč	367,84 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14
K0345.12308	365,50 Kč	442,26 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35
K0345.12410	555,60 Kč	672,28 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34
K0345.12412	611,30 Kč	739,67 Kč		CAD	Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39
K0345.12516	694,10 Kč	839,86 Kč		CAD	Nerezová ocel	netvrzeno	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46
K0345.12903	322,30 Kč	389,98 Kč		CAD	Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aaretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba nasadit na závitovou vložku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
