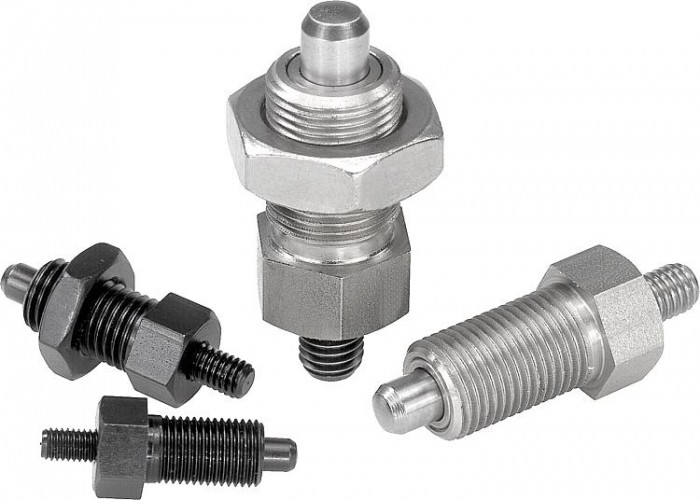

Aretační čepy

Popis produktu

Kód:	K0341
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy | K0341
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0341 Aretační čepy

Varianty
Technické parametry

Detail zavřít

Aretační čepy, tvar E
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.1004	190,10 Kč	230,02 Kč		CAD	Ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12
K0341.1105	180,80 Kč	218,77 Kč		CAD	Ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12
K0341.1206	201,00 Kč	243,21 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14
K0341.1308	259,80 Kč	314,36 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35
K0341.1410	372,30 Kč	450,48 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34
K0341.1412	409,20 Kč	495,13 Kč		CAD	Ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39
K0341.1516	581,50 Kč	703,62 Kč		CAD	Ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46
K0341.1903	199,70 Kč	241,64 Kč		CAD	Ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10
K0341.01004	315,20 Kč	381,39 Kč		CAD	Nerezová ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12
K0341.01105	300,50 Kč	363,61 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12
K0341.01206	354,00 Kč	428,34 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14
K0341.01308	472,80 Kč	572,09 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35
K0341.01410	745,70 Kč	902,30 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34
K0341.01412	820,60 Kč	992,93 Kč		CAD	Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39
K0341.01516	1 242,60 Kč	1 503,55 Kč		CAD	Nerezová ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.01903	331,60 Kč	401,24 Kč		CAD	Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10
K0341.11004	315,20 Kč	381,39 Kč		CAD	Nerezová ocel	netvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12
K0341.11105	300,50 Kč	363,61 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12
K0341.11206	354,00 Kč	428,34 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14
K0341.11308	472,80 Kč	572,09 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35
K0341.11410	745,70 Kč	902,30 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34
K0341.11412	820,60 Kč	992,93 Kč		CAD	Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39
K0341.11516	1 242,60 Kč	1 503,55 Kč		CAD	Nerezová ocel	netvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46
K0341.11903	331,60 Kč	401,24 Kč		CAD	Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy, tvar F
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.2004	192,80 Kč	233,29 Kč		CAD	Ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12
K0341.2105	184,40 Kč	223,12 Kč		CAD	Ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12
K0341.2206	204,60 Kč	247,57 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14
K0341.2308	268,20 Kč	324,52 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35
K0341.2410	375,30 Kč	454,11 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34
K0341.2412	412,70 Kč	499,37 Kč		CAD	Ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39
K0341.2516	586,50 Kč	709,67 Kč		CAD	Ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46
K0341.2903	202,70 Kč	245,27 Kč		CAD	Ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10
K0341.02004	337,10 Kč	407,89 Kč		CAD	Nerezová ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12
K0341.02105	321,20 Kč	388,65 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12
K0341.02206	379,10 Kč	458,71 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14
K0341.02308	508,60 Kč	615,41 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35
K0341.02410	763,50 Kč	923,84 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34
K0341.02412	840,50 Kč	1 017,01 Kč		CAD	Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39
K0341.02516	1 272,90 Kč	1 540,21 Kč		CAD	Nerezová ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.02903	353,70 Kč	427,98 Kč		CAD	Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10
K0341.12004	337,10 Kč	407,89 Kč		CAD	Nerezová ocel	netvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12
K0341.12105	321,20 Kč	388,65 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12
K0341.12206	379,10 Kč	458,71 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14
K0341.12308	508,60 Kč	615,41 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35
K0341.12410	763,50 Kč	923,84 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34
K0341.12412	840,50 Kč	1 017,01 Kč		CAD	Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39
K0341.12516	1 272,90 Kč	1 540,21 Kč		CAD	Nerezová ocel	netvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46
K0341.12903	353,70 Kč	427,98 Kč		CAD	Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aaretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo dálkovým ovládáním pomocí lanka vedeného v bovdenu.
