Aretační čepy

Popis produktu

Kód:	K0339
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy | K0339
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0339 Aretační čepy

Varianty
Technické parametry

Detail zavřít

Aretační čepy, tvar A
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0339.1105	195,60 Kč	236,68 Kč		CAD	Ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.1206	216,90 Kč	262,45 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.1308	266,30 Kč	322,22 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.1410	284,10 Kč	343,76 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
K0339.01105	318,50 Kč	385,39 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.01206	376,70 Kč	455,81 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.01308	474,70 Kč	574,39 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.01410	511,60 Kč	619,04 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
K0339.11105	318,50 Kč	385,39 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.11206	376,70 Kč	455,81 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.11308	474,70 Kč	574,39 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.11410	511,60 Kč	619,04 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy, tvar B
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0339.2105	199,40 Kč	241,27 Kč		CAD	Ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.2206	221,50 Kč	268,02 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.2308	274,50 Kč	332,15 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.2410	293,10 Kč	354,65 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
K0339.02105	340,40 Kč	411,88 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.02206	400,70 Kč	484,85 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.02308	508,60 Kč	615,41 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.02410	529,90 Kč	641,18 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
K0339.12105	340,40 Kč	411,88 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.12206	400,70 Kč	484,85 Kč		CAD	Nerezová ocel	netvrzeno	6	M10×1	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.12308	508,60 Kč	615,41 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.12410	529,90 Kč	641,18 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy, tvar C
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0339.3105	246,10 Kč	297,78 Kč		CAD	Ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.3206	274,20 Kč	331,78 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.3308	311,10 Kč	376,43 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.3410	318,00 Kč	384,78 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
K0339.03105	358,10 Kč	433,30 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.03206	423,90 Kč	512,92 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.03308	547,10 Kč	661,99 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.03410	610,00 Kč	738,10 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
K0339.13105	358,10 Kč	433,30 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	1,3	5	12
K0339.13206	423,90 Kč	512,92 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	1,8	6	14
K0339.13308	547,10 Kč	661,99 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	2,3	15	35
K0339.13410	610,00 Kč	738,10 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy, tvar D
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0339.4105	248,60 Kč	300,81 Kč		CAD	Ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.4206	279,40 Kč	338,07 Kč		CAD	Ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.4308	320,40 Kč	387,68 Kč		CAD	Ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.4410	324,50 Kč	392,65 Kč		CAD	Ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
K0339.04105	379,10 Kč	458,71 Kč		CAD	Nerezová ocel	Tvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.04206	447,20 Kč	541,11 Kč		CAD	Nerezová ocel	Tvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.04308	579,60 Kč	701,32 Kč		CAD	Nerezová ocel	Tvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.04410	621,20 Kč	751,65 Kč		CAD	Nerezová ocel	Tvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
K0339.14105	379,10 Kč	458,71 Kč		CAD	Nerezová ocel	netvrzeno	5	M10×1	21mm	47	17	7	15	5mm	13	17	1,3	5	12
K0339.14206	447,20 Kč	541,11 Kč		CAD	Nerezová ocel	netvrzeno	6	M12×1,5	25mm	56	20	8	17	6mm	14	19	1,8	6	14
K0339.14308	579,60 Kč	701,32 Kč		CAD	Nerezová ocel	netvrzeno	8	M16×1,5	33mm	74	26	10	23	8mm	19	24	2,3	15	35
K0339.14410	621,20 Kč	751,65 Kč		CAD	Nerezová ocel	netvrzeno	10	M20×1,5	33mm	80	28	12	25	10mm	22	30	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665

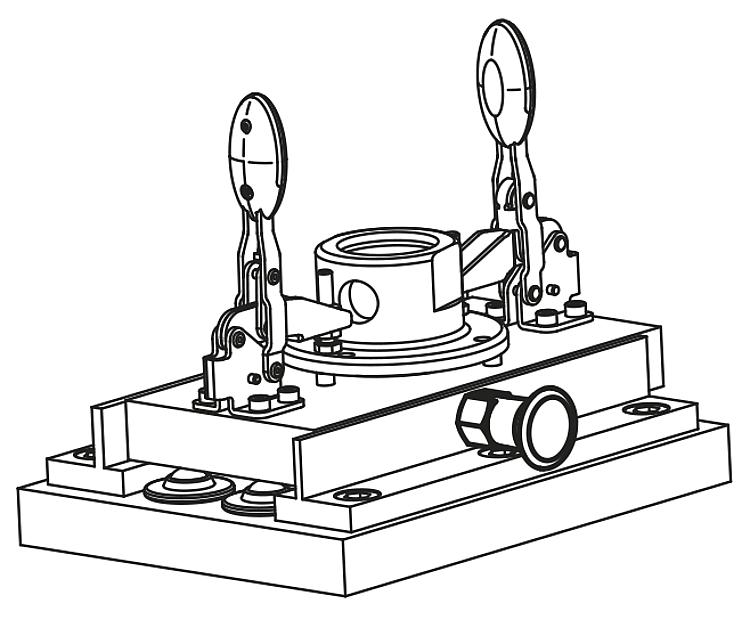

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
