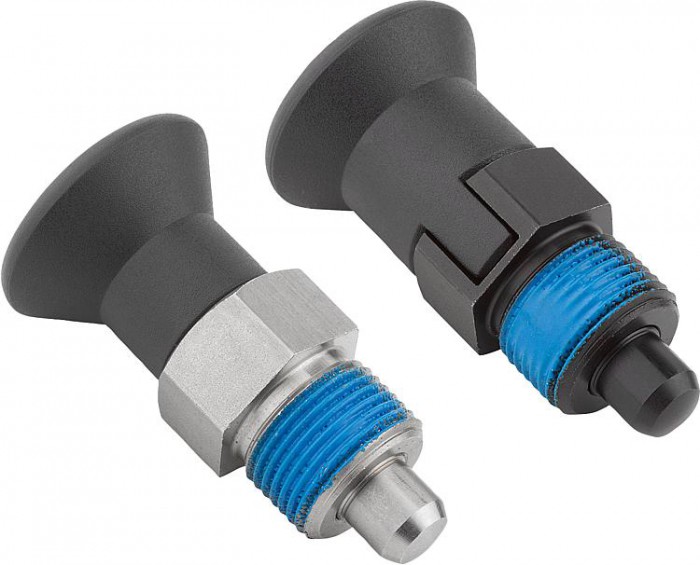

Aretační čepy krátké provedení, se závitovou pojistkou

Popis produktu

Kód:	K1097
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy krátké provedení, se závitovou pojistkou | K1097
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list K1097 Aretační čepy krátké provedení, se závitovou pojistkou

Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).

Detail zavřít

Aretační čepy krátké provedení, se závitovou pojistkou, provedení AP
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1097.95004	213,60 Kč	258,46 Kč		CAD	ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
K1097.95105	203,80 Kč	246,60 Kč		CAD	ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
K1097.95206	221,50 Kč	268,02 Kč		CAD	ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
K1097.95308	276,70 Kč	334,81 Kč		CAD	ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
K1097.95410	419,80 Kč	507,96 Kč		CAD	ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
K1097.95903	224,50 Kč	271,65 Kč		CAD	ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
K1097.195004	362,80 Kč	438,99 Kč		CAD	nerezová ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
K1097.195105	345,00 Kč	417,45 Kč		CAD	nerezová ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
K1097.195206	409,20 Kč	495,13 Kč		CAD	nerezová ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
K1097.195308	537,80 Kč	650,74 Kč		CAD	nerezová ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
K1097.195410	894,60 Kč	1 082,47 Kč		CAD	nerezová ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
K1097.195903	381,60 Kč	461,74 Kč		CAD	nerezová ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy krátké provedení, se závitovou pojistkou, provedení CP
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Provedení	D	D1	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1097.97004	274,80 Kč	332,51 Kč		CAD	ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
K1097.97105	261,40 Kč	316,29 Kč		CAD	ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
K1097.97206	279,20 Kč	337,83 Kč		CAD	ocel	CP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
K1097.97308	333,30 Kč	403,29 Kč		CAD	ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
K1097.97410	540,00 Kč	653,40 Kč		CAD	ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
K1097.97903	287,90 Kč	348,36 Kč		CAD	ocel	CP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
K1097.197004	402,90 Kč	487,51 Kč		CAD	nerezová ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
K1097.197105	384,30 Kč	465,00 Kč		CAD	nerezová ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
K1097.197206	451,00 Kč	545,71 Kč		CAD	nerezová ocel	CP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
K1097.197308	608,60 Kč	736,41 Kč		CAD	nerezová ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
K1097.197410	1 136,30 Kč	1 374,92 Kč		CAD	nerezová ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
K1097.197903	423,40 Kč	512,31 Kč		CAD	nerezová ocel	CP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
