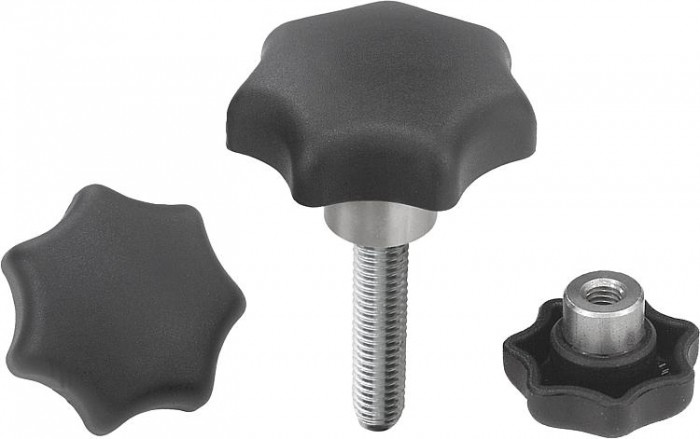

Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem

Popis produktu

Kód:	K0153
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem | K0153
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0153 Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T	L
K0153.105	29,50 Kč	35,70 Kč		CAD	H	ocel	5	25	10	17	9	7	9,5
K0153.106	36,30 Kč	43,92 Kč		CAD	H	ocel	6	32	13,5	21	11	9,5	12,5
K0153.108	45,90 Kč	55,54 Kč		CAD	H	ocel	8	40	13,5	25	13	10	12,5
K0153.110	60,40 Kč	73,08 Kč		CAD	H	ocel	10	50	19	32	17	12	19,5
K0153.112	92,60 Kč	112,05 Kč		CAD	H	ocel	12	63	19	37	18	12	19,5
K0153.116	129,70 Kč	156,94 Kč		CAD	H	ocel	16	63	23	40	21	15	24,5
K0153.205	33,60 Kč	40,66 Kč		CAD	K	ocel	M5	25	10	17	9	7	9
K0153.206	33,90 Kč	41,02 Kč		CAD	K	ocel	M6	32	13,5	21	11	9,5	12
K0153.208	42,10 Kč	50,94 Kč		CAD	K	ocel	M8	40	13,5	25	13	10	12
K0153.210	60,40 Kč	73,08 Kč		CAD	K	ocel	M10	50	19	32	17	12	17
K0153.212	88,00 Kč	106,48 Kč		CAD	K	ocel	M12	63	19	37	18	12	17
K0153.216	129,70 Kč	156,94 Kč		CAD	K	ocel	M16	63	23	40	21	15	23
K0153.305	54,60 Kč	66,07 Kč		CAD	K	nerezová ocel	M5	25	10	17	9	7	9
K0153.306	66,40 Kč	80,34 Kč		CAD	K	nerezová ocel	M6	32	13,5	21	11	9,5	12
K0153.308	83,30 Kč	100,79 Kč		CAD	K	nerezová ocel	M8	40	13,5	25	13	10	12
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T	L
K0153.310	113,10 Kč	136,85 Kč		CAD	K	nerezová ocel	M10	50	19	32	17	12	17
K0153.312	144,20 Kč	174,48 Kč		CAD	K	nerezová ocel	M12	63	19	37	18	12	17
K0153.316	208,10 Kč	251,80 Kč		CAD	K	nerezová ocel	M16	63	23	40	21	15	23
K0153.1061	45,90 Kč	55,54 Kč		CAD	H	ocel	6	40	13,5	25	13	10	12,5
K0153.1081	60,40 Kč	73,08 Kč		CAD	H	ocel	8	50	19	32	17	12	19,5
K0153.1101	92,60 Kč	112,05 Kč		CAD	H	ocel	10	63	19	37	18	12	19,5
K0153.2061	42,10 Kč	50,94 Kč		CAD	K	ocel	M6	40	13,5	25	13	10	12
K0153.2081	60,40 Kč	73,08 Kč		CAD	K	ocel	M8	50	19	32	17	12	17
K0153.2101	88,00 Kč	106,48 Kč		CAD	K	ocel	M10	63	19	37	18	12	17
K0153.3061	83,30 Kč	100,79 Kč		CAD	K	nerezová ocel	M6	40	13,5	25	13	10	12
K0153.3081	113,10 Kč	136,85 Kč		CAD	K	nerezová ocel	M8	50	19	32	17	12	17
K0153.3101	144,20 Kč	174,48 Kč		CAD	K	nerezová ocel	M10	63	19	37	18	12	17
K0153.405X10	41,00 Kč	49,61 Kč		CAD	L	ocel	M5	25	10	17	9	7		10
K0153.405X15	41,00 Kč	49,61 Kč		CAD	L	ocel	M5	25	10	17	9	7		15
K0153.405X20	41,00 Kč	49,61 Kč		CAD	L	ocel	M5	25	10	17	9	7		20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T	L
K0153.406X10	47,00 Kč	56,87 Kč		CAD	L	ocel	M6	32	13,5	21	11	9,5		10
K0153.406X15	47,00 Kč	56,87 Kč		CAD	L	ocel	M6	32	13,5	21	11	9,5		15
K0153.406X20	47,00 Kč	56,87 Kč		CAD	L	ocel	M6	32	13,5	21	11	9,5		20
K0153.406X25	53,30 Kč	64,49 Kč		CAD	L	ocel	M6	32	13,5	21	11	9,5		25
K0153.406X30	53,30 Kč	64,49 Kč		CAD	L	ocel	M6	32	13,5	21	11	9,5		30
K0153.408X15	54,60 Kč	66,07 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		15
K0153.408X20	56,50 Kč	68,37 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		20
K0153.408X25	58,20 Kč	70,42 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		25
K0153.408X30	60,40 Kč	73,08 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		30
K0153.408X40	62,80 Kč	75,99 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		40
K0153.408X50	66,40 Kč	80,34 Kč		CAD	L	ocel	M8	40	13,5	25	13	10		50
K0153.410X20	70,20 Kč	84,94 Kč		CAD	L	ocel	M10	50	19	32	17	12		20
K0153.410X25	76,20 Kč	92,20 Kč		CAD	L	ocel	M10	50	19	32	17	12		25
K0153.410X30	82,20 Kč	99,46 Kč		CAD	L	ocel	M10	50	19	32	17	12		30
K0153.410X40	90,10 Kč	109,02 Kč		CAD	L	ocel	M10	50	19	32	17	12		40
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T	L
K0153.410X50	97,80 Kč	118,34 Kč		CAD	L	ocel	M10	50	19	32	17	12		50
K0153.410X60	100,00 Kč	121,00 Kč		CAD	L	ocel	M10	50	19	32	17	12		60
K0153.412X20	95,90 Kč	116,04 Kč		CAD	L	ocel	M12	63	19	37	18	12		20
K0153.412X25	103,80 Kč	125,60 Kč		CAD	L	ocel	M12	63	19	37	18	12		25
K0153.412X30	111,40 Kč	134,79 Kč		CAD	L	ocel	M12	63	19	37	18	12		30
K0153.412X40	119,40 Kč	144,47 Kč		CAD	L	ocel	M12	63	19	37	18	12		40
K0153.412X50	126,70 Kč	153,31 Kč		CAD	L	ocel	M12	63	19	37	18	12		50
K0153.412X60	135,20 Kč	163,59 Kč		CAD	L	ocel	M12	63	19	37	18	12		60
K0153.505X10	56,50 Kč	68,37 Kč		CAD	L	nerezová ocel	M5	25	10	17	9	7		10
K0153.505X15	56,50 Kč	68,37 Kč		CAD	L	nerezová ocel	M5	25	10	17	9	7		15
K0153.505X20	56,50 Kč	68,37 Kč		CAD	L	nerezová ocel	M5	25	10	17	9	7		20
K0153.506X10	68,00 Kč	82,28 Kč		CAD	L	nerezová ocel	M6	32	13,5	21	11	9,5		10
K0153.506X15	68,00 Kč	82,28 Kč		CAD	L	nerezová ocel	M6	32	13,5	21	11	9,5		15
K0153.506X20	68,00 Kč	82,28 Kč		CAD	L	nerezová ocel	M6	32	13,5	21	11	9,5		20
K0153.506X25	72,40 Kč	87,60 Kč		CAD	L	nerezová ocel	M6	32	13,5	21	11	9,5		25
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Termoplast, černý. Ocelové části třídy pevnosti 5.8 nebo nerezová ocel 1.4305.

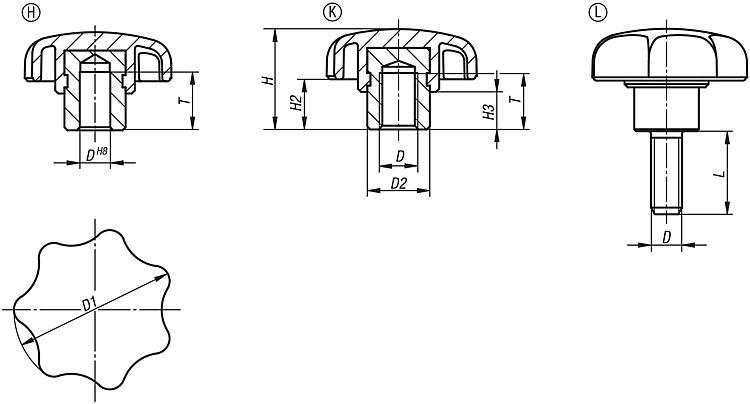

Odkaz na výkres	Provedení H: pouzdro se slepým otvorem Provedení K: pouzdro se závitem Provedení L: vnější závit
Provedení	Ocelové části modře pasivované nebo nerezové bez povrchové úpravy.
Upozornění	Hvězdicové ovládací prvky s předsazeným ocelovým pouzdrem jsou zvláště vhodné jako neprůběžné provedení či provedení s vnitřním závitem pro spojení pomocí příčných kolíků.
