Excentrické páky nastavitelné s vnějším závitem, ocel nebo nerezová ocel

Popis produktu

Kód: K0006
Výrobce: Kipp
MaterialManipulační páka z hliníkového odlitku EN AC-46200.
Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny.
Osový čep z nerezové oceli 1.4305.
Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.

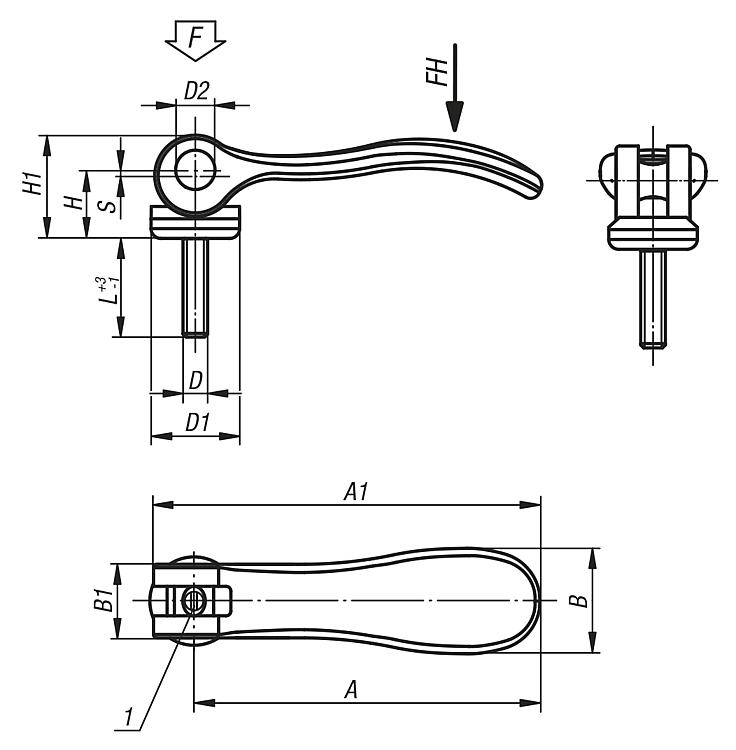

Odkaz na výkres1) Kolík pro přesné nastavení upínací páky
Provedení:Ovládací páka, černě komaxitovaná s jemnou strukturou nebo červená RAL 3003 s jemnou strukturou.
Tlačná podložka černá.
Osový čep bez povrchové úpravy.
Závitové šrouby a podložka, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
UpozorněníExcentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku.
Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Kontaktní formuláře

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

3D modely
zavřít

3D modely




Excentrické páky nastavitelné s vnějším závitem, ocel nebo nerezová ocel | K0006

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít
Varianta Material Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0006.9501103X10 ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1101,590
K0006.9501103X15 ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1151,590
K0006.9501103X30 ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1301,590
K0006.9501104X10 ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1101,590
K0006.9501104X15 ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1151,590
K0006.9501104X30 ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1301,590
K0006.0501104X15 ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1152,5100
K0006.0501104X20 ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1202,5100
K0006.0501104X30 ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1302,5100
K0006.0501105X20 ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1202,5100
K0006.0501105X30 ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1302,5100
K0006.0501105X40 ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1402,5100
K0006.0501105X50 ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1502,5100
K0006.1501105X20 ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2204120
Varianta Material Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0006.1501105X30 ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2304120
K0006.1501105X40 ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2404120
K0006.1501105X50 ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2504120
K0006.1501106X20 ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2204120
K0006.1501106X30 ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2304120
K0006.1501106X40 ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2404120
K0006.1501106X50 ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2504120
K0006.2501108X25 ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5258350
K0006.2501108X30 ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5308350
K0006.2501108X40 ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5408350
K0006.2501108X50 ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5508350
K0006.2501110X25 ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5258350
K0006.2501110X30 ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5308350
K0006.2501110X40 ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5408350
K0006.2501110X50 ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5508350
Varianta Material Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0006.9511103X10 nerezová ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1101,590
K0006.9511103X15 nerezová ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1151,590
K0006.9511103X30 nerezová ocelčernáM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1301,590
K0006.9511104X10 nerezová ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1101,590
K0006.9511104X15 nerezová ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1151,590
K0006.9511104X30 nerezová ocelčernáM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1301,590
K0006.0511104X15 nerezová ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1152,5100
K0006.0511104X20 nerezová ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1202,5100
K0006.0511104X30 nerezová ocelčernáM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1302,5100
K0006.0511105X20 nerezová ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1202,5100
K0006.0511105X30 nerezová ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1302,5100
K0006.0511105X40 nerezová ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1402,5100
K0006.0511105X50 nerezová ocelčernáM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1502,5100
K0006.1511105X20 nerezová ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2204120
K0006.1511105X30 nerezová ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2304120
Varianta Material Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0006.1511105X40 nerezová ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2404120
K0006.1511105X50 nerezová ocelčernáM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2504120
K0006.1511106X20 nerezová ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2204120
K0006.1511106X30 nerezová ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2304120
K0006.1511106X40 nerezová ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2404120
K0006.1511106X50 nerezová ocelčernáM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2504120
K0006.2511108X25 nerezová ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5258350
K0006.2511108X30 nerezová ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5308350
K0006.2511108X40 nerezová ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5408350
K0006.2511108X50 nerezová ocelčernáM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5508350
K0006.2511110X25 nerezová ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5258350
K0006.2511110X30 nerezová ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5308350
K0006.2511110X40 nerezová ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5408350
K0006.2511110X50 nerezová ocelčernáM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5508350
K0006.9501403X10 ocelrubínově červená RAL 3003M312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1101,590
Varianta Material Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0006.9501403X15 ocelrubínově červená RAL 3003M312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1151,590
