Excentrické páky s plastovou rukojetí s vnitřním a s vnějším závitem, ocel nebo nerezová ocel

Popis produktu

Kód: K0646
Výrobce: Kipp
MaterialManipulační páka a tlačná podložka z plastu PA 66 vyztuženého skelnými vlákny.
Osový čep z nerezové oceli 1.4305.
Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.
Provedení:Manipulační páka, černá nebo bezpečnostní červená RAL3020.
Tlačná podložka, černá.
Osový čep, bez povrchové úpravy.
Závitové šrouby a podložka, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
UpozorněníPlasty mají tu vlastnost, že u nich při zátěži dochází k tečení (retardaci), což může snižovat upínací sílu.

Kontaktní formuláře

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

3D modely
zavřít

3D modely




Excentrické páky s plastovou rukojetí s vnitřním a s vnějším závitem, ocel nebo nerezová ocel | K0646

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít

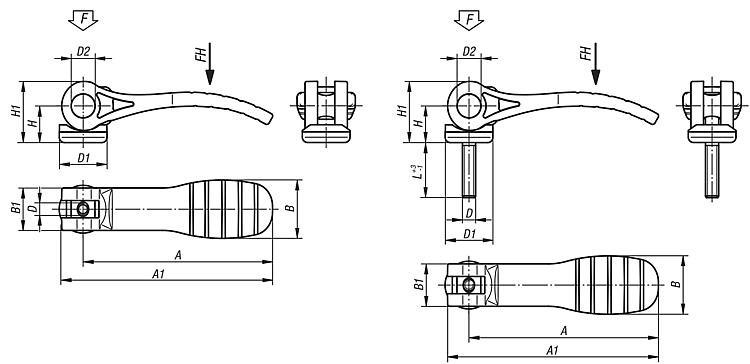

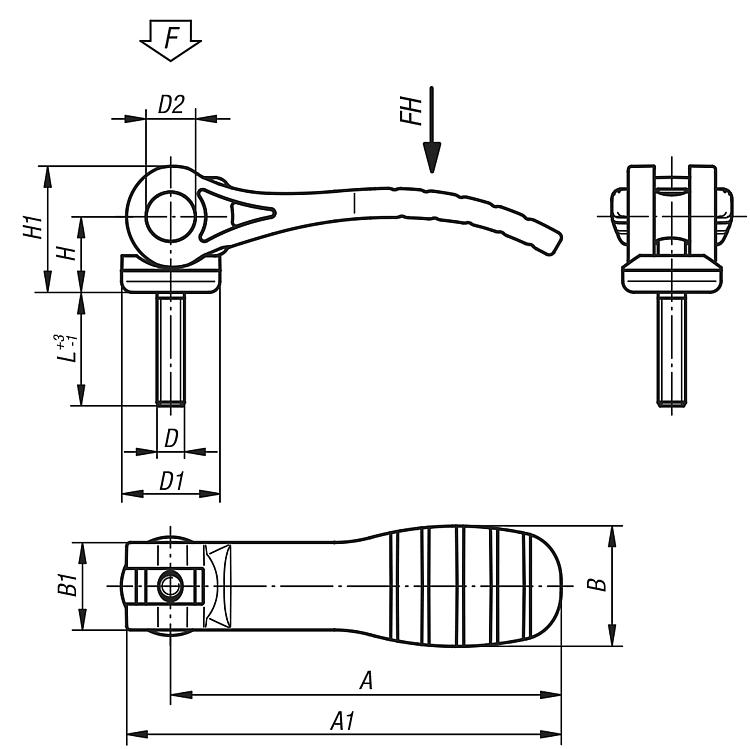

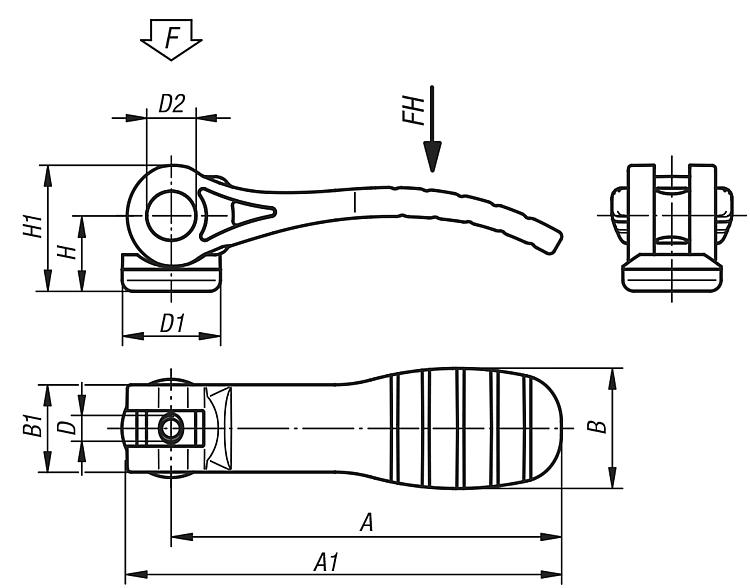

Varianta Materiál komponentu Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih L Upínací síla F (kN) Ruční síla FH N
K0646.1521105 ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.1521106 ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.2521108 ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5 5170
K0646.1531105 nerezová ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.1531106 nerezová ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.2531108 nerezová ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5 5170
K0646.15218405 ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.15218406 ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.25218408 ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5 5170
K0646.15318405 nerezová ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.15318406 nerezová ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15 2,5125
K0646.25318408 nerezová ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5 5170
K0646.1521105X20 ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
K0646.1521105X30 ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
Varianta Materiál komponentu Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih L Upínací síla F (kN) Ruční síla FH N
K0646.1521105X40 ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.1521105X50 ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.1521106X20 ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
K0646.1521106X30 ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
K0646.1521106X40 ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.1521106X50 ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.2521108X25 ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.2521108X30 ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.2521108X40 ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
K0646.2521108X50 ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
K0646.2521110X25 ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.2521110X30 ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.2521110X40 ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
K0646.2521110X50 ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
K0646.1531105X20 nerezová ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
Varianta Materiál komponentu Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih L Upínací síla F (kN) Ruční síla FH N
K0646.1531105X30 nerezová ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
K0646.1531105X40 nerezová ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.1531105X50 nerezová ocelčernáM518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.1531106X20 nerezová ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
K0646.1531106X30 nerezová ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
K0646.1531106X40 nerezová ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.1531106X50 nerezová ocelčernáM618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.2531108X25 nerezová ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.2531108X30 nerezová ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.2531108X40 nerezová ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
K0646.2531108X50 nerezová ocelčernáM827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
K0646.2531110X25 nerezová ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.2531110X30 nerezová ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.2531110X40 nerezová ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
K0646.2531110X50 nerezová ocelčernáM1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
Varianta Materiál komponentu Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih L Upínací síla F (kN) Ruční síla FH N
K0646.15218405X20 ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
K0646.15218405X30 ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
K0646.15218405X40 ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.15218405X50 ocelbezpečnostní červená RAL 3020M518,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.15218406X20 ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15202,5125
K0646.15218406X30 ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15302,5125
K0646.15218406X40 ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15402,5125
K0646.15218406X50 ocelbezpečnostní červená RAL 3020M618,1 mm9 mm22 mm1614 mm23,4 mm71,5 mm79,6 mm1,15502,5125
K0646.25218408X25 ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.25218408X30 ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.25218408X40 ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
K0646.25218408X50 ocelbezpečnostní červená RAL 3020M827,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
K0646.25218410X25 ocelbezpečnostní červená RAL 3020M1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5255170
K0646.25218410X30 ocelbezpečnostní červená RAL 3020M1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5305170
K0646.25218410X40 ocelbezpečnostní červená RAL 3020M1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5405170
Varianta Materiál komponentu Barva základního tělesa D D1 D2 B B1 H H1 A A1 Zdvih L Upínací síla F (kN) Ruční síla FH N
K0646.25218410X50 ocelbezpečnostní červená RAL 3020M1027,1 mm11 mm33 mm24,216,2 mm27,7 mm100 mm110 mm1,5505170
