Excentrické páky nerezové s vnitřním závitem a s vnějším závitem

Popis produktu

Kód: K0645
Výrobce: Kipp
MaterialManipulační páka z nerezové oceli 1.4308.
Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny.
Osový čep, podložka a závrtný šroub z nerezové oceli 1.4305.
Provedení:Ovládací páky elektrolyticky leštěné nebo pískované.
Tlačná podložka černá.
Osový čep, podložka a závrtný šroub bez povrchové úpravy.
UpozorněníPlasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Kontaktní formuláře

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

3D modely
zavřít

3D modely




Excentrické páky nerezové s vnitřním závitem a s vnějším závitem | K0645

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít

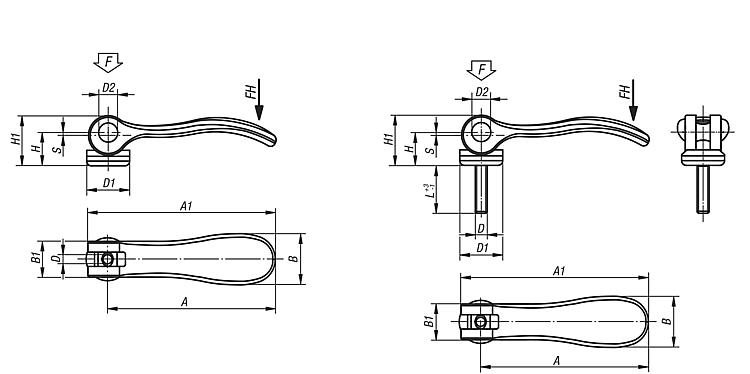

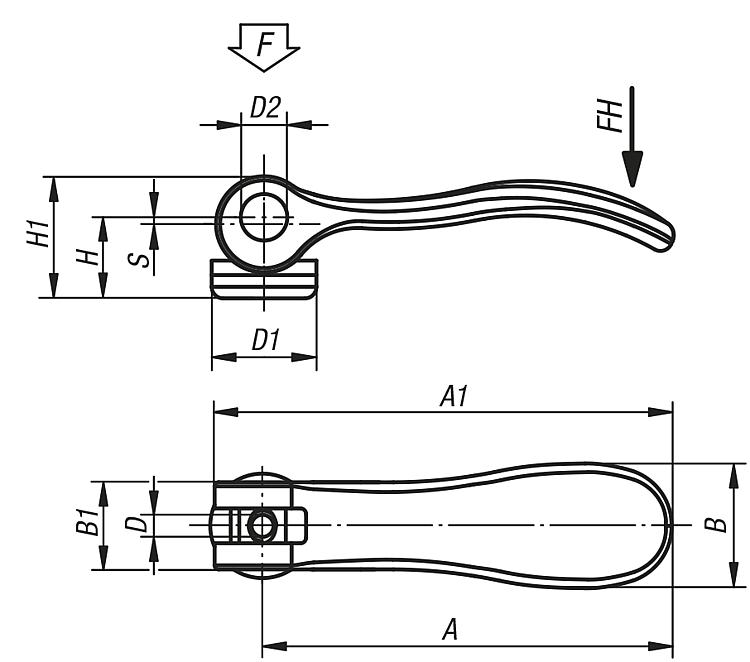

Varianta Povrch D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0645.9512003 elektrolyticky leštěnoM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1 1,590
K0645.9512004 elektrolyticky leštěnoM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1 1,590
K0645.0512004 elektrolyticky leštěnoM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1 2,5100
K0645.0512005 elektrolyticky leštěnoM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1 2,5100
K0645.1512005 elektrolyticky leštěnoM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2 4120
K0645.1512006 elektrolyticky leštěnoM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,2 mm1,2 4120
K0645.2512008 elektrolyticky leštěnoM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5 8350
K0645.9512303 pískovánoM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1 1,590
K0645.9512304 pískovánoM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm1 1,590
K0645.0512304 pískovánoM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1 2,5100
K0645.0512305 pískovánoM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm1 2,5100
K0645.1512305 pískovánoM518,1 mm9 mm21,4 mm1514,5 mm22 mm70,4 mm79,2 mm1,2 4120
K0645.1512306 pískovánoM618,1 mm9 mm21,4 mm1514,5 mm22 mm70,4 mm79,2 mm1,2 4120
K0645.2512308 pískovánoM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,5 8350

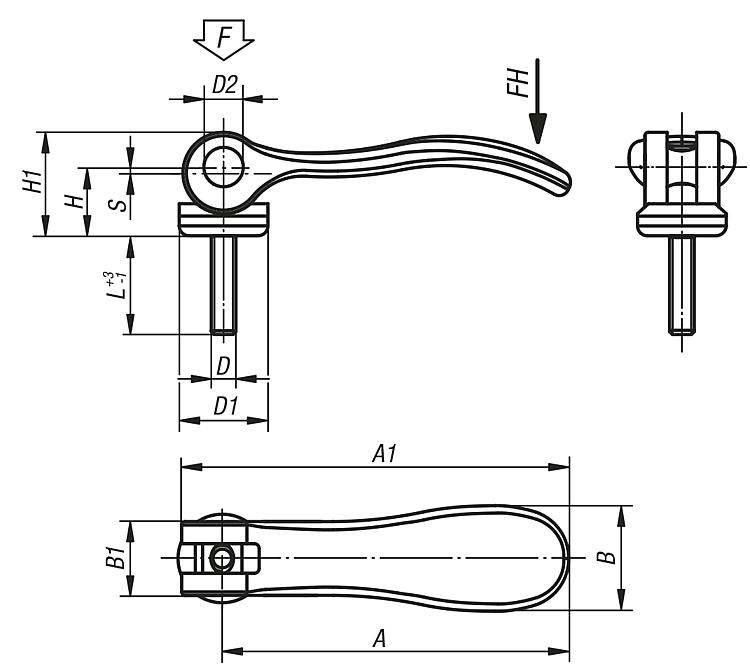

Varianta Povrch D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0645.9512003X elektrolyticky leštěnoM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm110/15/301,590
K0645.9512004X elektrolyticky leštěnoM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm110/15/301,590
K0645.0512004X elektrolyticky leštěnoM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm115/20/302,5100
K0645.0512005X elektrolyticky leštěnoM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm120/30/40/502,5100
K0645.1512005X elektrolyticky leštěnoM518,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,5 mm1,220/30/40/504120
K0645.1512006X elektrolyticky leštěnoM618,1 mm9 mm21,5 mm1514,5 mm22 mm70,4 mm79,5 mm1,220/30/40/504120
K0645.2512008X elektrolyticky leštěnoM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,525/30/40/508350
K0645.2512010X elektrolyticky leštěnoM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,525/30/40/508350
K0645.9512303X pískovánoM312 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm110/15/301,590
K0645.9512304X pískovánoM412 mm6 mm14,4 mm11,59 mm13 mm36,2 mm41,7 mm110/15/301,590
K0645.0512304X pískovánoM415,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm115/20/302,5100
K0645.0512305X pískovánoM515,4 mm8 mm18 mm1311,2 mm17 mm52,3 mm59,1 mm120/30/40/502,5100
K0645.1512305X pískovánoM518,1 mm9 mm21,4 mm1514,5 mm22 mm70,4 mm79,2 mm1,220/30/40/504120
K0645.1512306X pískovánoM618,1 mm9 mm21,4 mm1514,5 mm22 mm70,4 mm79,2 mm1,220/30/40/504120
K0645.2512308X pískovánoM827,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,525/30/40/508350
Varianta Povrch D D1 D2 B B1 H H1 A A1 Zdvih S L Upínací síla F (kN) Ruční síla FH N
K0645.2512310X pískovánoM1027,1 mm11 mm33,3 mm2418 mm28,5 mm96 mm108 mm1,525/30/40/508350
