Aretační čepy bez nákružku

Popis produktu

Kód:	K0343
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy bez nákružku | K0343
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0343 Aretační čepy bez nákružku

Varianty
Technické parametry

Detail zavřít

Zruš filtr

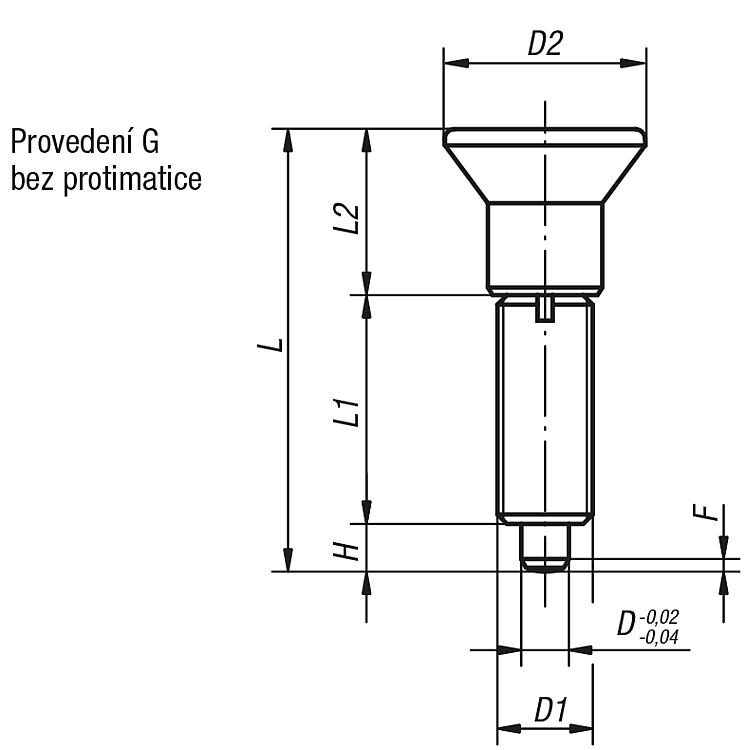

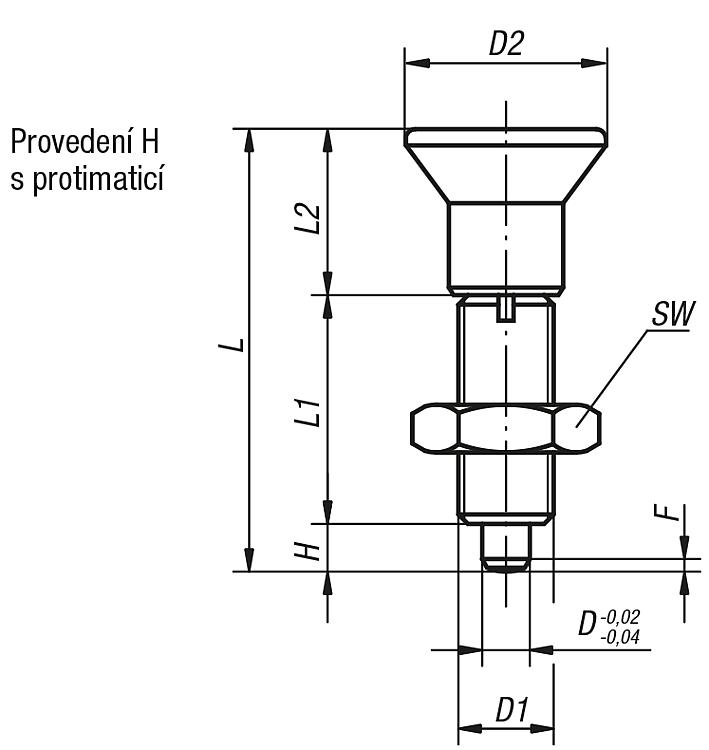

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
K0343.1004	151,10 Kč	182,83 Kč		CAD	G	Ocel	kalená	4	M8×1	18	38,5	21	13,5	4		1,3	6	12	K0344.90
K0343.1105	143,10 Kč	173,15 Kč		CAD	G	Ocel	kalená	5	M10×1	21	43,5	24	14,5	5		1,3	5	12	K0344.91
K0343.1206	154,30 Kč	186,70 Kč		CAD	G	Ocel	kalená	6	M12×1,5	25	51,7	28	17,7	6		1,8	6	14	K0344.92
K0343.1308	181,10 Kč	219,13 Kč		CAD	G	Ocel	kalená	8	M16×1,5	33	68	36	24	8		2,3	15	35	K0344.93
K0343.1410	268,80 Kč	325,25 Kč		CAD	G	Ocel	kalená	10	M20×1,5	33	74	40	24	10		2,8	15	34	K0344.94
K0343.1412	296,10 Kč	358,28 Kč		CAD	G	Ocel	kalená	12	M20×1,5	33	78	42	24	12		2,8	15	39	K0344.94
K0343.1516	335,20 Kč	405,59 Kč		CAD	G	Ocel	kalená	16	M24×2	40	96	50	30	16		3,2	20	46	K0344.95
K0343.1903	159,20 Kč	192,63 Kč		CAD	G	Ocel	kalená	3	M6×0,75	14	31,5	17	11	3,5		0,8	4,5	10	K0344.99
K0343.2004	152,40 Kč	184,40 Kč		CAD	H	Ocel	kalená	4	M8×1	18	38,5	21	13,5	4	13	1,3	6	12	K0344.90
K0343.2105	145,00 Kč	175,45 Kč		CAD	H	Ocel	kalená	5	M10×1	21	43,5	24	14,5	5	17	1,3	5	12	K0344.91
K0343.2206	156,20 Kč	189,00 Kč		CAD	H	Ocel	kalená	6	M12×1,5	25	51,7	28	17,7	6	19	1,8	6	14	K0344.92
K0343.2308	190,40 Kč	230,38 Kč		CAD	H	Ocel	kalená	8	M16×1,5	33	68	36	24	8	24	2,3	15	35	K0344.93
K0343.2410	283,00 Kč	342,43 Kč		CAD	H	Ocel	kalená	10	M20×1,5	33	74	40	24	10	30	2,8	15	34	K0344.94
K0343.2412	310,60 Kč	375,83 Kč		CAD	H	Ocel	kalená	12	M20×1,5	33	78	42	24	12	30	2,8	15	39	K0344.94
K0343.2516	353,50 Kč	427,74 Kč		CAD	H	Ocel	kalená	16	M24×2	40	96	50	30	16	36	3,2	20	46	K0344.95
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
K0343.2903	160,30 Kč	193,96 Kč		CAD	H	Ocel	kalená	3	M6×0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	K0344.99
K0343.01004	256,50 Kč	310,37 Kč		CAD	G	Nerezová ocel	kalená	4	M8×1	18	38,5	21	13,5	4		1,3	6	12	K0344.90
K0343.01105	244,20 Kč	295,48 Kč		CAD	G	Nerezová ocel	kalená	5	M10×1	21	43,5	24	14,5	5		1,3	5	12	K0344.91
K0343.01206	270,70 Kč	327,55 Kč		CAD	G	Nerezová ocel	kalená	6	M12×1,5	25	51,7	28	17,7	6		1,8	6	14	K0344.92
K0343.01308	321,50 Kč	389,02 Kč		CAD	G	Nerezová ocel	kalená	8	M16×1,5	33	68	36	24	8		2,3	15	35	K0344.93
K0343.01410	485,40 Kč	587,33 Kč		CAD	G	Nerezová ocel	kalená	10	M20×1,5	33	74	40	24	10		2,8	15	34	K0344.94
K0343.01412	534,60 Kč	646,87 Kč		CAD	G	Nerezová ocel	kalená	12	M20×1,5	33	78	42	24	12		2,8	15	39	K0344.94
K0343.01516	607,00 Kč	734,47 Kč		CAD	G	Nerezová ocel	kalená	16	M24×2	40	96	50	30	16		3,2	20	46	K0344.95
K0343.01903	269,10 Kč	325,61 Kč		CAD	G	Nerezová ocel	kalená	3	M6×0,75	14	31,5	17	11	3,5		0,8	4,5	10	K0344.99
K0343.02004	280,80 Kč	339,77 Kč		CAD	H	Nerezová ocel	kalená	4	M8×1	18	38,5	21	13,5	4	13	1,3	6	12	K0344.90
K0343.02105	267,70 Kč	323,92 Kč		CAD	H	Nerezová ocel	kalená	5	M10×1	21	43,5	24	14,5	5	17	1,3	5	12	K0344.91
K0343.02206	302,90 Kč	366,51 Kč		CAD	H	Nerezová ocel	kalená	6	M12×1,5	25	51,7	28	17,7	6	19	1,8	6	14	K0344.92
K0343.02308	359,50 Kč	435,00 Kč		CAD	H	Nerezová ocel	kalená	8	M16×1,5	33	68	36	24	8	24	2,3	15	35	K0344.93
K0343.02410	526,10 Kč	636,58 Kč		CAD	H	Nerezová ocel	kalená	10	M20×1,5	33	74	40	24	10	30	2,8	15	34	K0344.94
K0343.02412	578,00 Kč	699,38 Kč		CAD	H	Nerezová ocel	kalená	12	M20×1,5	33	78	42	24	12	30	2,8	15	39	K0344.94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
K0343.02516	656,10 Kč	793,88 Kč		CAD	H	Nerezová ocel	kalená	16	M24×2	40	96	50	30	16	36	3,2	20	46	K0344.95
K0343.02903	294,50 Kč	356,35 Kč		CAD	H	Nerezová ocel	kalená	3	M6×0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	K0344.99
K0343.11004	256,50 Kč	310,37 Kč		CAD	G	Nerezová ocel	netvrzeno	4	M8×1	18	38,5	21	13,5	4		1,3	6	12	K0344.90
K0343.11105	244,20 Kč	295,48 Kč		CAD	G	Nerezová ocel	netvrzeno	5	M10×1	21	43,5	24	14,5	5		1,3	5	12	K0344.91
K0343.11206	270,70 Kč	327,55 Kč		CAD	G	Nerezová ocel	netvrzeno	6	M12×1,5	25	51,7	28	17,7	6		1,8	6	14	K0344.92
K0343.11308	321,50 Kč	389,02 Kč		CAD	G	Nerezová ocel	netvrzeno	8	M16×1,5	33	68	36	24	8		2,3	15	35	K0344.93
K0343.11410	485,40 Kč	587,33 Kč		CAD	G	Nerezová ocel	netvrzeno	10	M20×1,5	33	74	40	24	10		2,8	15	34	K0344.94
K0343.11412	534,60 Kč	646,87 Kč		CAD	G	Nerezová ocel	netvrzeno	12	M20×1,5	33	78	42	24	12		2,8	15	39	K0344.94
K0343.11516	607,00 Kč	734,47 Kč		CAD	G	Nerezová ocel	netvrzeno	16	M24×2	40	96	50	30	16		3,2	20	46	K0344.95
K0343.11903	269,10 Kč	325,61 Kč		CAD	G	Nerezová ocel	netvrzeno	3	M6×0,75	14	31,5	17	11	3,5		0,8	4,5	10	K0344.99
K0343.12004	280,80 Kč	339,77 Kč		CAD	H	Nerezová ocel	netvrzeno	4	M8×1	18	38,5	21	13,5	4	13	1,3	6	12	K0344.90
K0343.12105	267,70 Kč	323,92 Kč		CAD	H	Nerezová ocel	netvrzeno	5	M10×1	21	43,5	24	14,5	5	17	1,3	5	12	K0344.91
K0343.12206	302,90 Kč	366,51 Kč		CAD	H	Nerezová ocel	netvrzeno	6	M12×1,5	25	51,7	28	17,7	6	19	1,8	6	14	K0344.92
K0343.12308	359,50 Kč	435,00 Kč		CAD	H	Nerezová ocel	netvrzeno	8	M16×1,5	33	68	36	24	8	24	2,3	15	35	K0344.93
K0343.12410	526,10 Kč	636,58 Kč		CAD	H	Nerezová ocel	netvrzeno	10	M20×1,5	33	74	40	24	10	30	2,8	15	34	K0344.94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
K0343.12412	578,00 Kč	699,38 Kč		CAD	H	Nerezová ocel	netvrzeno	12	M20×1,5	33	78	42	24	12	30	2,8	15	39	K0344.94
K0343.12516	656,10 Kč	793,88 Kč		CAD	H	Nerezová ocel	netvrzeno	16	M24×2	40	96	50	30	16	36	3,2	20	46	K0344.95
K0343.12903	294,50 Kč	356,35 Kč		CAD	H	Nerezová ocel	netvrzeno	3	M6×0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	K0344.99
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Distanční kroužekDistanční kroužek

Pružné tlačné opěrky – Distanční kroužek

K0344

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
