Křížové ovládací matice podle DIN 6335, nerez

Popis produktu

Kód: K0146
Výrobce: Kipp
MaterialNerezová ocel 1.4308.
Závitový kolík z nerezové oceli 1.4305.
Příčný kolík z nerezové oceli 1.4310.

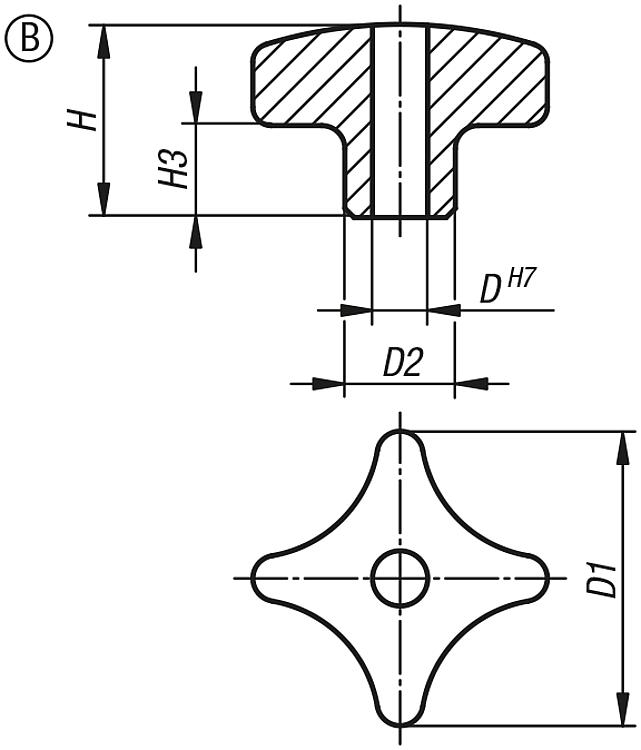

Odkaz na výkresProvedení B: průchozí otvor

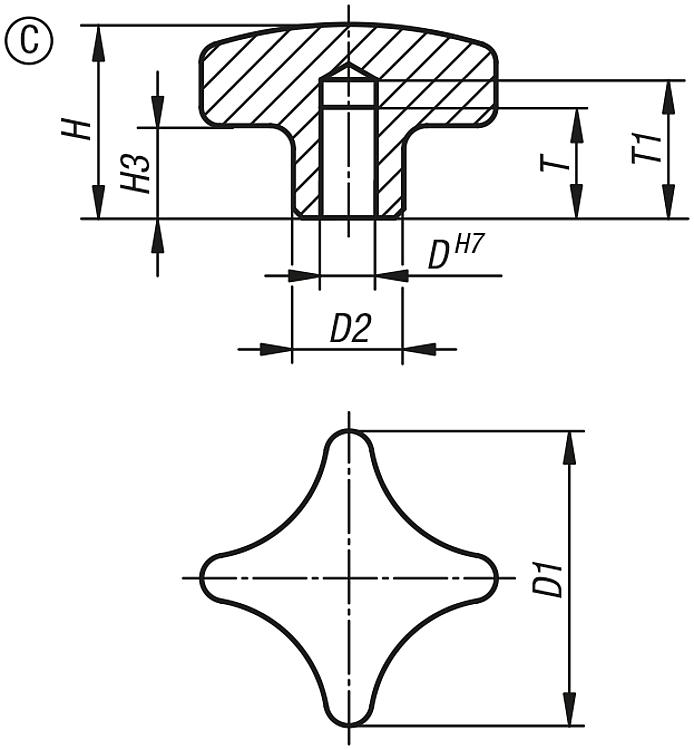

Provedení C: slepý otvor

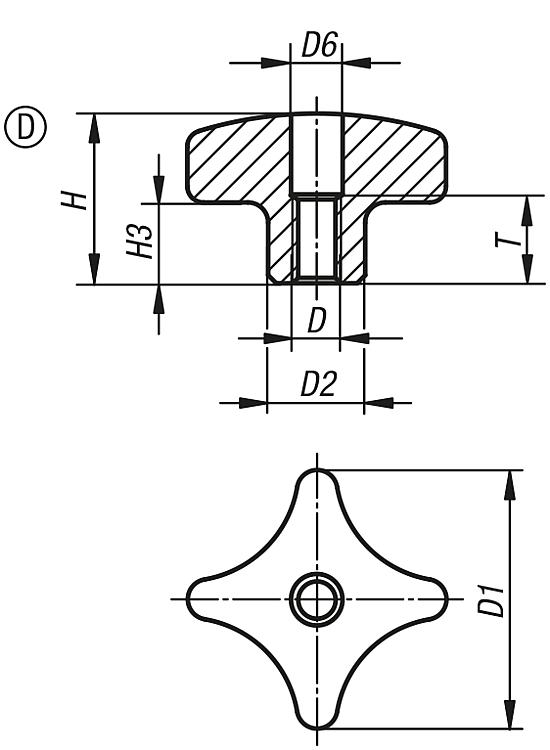

Provedení D: vyvrtaný závit

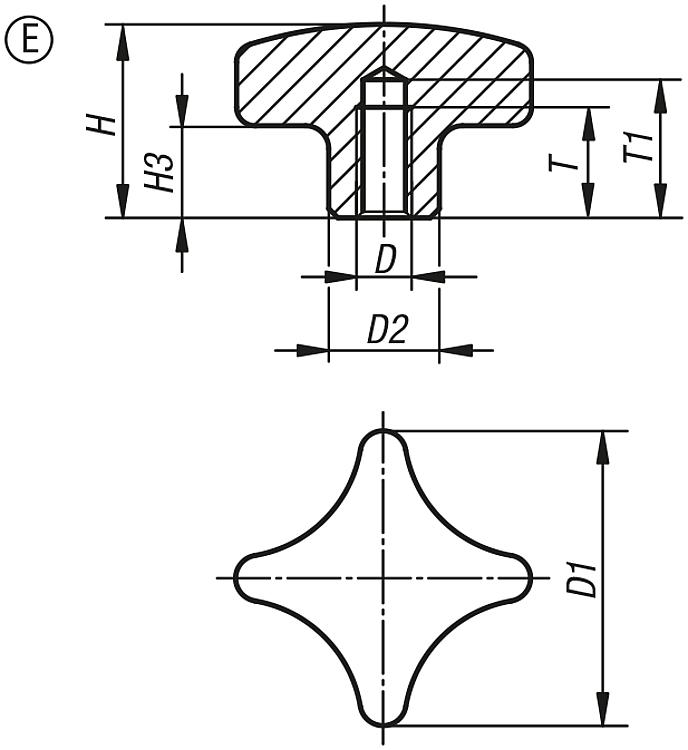

Provedení E: slepá díra se závitem

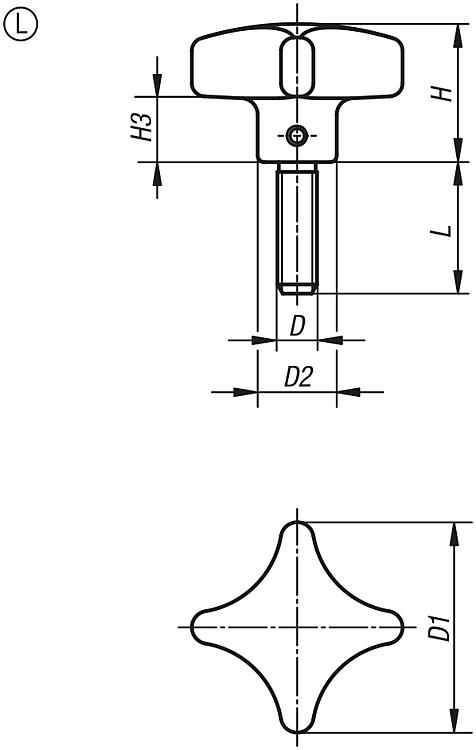

Provedení L: vnější závit
Provedení:Broušeno a leštěno nebo pískováno.
Závitový kolík a příčný kolík bez povrchové úpravy.

Kontaktní formuláře

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

3D modely
zavřít

3D modely




Křížové ovládací matice podle DIN 6335, nerez | K0146

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít
Varianta Provedení D D1 D2 H D6 H3 T L T1
K0146.2032062 Leštěno632 mm12 mm21 mm 10
K0146.2040082 Leštěno840 mm14 mm26 mm 14
K0146.2050102 Leštěno1050 mm18 mm34 mm 20
K0146.2063122 Leštěno1263 mm20 mm42 mm 25
K0146.2032063 pískováno632 mm12 mm21 mm 10
K0146.2040083 pískováno840 mm14 mm26 mm 14
K0146.2050103 pískováno1050 mm18 mm34 mm 20
K0146.2063123 pískováno1263 mm20 mm42 mm 25
K0146.3032062 Leštěno632 mm12 mm21 mm 1012 mm 15 mm
K0146.3040082 Leštěno840 mm14 mm26 mm 1415 mm 18 mm
K0146.3050102 Leštěno1050 mm18 mm34 mm 2018 mm 21 mm
K0146.3063122 Leštěno1263 mm20 mm42 mm 2522 mm 25 mm
K0146.3032063 pískováno632 mm12 mm21 mm 1012 mm 15 mm
K0146.3040083 pískováno840 mm14 mm26 mm 1415 mm 18 mm
Varianta Provedení D D1 D2 H D6 H3 T L T1
K0146.3050103 pískováno1050 mm18 mm34 mm 2018 mm 21 mm
K0146.3063123 pískováno1263 mm20 mm42 mm 2522 mm 25 mm
K0146.4032062 LeštěnoM632 mm12 mm21 mm6,41011 mm
K0146.4040082 LeštěnoM840 mm14 mm26 mm8,41414 mm
K0146.4050102 LeštěnoM1050 mm18 mm34 mm10,52018 mm
K0146.4063122 LeštěnoM1263 mm20 mm42 mm132522 mm
K0146.4032063 pískovánoM632 mm12 mm21 mm6,41011 mm
K0146.4040083 pískovánoM840 mm14 mm26 mm8,41414 mm
K0146.4050103 pískovánoM1050 mm18 mm34 mm10,52018 mm
K0146.4063123 pískovánoM1263 mm20 mm42 mm132522 mm
K0146.5032062 LeštěnoM632 mm12 mm21 mm 1012 mm 15 mm
K0146.5040082 LeštěnoM840 mm14 mm26 mm 1415 mm 18 mm
K0146.5050102 LeštěnoM1050 mm18 mm34 mm 2018 mm 21 mm
K0146.5063122 LeštěnoM1263 mm20 mm42 mm 2522 mm 25 mm
K0146.5032063 pískovánoM632 mm12 mm21 mm 1012 mm 15 mm
Varianta Provedení D D1 D2 H D6 H3 T L T1
K0146.5040083 pískovánoM840 mm14 mm26 mm 1415 mm 18 mm
K0146.5050103 pískovánoM1050 mm18 mm34 mm 2018 mm 21 mm
K0146.5063123 pískovánoM1263 mm20 mm42 mm 2522 mm 25 mm
K0146.6032063X15 pískovánoM632 mm12 mm21 mm 10 15
K0146.6032063X20 pískovánoM632 mm12 mm21 mm 10 20
K0146.6032063X25 pískovánoM632 mm12 mm21 mm 10 25
K0146.6032063X30 pískovánoM632 mm12 mm21 mm 10 30
K0146.6032063X40 pískovánoM632 mm12 mm21 mm 10 40
K0146.6032063X50 pískovánoM632 mm12 mm21 mm 10 50
K0146.6040083X20 pískovánoM840 mm14 mm26 mm 14 20
K0146.6040083X25 pískovánoM840 mm14 mm26 mm 14 25
K0146.6040083X30 pískovánoM840 mm14 mm26 mm 14 30
K0146.6040083X40 pískovánoM840 mm14 mm26 mm 14 40
K0146.6040083X50 pískovánoM840 mm14 mm26 mm 14 50
K0146.6050103X20 pískovánoM1050 mm18 mm34 mm 20 20
Varianta Provedení D D1 D2 H D6 H3 T L T1
K0146.6050103X25 pískovánoM1050 mm18 mm34 mm 20 25
K0146.6050103X30 pískovánoM1050 mm18 mm34 mm 20 30
K0146.6050103X40 pískovánoM1050 mm18 mm34 mm 20 40
K0146.6050103X50 pískovánoM1050 mm18 mm34 mm 20 50
K0146.6063123X20 pískovánoM1263 mm20 mm42 mm 25 20
K0146.6063123X30 pískovánoM1263 mm20 mm42 mm 25 30
K0146.6063123X40 pískovánoM1263 mm20 mm42 mm 25 40
K0146.6063123X50 pískovánoM1263 mm20 mm42 mm 25 50
