Aretační kroužky DIN 705, nerezové

Popis produktu

Kód: K0406
Výrobce: Kipp
MaterialNerezová ocel 1.4305.

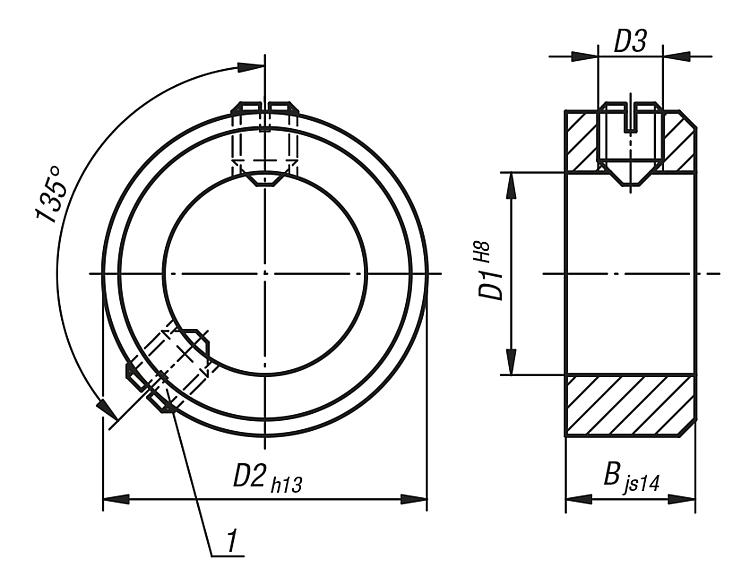

Odkaz na výkres1) druhý závitový kolík od D1 ≥ 75
Provedení:Bez povrchové úpravy.
UpozorněníProvedení A: se závitovým kolíkem DIN 553 (drážkou)
Provedení E: se závitovým kolíkem DIN 914 (vnitřním šestihranem)

Kontaktní formuláře

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

3D modely
zavřít

3D modely




Aretační kroužky DIN 705, nerezové | K0406

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít
Varianta Provedení D1 B D2 D3 závitový kolík
K0406.100302 A3 mm5 mm7 mmM2×3
K0406.100402 A4 mm5 mm8 mmM2,5×3
K0406.100502 A5 mm6 mm10 mmM3×4
K0406.100602 A6 mm8 mm12 mmM4×5
K0406.100702 A7 mm8 mm12 mmM4×5
K0406.100802 A8 mm8 mm16 mmM4×6
K0406.100902 A9 mm10 mm18 mmM5×8
K0406.101002 A10 mm10 mm20 mmM5×8
K0406.101102 A11 mm10 mm20 mmM5×8
K0406.101202 A12 mm12 mm22 mmM6×8
K0406.101402 A14 mm12 mm25 mmM6×8
K0406.101502 A15 mm12 mm25 mmM6×8
K0406.101602 A16 mm12 mm28 mmM6×8
K0406.101802 A18 mm14 mm32 mmM6×8
Varianta Provedení D1 B D2 D3 závitový kolík
K0406.102002 A20 mm14 mm32 mmM6×8
K0406.102402 A24 mm16 mm40 mmM8×12
K0406.102502 A25 mm16 mm40 mmM8×10
K0406.102602 A26 mm16 mm40 mmM8×10
K0406.102802 A28 mm16 mm45 mmM8×12
K0406.103002 A30 mm16 mm45 mmM8×10
K0406.103202 A32 mm16 mm50 mmM8×12
K0406.103502 A35 mm16 mm56 mmM8×12
K0406.103602 A36 mm16 mm56 mmM8×12
K0406.103802 A38 mm16 mm56 mmM8×12
K0406.104002 A40 mm18 mm63 mmM10×16
K0406.104202 A42 mm18 mm63 mmM10×16
K0406.104502 A45 mm18 mm70 mmM10×16
K0406.104802 A48 mm18 mm70 mmM10×16
K0406.105002 A50 mm18 mm80 mmM10×16
Varianta Provedení D1 B D2 D3 závitový kolík
K0406.105202 A52 mm18 mm80 mmM10×16
K0406.105502 A55 mm18 mm80 mmM10×16
K0406.105602 A56 mm18 mm80 mmM10×16
K0406.105802 A58 mm20 mm90 mmM10×16
K0406.106002 A60 mm20 mm90 mmM10×16
K0406.106302 A63 mm20 mm90 mmM10×16
K0406.106502 A65 mm20 mm100 mmM10×20
K0406.106802 A68 mm20 mm100 mmM10×20
K0406.107002 A70 mm20 mm100 mmM10×20
K0406.107202 A72 mm22 mm110 mmM10×20
K0406.107502 A75 mm22 mm110 mmM12×20
K0406.108002 A80 mm22 mm110 mmM12×20
K0406.108502 A85 mm22 mm125 mmM12×25
K0406.109002 A90 mm22 mm125 mmM12×20
K0406.110002 A100 mm25 mm140 mmM12×25
Varianta Provedení D1 B D2 D3 závitový kolík
K0406.300302 E3 mm5 mm7 mmM2×3
K0406.300402 E4 mm5 mm8 mmM2,5×3
K0406.300502 E5 mm6 mm10 mmM3×4
K0406.300602 E6 mm8 mm12 mmM4×5
K0406.300702 E7 mm8 mm12 mmM4×5
K0406.300802 E8 mm8 mm16 mmM4×6
K0406.300902 E9 mm10 mm18 mmM5×8
K0406.301002 E10 mm10 mm20 mmM5×8
K0406.301102 E11 mm10 mm20 mmM5×8
K0406.301202 E12 mm12 mm22 mmM6×8
K0406.301402 E14 mm12 mm25 mmM6×8
K0406.301502 E15 mm12 mm25 mmM6×8
K0406.301602 E16 mm12 mm28 mmM6×8
K0406.301802 E18 mm14 mm32 mmM6×8
K0406.302002 E20 mm14 mm32 mmM6×8
Varianta Provedení D1 B D2 D3 závitový kolík
K0406.302402 E24 mm16 mm40 mmM8×12
