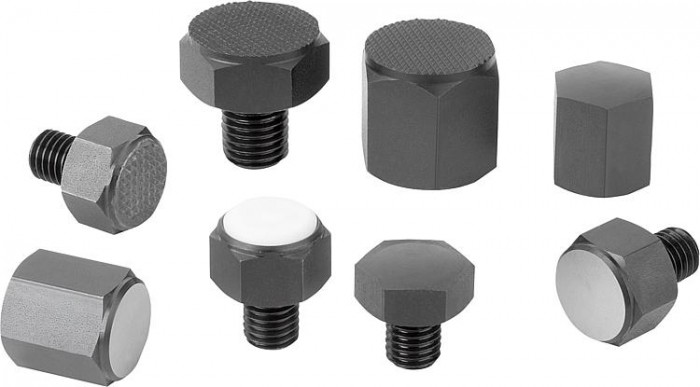

Ustavovací nožky

Popis produktu

Kód:	K0298
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ustavovací nožky | K0298
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K0298 Ustavovací nožky

Varianty
Technické parametry

Detail zavřít

Ustavovací nožky s vnějším závitem a rovinnou plochou, provedení A
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	d1	L2	E	SW	Utahovací moment max. Nm
K0298.108	320,10 Kč	387,32 Kč		CAD	A	M6	8	13mm	16	14,4mm	13	8,5
K0298.110	432,70 Kč	523,57 Kč		CAD	A	M12	10	22mm	24	25,2mm	22	60
K0298.115	432,70 Kč	523,57 Kč		CAD	A	M12	15	22mm	29	25,2mm	22	60
K0298.1081	357,80 Kč	432,94 Kč		CAD	A	M8	8	17mm	18	19,4mm	17	18
K0298.1101	387,30 Kč	468,63 Kč		CAD	A	M8	10	17mm	20	19,4mm	17	18
K0298.1103	398,80 Kč	482,55 Kč		CAD	A	M10	10	19mm	22	21,1mm	19	32
K0298.1104	339,00 Kč	410,19 Kč		CAD	A	M6	10	13mm	20	14,4mm	13	8,5
K0298.1151	1 008,80 Kč	1 220,65 Kč		CAD	A	M16	15	30mm	34	33mm	30	140
K0298.1152	398,80 Kč	482,55 Kč		CAD	A	M10	15	19mm	27	21,1mm	19	32
K0298.1201	1 031,40 Kč	1 247,99 Kč		CAD	A	M16	20	30mm	39	33mm	30	140
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nožky s vnějším závitem a kulovou plochou, provedení B
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	L2	E	SW	Utahovací moment max. Nm
K0298.208	266,60 Kč	322,59 Kč		CAD	B	M6	8	16	14,4mm	13	8,5
K0298.210	370,40 Kč	448,18 Kč		CAD	B	M12	10	24	25,2mm	22	60
K0298.215	378,30 Kč	457,74 Kč		CAD	B	M12	15	29	25,2mm	22	60
K0298.2081	298,00 Kč	360,58 Kč		CAD	B	M8	8	18	19,4mm	17	18
K0298.2101	322,30 Kč	389,98 Kč		CAD	B	M8	10	20	19,4mm	17	18
K0298.2103	344,40 Kč	416,72 Kč		CAD	B	M10	10	22	21,1mm	19	32
K0298.2104	282,70 Kč	342,07 Kč		CAD	B	M6	10	20	14,4mm	13	8,5
K0298.2151	752,30 Kč	910,28 Kč		CAD	B	M16	15	34	33mm	30	140
K0298.2152	344,40 Kč	416,72 Kč		CAD	B	M10	15	27	21,1mm	19	32
K0298.2201	771,40 Kč	933,39 Kč		CAD	B	M16	20	39	33mm	30	140
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nožky s vnějším závitem a vroubkovanou plochou, provedení C
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	d1	L2	E	SW	Utahovací moment max. Nm
K0298.308	305,90 Kč	370,14 Kč		CAD	C	M6	8	13mm	16	14,4mm	13	8,5
K0298.310	393,30 Kč	475,89 Kč		CAD	C	M12	10	22mm	24	25,2mm	22	60
K0298.315	393,30 Kč	475,89 Kč		CAD	C	M12	15	22mm	29	25,2mm	22	60
K0298.3081	341,40 Kč	413,09 Kč		CAD	C	M8	8	17mm	18	19,4mm	17	18
K0298.3101	369,60 Kč	447,22 Kč		CAD	C	M8	10	17mm	20	19,4mm	17	18
K0298.3102	323,70 Kč	391,68 Kč		CAD	C	M6	10	13mm	20	14,4mm	13	8,5
K0298.3103	387,60 Kč	469,00 Kč		CAD	C	M10	10	19mm	22	21,1mm	19	32
K0298.3151	938,30 Kč	1 135,34 Kč		CAD	C	M16	15	30mm	34	33mm	30	140
K0298.3152	387,60 Kč	469,00 Kč		CAD	C	M10	15	19mm	27	21,1mm	19	32
K0298.3201	967,00 Kč	1 170,07 Kč		CAD	C	M16	20	30mm	39	33mm	30	140
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nohy s vnějším závitem a vroubkovanou plochou z tvrdého kovu, provedení K
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	d1	L2	E	SW	Utahovací moment max. Nm
K0298.710	1 094,30 Kč	1 324,10 Kč		CAD	K	M12	10	22mm	24	25,2mm	22	60
K0298.715	1 101,60 Kč	1 332,94 Kč		CAD	K	M12	15	22mm	29	25,2mm	22	60
K0298.7101	894,60 Kč	1 082,47 Kč		CAD	K	M8	10	17mm	20	19,4mm	17	18
K0298.7151	1 794,10 Kč	2 170,86 Kč		CAD	K	M16	15	30mm	34	33mm	30	140
K0298.7201	1 806,70 Kč	2 186,11 Kč		CAD	K	M16	20	30mm	39	33mm	30	140
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nožky s vnějším závitem a vložkou POM, provedení L
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	d1	L2	E	SW	Utahovací moment max. Nm
K0298.810	632,10 Kč	764,84 Kč		CAD	L	M12	10	22mm	24	25,2mm	22	60
K0298.815	639,50 Kč	773,80 Kč		CAD	L	M12	15	22mm	29	25,2mm	22	60
K0298.8101	555,10 Kč	671,67 Kč		CAD	L	M8	10	17mm	20	19,4mm	17	18
K0298.8151	1 113,90 Kč	1 347,82 Kč		CAD	L	M16	15	30mm	34	33mm	30	140
K0298.8201	1 125,70 Kč	1 362,10 Kč		CAD	L	M16	20	30mm	39	33mm	30	140
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nožky s vnitřním závitem a rovnou plochou, provedení D
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	d1	T	E	SW
K0298.410	272,30 Kč	329,48 Kč		CAD	D	M6	10	13mm	6	14,4mm	13
K0298.415	328,60 Kč	397,61 Kč		CAD	D	M8	15	17mm	6	19,4mm	17
K0298.420	349,40 Kč	422,77 Kč		CAD	D	M12	20	22mm	10	25,2mm	22
K0298.425	358,70 Kč	434,03 Kč		CAD	D	M12	25	22mm	15	25,2mm	22
K0298.430	366,80 Kč	443,83 Kč		CAD	D	M12	30	22mm	20	25,2mm	22
K0298.440	386,20 Kč	467,30 Kč		CAD	D	M12	40	22mm	25	25,2mm	22
K0298.450	401,30 Kč	485,57 Kč		CAD	D	M12	50	22mm	25	25,2mm	22
K0298.4101	303,20 Kč	366,87 Kč		CAD	D	M8	10	17mm	6	19,4mm	17
K0298.4151	287,90 Kč	348,36 Kč		CAD	D	M6	15	13mm	10	14,4mm	13
K0298.4201	344,40 Kč	416,72 Kč		CAD	D	M10	20	19mm	10	21,1mm	19
K0298.4251	366,80 Kč	443,83 Kč		CAD	D	M8	25	17mm	16	19,4mm	17
K0298.4301	917,30 Kč	1 109,93 Kč		CAD	D	M16	30	30mm	20	33mm	30
K0298.4401	383,50 Kč	464,04 Kč		CAD	D	M10	40	19mm	15	21,1mm	19
K0298.4501	1 008,80 Kč	1 220,65 Kč		CAD	D	M16	50	30mm	25	33mm	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Ustavovací nožky s vnitřním závitem a kulovou plochou, provedení E
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	L1	T	E	SW
K0298.510	224,30 Kč	271,40 Kč		CAD	E	M6	10	6	14,4mm	13
K0298.515	271,00 Kč	327,91 Kč		CAD	E	M8	15	6	19,4mm	17
K0298.520	299,40 Kč	362,27 Kč		CAD	E	M12	20	10	25,2mm	22
K0298.525	300,70 Kč	363,85 Kč		CAD	E	M12	25	15	25,2mm	22
K0298.530	312,20 Kč	377,76 Kč		CAD	E	M12	30	20	25,2mm	22
K0298.540	331,60 Kč	401,24 Kč		CAD	E	M12	40	25	25,2mm	22
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Opěrný prvek automatickýOpěrný prvek automatický

Novinka

K2160

Detail

Upínací prvek s gripovou vložkou pro stahovací upínací systémUpínací prvek s gripovou vložkou pro stahovací…

Novinka

Opěrné čepy – Upínací prvek s gripovou vložkou pro stahovací upínací systém

K2195

Detail

Pevný doraz s otočnou vložkou pro stahovací upínací systémPevný doraz s otočnou vložkou pro stahovací…

Novinka

Opěrné šrouby – Pevný doraz s otočnou vložkou pro stahovací upínací systém

K2198

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Automatová ocel.
Odkaz na výkres	Provedení A: Vnější závit a rovná plocha Provedení B: Vnější závit a kulová plocha Provedení C: Vnější závit a vroubkovaná plocha Provedení K: Vnější závit a vroubkovaná plocha z tvrdokovu Provedení L: Vnější závit a vložka POM Provedení D: Vnější závit a rovinná plocha Provedení E: Vnější závit a kulová plocha Provedení F: Vnější závit a vroubkovaná plocha
Provedení	Cementováno a brynýrováno.
Upozornění	Ustavovací nožky se využívají jako opěrky, zarážky a tlačné prvky při výrobě přípravků, jakož i všeobecně při výrobě strojů a přístrojů.
