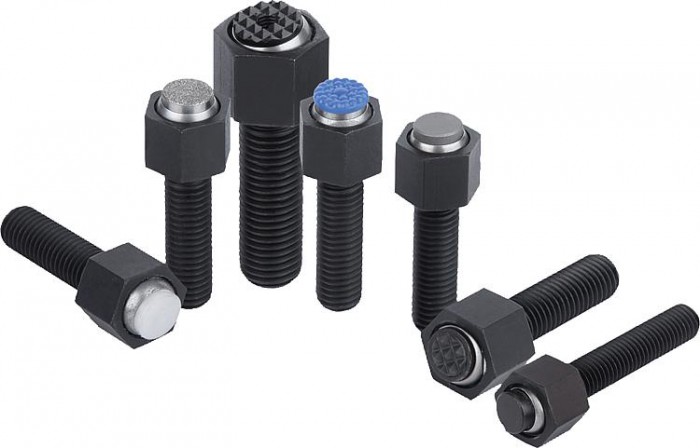

Výkyvné opěrky přestavitelné s O-kroužkem a vyměnitelnými vložkami

Popis produktu

Kód:	K0289
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opěrky přestavitelné s O-kroužkem a vyměnitelnými vložkami | K0289
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0289 Výkyvné opěrky přestavitelné s O-kroužkem a vyměnitelnými vložkami

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D1	d2	D3	L1	L2	L3	E	SW	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
K0289.110X015	2 168,00 Kč	2 623,28 Kč		CAD	C	M10	10mm		15	17	10	19,6mm	17	3	13	19
K0289.110X030	2 203,50 Kč	2 666,24 Kč		CAD	C	M10	10mm		30	17	10	19,6mm	17	3	13	19
K0289.110X050	2 234,40 Kč	2 703,62 Kč		CAD	C	M10	10mm		50	17	10	19,6mm	17	3	13	19
K0289.112X020	2 371,30 Kč	2 869,27 Kč		CAD	C	M12	12mm		20	19	10	21,9mm	19	5	15	30
K0289.112X040	2 386,30 Kč	2 887,42 Kč		CAD	C	M12	12mm		40	19	10	21,9mm	19	5	15	30
K0289.112X060	2 397,50 Kč	2 900,98 Kč		CAD	C	M12	12mm		60	19	10	21,9mm	19	5	15	30
K0289.116X025	2 564,90 Kč	3 103,53 Kč		CAD	C	M16	16mm		25	23	10	27,7mm	24	6	20	50
K0289.116X050	2 564,90 Kč	3 103,53 Kč		CAD	C	M16	16mm		50	23	10	27,7mm	24	6	20	50
K0289.116X080	2 620,40 Kč	3 170,68 Kč		CAD	C	M16	16mm		80	23	10	27,7mm	24	6	20	50
K0289.120X030	2 842,20 Kč	3 439,06 Kč		CAD	C	M20	20mm		30	24	10	34,6mm	30	8	23	85
K0289.120X060	2 878,20 Kč	3 482,62 Kč		CAD	C	M20	20mm		60	24	10	34,6mm	30	8	23	85
K0289.120X100	2 989,70 Kč	3 617,54 Kč		CAD	C	M20	20mm		100	24	10	34,6mm	30	8	23	85
K0289.124X040	3 437,40 Kč	4 159,25 Kč		CAD	C	M24	25mm		40	30	10	41,6mm	36	10	28	121
K0289.124X100	3 625,90 Kč	4 387,34 Kč		CAD	C	M24	25mm		100	30	10	41,6mm	36	10	28	121
K0289.210X015	2 243,70 Kč	2 714,88 Kč		CAD	E	M10	10mm		15	17	10	19,6mm	17	3	13	19
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D1	d2	D3	L1	L2	L3	E	SW	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
K0289.210X030	2 270,50 Kč	2 747,31 Kč		CAD	E	M10	10mm		30	17	10	19,6mm	17	3	13	19
K0289.210X050	2 298,30 Kč	2 780,94 Kč		CAD	E	M10	10mm		50	17	10	19,6mm	17	3	13	19
K0289.212X020	2 452,10 Kč	2 967,04 Kč		CAD	E	M12	12mm		20	19	10	21,9mm	19	5	15	30
K0289.212X040	2 480,50 Kč	3 001,41 Kč		CAD	E	M12	12mm		40	19	10	21,9mm	19	5	15	30
K0289.212X060	2 495,00 Kč	3 018,95 Kč		CAD	E	M12	12mm		60	19	10	21,9mm	19	5	15	30
K0289.216X025	2 644,70 Kč	3 200,09 Kč		CAD	E	M16	16mm		25	23	10	27,7mm	24	6	20	50
K0289.216X050	2 671,20 Kč	3 232,15 Kč		CAD	E	M16	16mm		50	23	10	27,7mm	24	6	20	50
K0289.216X080	2 713,50 Kč	3 283,34 Kč		CAD	E	M16	16mm		80	23	10	27,7mm	24	6	20	50
K0289.220X030	2 955,30 Kč	3 575,91 Kč		CAD	E	M20	20mm		30	24	10	34,6mm	30	8	23	85
K0289.220X060	2 996,20 Kč	3 625,40 Kč		CAD	E	M20	20mm		60	24	10	34,6mm	30	8	23	85
K0289.220X100	3 121,40 Kč	3 776,89 Kč		CAD	E	M20	20mm		100	24	10	34,6mm	30	8	23	85
K0289.224X040	3 652,60 Kč	4 419,65 Kč		CAD	E	M24	25mm		40	30	10	41,6mm	36	10	28	121
K0289.224X100	3 835,90 Kč	4 641,44 Kč		CAD	E	M24	25mm		100	30	10	41,6mm	36	10	28	121
K0289.310X015	2 437,40 Kč	2 949,25 Kč		CAD	F	M10	10mm		15	17	10	19,6mm	17	3	13	19
K0289.310X030	2 472,90 Kč	2 992,21 Kč		CAD	F	M10	10mm		30	17	10	19,6mm	17	3	13	19
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D1	d2	D3	L1	L2	L3	E	SW	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
K0289.310X050	2 502,40 Kč	3 027,90 Kč		CAD	F	M10	10mm		50	17	10	19,6mm	17	3	13	19
K0289.312X020	2 637,60 Kč	3 191,50 Kč		CAD	F	M12	12mm		20	19	10	21,9mm	19	5	15	30
K0289.312X040	2 652,90 Kč	3 210,01 Kč		CAD	F	M12	12mm		40	19	10	21,9mm	19	5	15	30
K0289.312X060	2 662,50 Kč	3 221,63 Kč		CAD	F	M12	12mm		60	19	10	21,9mm	19	5	15	30
K0289.316X025	2 957,70 Kč	3 578,82 Kč		CAD	F	M16	16mm		25	23	10	27,7mm	24	6	20	50
K0289.316X050	2 957,70 Kč	3 578,82 Kč		CAD	F	M16	16mm		50	23	10	27,7mm	24	6	20	50
K0289.316X080	3 013,20 Kč	3 645,97 Kč		CAD	F	M16	16mm		80	23	10	27,7mm	24	6	20	50
K0289.320X030	3 282,20 Kč	3 971,46 Kč		CAD	F	M20	20mm		30	24	10	34,6mm	30	8	23	85
K0289.320X060	3 317,20 Kč	4 013,81 Kč		CAD	F	M20	20mm		60	24	10	34,6mm	30	8	23	85
K0289.320X100	3 430,00 Kč	4 150,30 Kč		CAD	F	M20	20mm		100	24	10	34,6mm	30	8	23	85
K0289.324X040	4 008,80 Kč	4 850,65 Kč		CAD	F	M24	25mm		40	30	10	41,6mm	36	10	28	121
K0289.324X100	4 197,60 Kč	5 079,10 Kč		CAD	F	M24	25mm		100	30	10	41,6mm	36	10	28	121
K0289.510X015	2 335,80 Kč	2 826,32 Kč		CAD	O	M10	10mm		15	17	10	19,6mm	17	3	13	19
K0289.510X030	2 362,50 Kč	2 858,63 Kč		CAD	O	M10	10mm		30	17	10	19,6mm	17	3	13	19
K0289.510X050	2 390,40 Kč	2 892,38 Kč		CAD	O	M10	10mm		50	17	10	19,6mm	17	3	13	19
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D1	d2	D3	L1	L2	L3	E	SW	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
K0289.512X020	2 577,80 Kč	3 119,14 Kč		CAD	O	M12	12mm		20	19	10	21,9mm	19	5	15	30
K0289.512X040	2 605,60 Kč	3 152,78 Kč		CAD	O	M12	12mm		40	19	10	21,9mm	19	5	15	30
K0289.512X060	2 619,80 Kč	3 169,96 Kč		CAD	O	M12	12mm		60	19	10	21,9mm	19	5	15	30
K0289.516X025	2 844,40 Kč	3 441,72 Kč		CAD	O	M16	16mm		25	23	10	27,7mm	24	6	20	50
K0289.516X050	2 870,30 Kč	3 473,06 Kč		CAD	O	M16	16mm		50	23	10	27,7mm	24	6	20	50
K0289.516X080	2 912,40 Kč	3 524,00 Kč		CAD	O	M16	16mm		80	23	10	27,7mm	24	6	20	50
K0289.520X030	3 178,40 Kč	3 845,86 Kč		CAD	O	M20	20mm		30	24	10	34,6mm	30	8	23	85
K0289.520X060	3 220,20 Kč	3 896,44 Kč		CAD	O	M20	20mm		60	24	10	34,6mm	30	8	23	85
K0289.520X100	3 347,30 Kč	4 050,23 Kč		CAD	O	M20	20mm		100	24	10	34,6mm	30	8	23	85
K0289.524X040	3 944,90 Kč	4 773,33 Kč		CAD	O	M24	25mm		40	30	10	41,6mm	36	10	28	121
K0289.524X100	4 127,10 Kč	4 993,79 Kč		CAD	O	M24	25mm		100	30	10	41,6mm	36	10	28	121
K0289.610X015	2 328,10 Kč	2 817,00 Kč		CAD	P	M10	10mm	10	15	19	12	19,6mm	17	3	13
K0289.610X030	2 354,90 Kč	2 849,43 Kč		CAD	P	M10	10mm	10	30	19	12	19,6mm	17	3	13
K0289.610X050	2 382,20 Kč	2 882,46 Kč		CAD	P	M10	10mm	10	50	19	12	19,6mm	17	3	13
K0289.612X020	2 554,30 Kč	3 090,70 Kč		CAD	P	M12	12mm	13	20	21	12	21,9mm	19	5	15
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Opěrné kameny a vložky kruhovéOpěrné kameny a vložky kruhové

Novinka

K0385

Detail

Opěrné kameny a vložky kruhové se zahloubeným otvoremOpěrné kameny a vložky kruhové se zahloubeným…

Opěrné čepy – Opěrné kameny a vložky kruhové se zahloubeným otvorem

K0385

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Těleso: ze zušlechtěné oceli. Kulička: nerezavějící a kyselinovzdorná ocel. Vložka: Provedení C, F, M z nástrojové oceli. Provedení K POM. Provedení E z nerezové oceli. Provedení O z nerezové oceli s diamantovým povrchem. Provedení P z nerezové oceli s polyuretanovým povrchem.
Provedení	Těleso zušlechtěné a brynýrované. Kulička kalená a bez povrchové úpravy. Vložka: Provedení C, F kaleno a brynýrováno. Provedení M s rýhováním z tvrdokovu, brynýrováno. Provedení K v bílé barvě. Provedení E kaleno, bez povrchové úpravy. Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100. Provedení P polyuretanový povrch o tvrdosti 60° Shore.
Přednosti	Vysoká hospodárnost díky možnosti výměny opěrných kamenů a vložek. Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.
Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu. Kulička je jištěna proti protočení.
