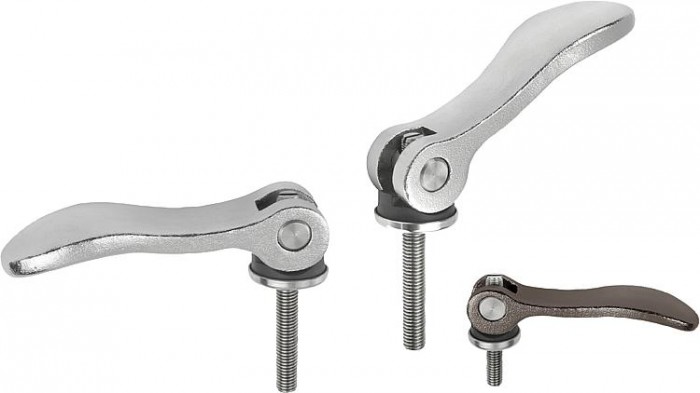

Excentrické páky z nerezové oceli, nastavitelné, s vnějším závitem, s plastovou kovovou tlačnou podložkou a šroubem s úchytem z nerezové oceli

Popis produktu

Kód:	K0647
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky z nerezové oceli, nastavitelné, s vnějším závitem, s plastovou kovovou tlačnou podložkou a šroubem s úchytem z nerezové oceli | K0647
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list Kipp K0647 Excentrické páky z nerezové oceli, nastavitelné, s vnějším závitem, s plastovou kovovou tlačnou podložkou a šroubem s úchytem z nerezové oceli

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	L	Povrch základního tělesa	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K0647.0512004X15	na dotaz	na dotaz	Poptat cenu	CAD	M4	15	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512004X20	na dotaz	na dotaz	Poptat cenu	CAD	M4	20	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512004X30	na dotaz	na dotaz	Poptat cenu	CAD	M4	30	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512005X20	na dotaz	na dotaz	Poptat cenu	CAD	M5	20	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512005X30	na dotaz	na dotaz	Poptat cenu	CAD	M5	30	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512005X40	na dotaz	na dotaz	Poptat cenu	CAD	M5	40	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512005X50	na dotaz	na dotaz	Poptat cenu	CAD	M5	50	elektrolyticky leštěno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512304X15	na dotaz	na dotaz	Poptat cenu	CAD	M4	15	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512304X20	na dotaz	na dotaz	Poptat cenu	CAD	M4	20	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512304X30	na dotaz	na dotaz	Poptat cenu	CAD	M4	30	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512305X20	na dotaz	na dotaz	Poptat cenu	CAD	M5	20	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512305X30	na dotaz	na dotaz	Poptat cenu	CAD	M5	30	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512305X40	na dotaz	na dotaz	Poptat cenu	CAD	M5	40	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.0512305X50	na dotaz	na dotaz	Poptat cenu	CAD	M5	50	pískováno	15.4	8	18	13	11.2	17	52.3	59.1	1	2.5	100
K0647.1512005X20	na dotaz	na dotaz	Poptat cenu	CAD	M5	20	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	L	Povrch základního tělesa	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K0647.1512005X30	na dotaz	na dotaz	Poptat cenu	CAD	M5	30	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512005X40	na dotaz	na dotaz	Poptat cenu	CAD	M5	40	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512005X50	na dotaz	na dotaz	Poptat cenu	CAD	M5	50	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512006X20	na dotaz	na dotaz	Poptat cenu	CAD	M6	20	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512006X30	na dotaz	na dotaz	Poptat cenu	CAD	M6	30	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512006X40	na dotaz	na dotaz	Poptat cenu	CAD	M6	40	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512006X50	na dotaz	na dotaz	Poptat cenu	CAD	M6	50	elektrolyticky leštěno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512305X20	na dotaz	na dotaz	Poptat cenu	CAD	M5	20	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512305X30	na dotaz	na dotaz	Poptat cenu	CAD	M5	30	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512305X40	na dotaz	na dotaz	Poptat cenu	CAD	M5	40	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512305X50	na dotaz	na dotaz	Poptat cenu	CAD	M5	50	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512306X20	na dotaz	na dotaz	Poptat cenu	CAD	M6	20	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512306X30	na dotaz	na dotaz	Poptat cenu	CAD	M6	30	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512306X40	na dotaz	na dotaz	Poptat cenu	CAD	M6	40	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
K0647.1512306X50	na dotaz	na dotaz	Poptat cenu	CAD	M6	50	pískováno	18.1	9	21.5	15	14.5	22	70.4	79.2	1.2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	L	Povrch základního tělesa	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K0647.2512008X25	na dotaz	na dotaz	Poptat cenu	CAD	M8	25	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512008X30	na dotaz	na dotaz	Poptat cenu	CAD	M8	30	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512008X40	na dotaz	na dotaz	Poptat cenu	CAD	M8	40	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512008X50	na dotaz	na dotaz	Poptat cenu	CAD	M8	50	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512010X25	na dotaz	na dotaz	Poptat cenu	CAD	M10	25	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512010X30	na dotaz	na dotaz	Poptat cenu	CAD	M10	30	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512010X40	na dotaz	na dotaz	Poptat cenu	CAD	M10	40	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512010X50	na dotaz	na dotaz	Poptat cenu	CAD	M10	50	elektrolyticky leštěno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512308X25	na dotaz	na dotaz	Poptat cenu	CAD	M8	25	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512308X30	na dotaz	na dotaz	Poptat cenu	CAD	M8	30	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512308X40	na dotaz	na dotaz	Poptat cenu	CAD	M8	40	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512308X50	na dotaz	na dotaz	Poptat cenu	CAD	M8	50	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512310X25	na dotaz	na dotaz	Poptat cenu	CAD	M10	25	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512310X30	na dotaz	na dotaz	Poptat cenu	CAD	M10	30	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.2512310X40	na dotaz	na dotaz	Poptat cenu	CAD	M10	40	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	L	Povrch základního tělesa	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K0647.2512310X50	na dotaz	na dotaz	Poptat cenu	CAD	M10	50	pískováno	27.1	11	33.3	24	18	28.5	96	108	1.5	8	350
K0647.9512003X10	na dotaz	na dotaz	Poptat cenu	CAD	M3	10	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512003X15	na dotaz	na dotaz	Poptat cenu	CAD	M3	15	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512003X30	na dotaz	na dotaz	Poptat cenu	CAD	M3	30	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512004X10	na dotaz	na dotaz	Poptat cenu	CAD	M4	10	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512004X15	na dotaz	na dotaz	Poptat cenu	CAD	M4	15	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512004X30	na dotaz	na dotaz	Poptat cenu	CAD	M4	30	elektrolyticky leštěno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512303X10	na dotaz	na dotaz	Poptat cenu	CAD	M3	10	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512303X15	na dotaz	na dotaz	Poptat cenu	CAD	M3	15	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512303X30	na dotaz	na dotaz	Poptat cenu	CAD	M3	30	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512304X10	na dotaz	na dotaz	Poptat cenu	CAD	M4	10	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512304X15	na dotaz	na dotaz	Poptat cenu	CAD	M4	15	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
K0647.9512304X30	na dotaz	na dotaz	Poptat cenu	CAD	M4	30	pískováno	12	6	14.4	11.5	9	13	36.2	41.7	1	1.5	90
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Manipulační páka z nerezové oceli 1.4308. Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny. Osový čep, podložka a závrtný šroub z nerezové oceli 1.4305.

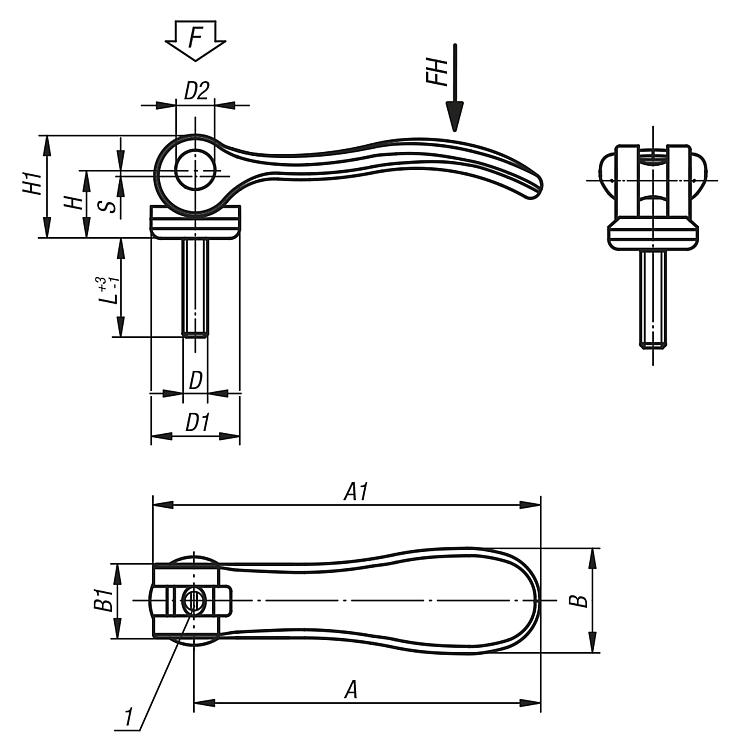

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení	Ovládací páky elektrolyticky leštěné nebo pískované. Tlačná podložka černá. Osový čep, podložka a závrtný šroub bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Excentrické páky z nerezové oceli, nastavitelné, s vnějším závitem, s plastovou kovovou tlačnou podložkou a šroubem s úchytem z nerezové oceli
