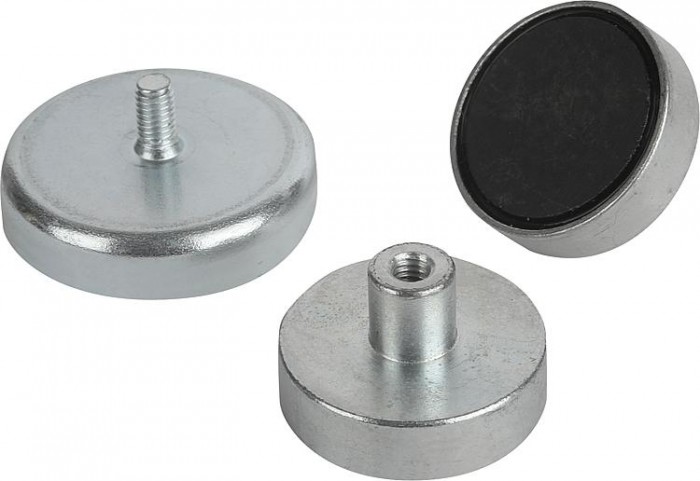

Magnety ploché, se závitem z tvrdého feritu

•

Popis produktu

Kód:	K0549
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Magnety ploché, se závitem z tvrdého feritu | K0549
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list K0549 Magnety ploché, se závitem z tvrdého feritu
Technické údaje přidržovacích magnetů (magnetů upínačů)

• Varianty
• Technické parametry

Materiál	Pouzdro z oceli. Magnetické jádro, tvrdý ferit.

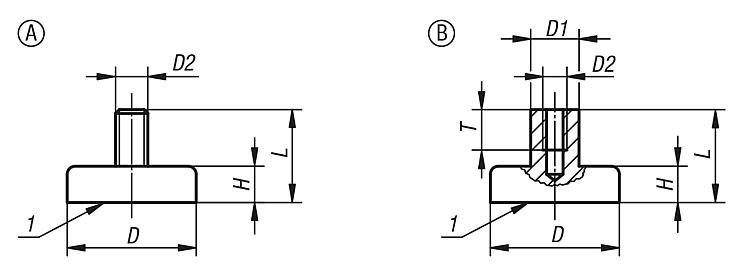

Odkaz na výkres	Přítlačná plocha
Pracovní teplota	max. 200 °C.
Provedení​	Pouzdro pozinkované.
Upozornění	Ploché upínací magnety se závitem, stíněný systém. U provedení D 80, D 100 a D 125 jsou vlasové trhliny na přídržné ploše použitého magnetického materiálu z technologického hlediska nevyhnutelné. Funkci přídržných magnetů nijak neomezují.

Detail zavřít

Zruš filtr			AB	10 ±0,1513 ±0,1516 ±0,1520 ±0,1525 ±0,1532 ±0,2040 ±0,2050 ±0,2063 ±0,2080 ±0,2599 ±0,25125 ±0,25	68101215202225	M3M4M5M6M8M10M12M14	11,51315182230344250	4,56781014182226	410183040801252203506009001300	56810141720
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	D2	L	H	Přídržná síla (N)	T	CAD
K0549.01	51,40 Kč		B	10 ±0,15	6mm	M3	11,5	4,5mm	4	5	CAD
K0549.02	54,40 Kč		B	13 ±0,15	6mm	M3	11,5	4,5mm	10	5	CAD
K0549.03	66,10 Kč		B	16 ±0,15	6mm	M3	11,5	4,5mm	18	5	CAD
K0549.04	77,60 Kč		B	20 ±0,15	6mm	M3	13	6mm	30	5	CAD
K0549.05	83,60 Kč		B	25 ±0,15	8mm	M4	15	7mm	40	6	CAD
K0549.06	94,00 Kč		B	32 ±0,20	8mm	M4	15	7mm	80	6	CAD
K0549.07	125,70 Kč		B	40 ±0,20	10mm	M5	18	8mm	125	8	CAD
K0549.08	152,10 Kč		B	50 ±0,20	12mm	M6	22	10mm	220	10	CAD
K0549.09	285,70 Kč		B	63 ±0,20	15mm	M8	30	14mm	350	14	CAD
K0549.10	504,50 Kč		B	80 ±0,25	20mm	M10	34	18mm	600	14	CAD
K0549.11	1 125,40 Kč		B	99 ±0,25	22mm	M12	42	22mm	900	17	CAD
K0549.12	2 784,30 Kč		B	125 ±0,25	25mm	M14	50	26mm	1300	20	CAD
K0549.21	52,20 Kč		A	10 ±0,15		M3	11,5	4,5mm	4		CAD
K0549.22	54,90 Kč		A	13 ±0,15		M3	11,5	4,5mm	10		CAD
K0549.23	66,90 Kč		A	16 ±0,15		M3	11,5	4,5mm	18		CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	D2	L	H	Přídržná síla (N)	T	CAD
K0549.24	81,70 Kč		A	20 ±0,15		M3	13	6mm	30		CAD
K0549.25	91,20 Kč		A	25 ±0,15		M4	15	7mm	40		CAD
K0549.26	100,20 Kč		A	32 ±0,20		M4	15	7mm	80		CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
