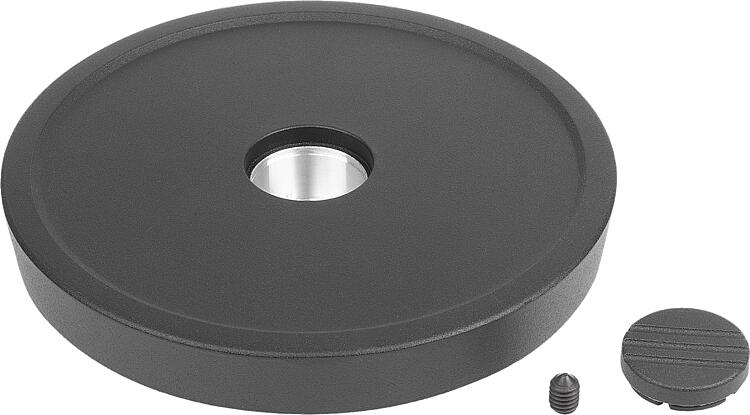

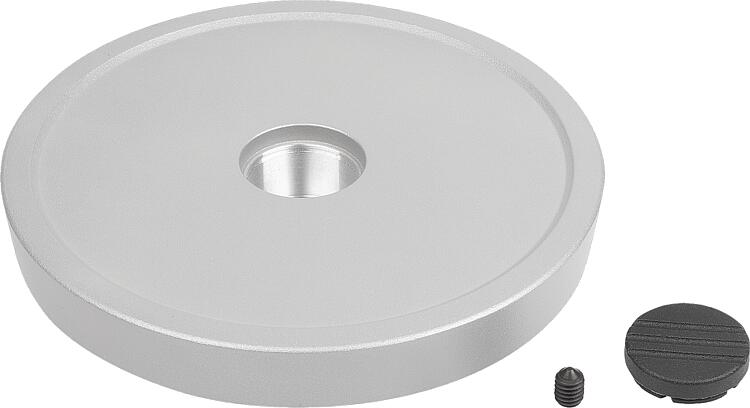

Diskovitá ovládací kola, z hliníku bez úchytu

Name: Diskovitá ovládací kola, z hliníku bez úchytu
Brand: Kipp
SKU: K1520
Availability: InStock

Novinka

Popis produktu

Kód:	K1520
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Diskovitá ovládací kola, z hliníku bez úchytu | K1520
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1520 Diskovitá ovládací kola, z hliníku bez úchytu

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Typ provedení	D1	D2	D3	L1	L3	H	H2	D7	B3	T
K1520.080101	364,40 Kč	440,92 Kč		3D	černá	E	s lícovaným otvorem	80	10	26	16	29	16,6	–	–	–	–
K1520.080102	364,40 Kč	440,92 Kč		3D	stříbrná	E	s lícovaným otvorem	80	10	26	16	29	16,6	–	–	–	–
K1520.080121	364,40 Kč	440,92 Kč		3D	černá	E	s lícovaným otvorem	80	12	26	16	29	16,6	–	–	–	–
K1520.080122	364,40 Kč	440,92 Kč		3D	stříbrná	E	s lícovaným otvorem	80	12	26	16	29	16,6	–	–	–	–
K1520.100101	415,50 Kč	502,76 Kč		3D	černá	E	s lícovaným otvorem	100	10	28	17	33	17,5	–	–	–	–
K1520.100102	415,50 Kč	502,76 Kč		3D	stříbrná	E	s lícovaným otvorem	100	10	28	17	33	17,5	–	–	–	–
K1520.100121	415,50 Kč	502,76 Kč		3D	černá	E	s lícovaným otvorem	100	12	28	17	33	17,5	–	–	–	–
K1520.100122	415,50 Kč	502,76 Kč		3D	stříbrná	E	s lícovaným otvorem	100	12	28	17	33	17,5	–	–	–	–
K1520.125121	490,90 Kč	593,99 Kč		3D	černá	E	s lícovaným otvorem	125	12	31	18	36	18,3	–	–	–	–
K1520.125122	490,90 Kč	593,99 Kč		3D	stříbrná	E	s lícovaným otvorem	125	12	31	18	36	18,3	–	–	–	–
K1520.125141	490,90 Kč	593,99 Kč		3D	černá	E	s lícovaným otvorem	125	14	31	18	36	18,3	–	–	–	–
K1520.125142	490,90 Kč	593,99 Kč		3D	stříbrná	E	s lícovaným otvorem	125	14	31	18	36	18,3	–	–	–	–
K1520.0801016	386,80 Kč	468,03 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	80	10	26	16	29	16,6	5,5	M6	–	–
K1520.0801026	386,80 Kč	468,03 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	80	10	26	16	29	16,6	5,5	M6	–	–
K1520.0801216	386,80 Kč	468,03 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	80	12	26	16	29	16,6	6,5	M6	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Typ provedení	D1	D2	D3	L1	L3	H	H2	D7	B3	T
K1520.0801226	386,80 Kč	468,03 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	80	12	26	16	29	16,6	6,5	M6	–	–
K1520.1001016	438,10 Kč	530,10 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	100	10	28	17	33	17,5	5,5	M6	–	–
K1520.1001026	438,10 Kč	530,10 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	100	10	28	17	33	17,5	5,5	M6	–	–
K1520.1001216	438,10 Kč	530,10 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	100	12	28	17	33	17,5	6,5	M6	–	–
K1520.1001226	438,10 Kč	530,10 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	100	12	28	17	33	17,5	6,5	M6	–	–
K1520.1251216	509,70 Kč	616,74 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	125	12	31	18	36	18,3	6,5	M6	–	–
K1520.1251226	509,70 Kč	616,74 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	125	12	31	18	36	18,3	6,5	M6	–	–
K1520.1251416	509,70 Kč	616,74 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	125	14	31	18	36	18,3	6,5	M6	–	–
K1520.1251426	509,70 Kč	616,74 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	125	14	31	18	36	18,3	6,5	M6	–	–
K1520.1401416	556,10 Kč	672,88 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	140	14	36	19	39	19.3	6.5	M6	—	—
K1520.1401426	556,10 Kč	672,88 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	140	14	36	19	39	19.3	6.5	M6	—	—
K1520.1401616	556,10 Kč	672,88 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	140	16	36	19	39	19.3	8	M6	—	—
K1520.1401626	556,10 Kč	672,88 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	140	16	36	19	39	19.3	8	M6	—	—
K1520.1601416	671,10 Kč	812,03 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	160	14	36	20	40	20.2	6.5	M6	—	—
K1520.1601426	671,10 Kč	812,03 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	160	14	36	20	40	20.2	6.5	M6	—	—
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Typ provedení	D1	D2	D3	L1	L3	H	H2	D7	B3	T
K1520.1601616	671,10 Kč	812,03 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	160	16	36	20	40	20.2	8	M6	—	—
K1520.1601626	671,10 Kč	812,03 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	160	16	36	20	40	20.2	8	M6	—	—
K1520.2001816	847,10 Kč	1 024,99 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	200	18	42	24	45	24.3	8	M6	—	—
K1520.2001826	847,10 Kč	1 024,99 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	200	18	42	24	45	24.3	8	M6	—	—
K1520.2002016	847,10 Kč	1 024,99 Kč		3D	černá	A	zalícovaná díra s příčnou dírou	200	20	42	24	45	24.3	8	M6	—	—
K1520.2002026	847,10 Kč	1 024,99 Kč		3D	stříbrná	A	zalícovaná díra s příčnou dírou	200	20	42	24	45	24.3	8	M6	—	—
K1520.08010103	402,90 Kč	487,51 Kč		3D	černá	C	lícovaný otvor s drážkou	80	10	26	16	29	16,6	–	–	3	11,4
K1520.08010203	402,90 Kč	487,51 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	80	10	26	16	29	16,6	–	–	3	11,4
K1520.08012104	402,90 Kč	487,51 Kč		3D	černá	C	lícovaný otvor s drážkou	80	12	26	16	29	16,6	–	–	4	13,8
K1520.08012204	402,90 Kč	487,51 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	80	12	26	16	29	16,6	–	–	4	13,8
K1520.10010103	454,00 Kč	549,34 Kč		3D	černá	C	lícovaný otvor s drážkou	100	10	28	17	33	17,5	–	–	3	11,4
K1520.10010203	454,00 Kč	549,34 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	100	10	28	17	33	17,5	–	–	3	11,4
K1520.10012104	454,00 Kč	549,34 Kč		3D	černá	C	lícovaný otvor s drážkou	100	12	28	17	33	17,5	–	–	4	13,8
K1520.10012204	454,00 Kč	549,34 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	100	12	28	17	33	17,5	–	–	4	13,8
K1520.12512104	535,10 Kč	647,47 Kč		3D	černá	C	lícovaný otvor s drážkou	125	12	31	18	36	18,3	–	–	4	13,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Typ provedení	D1	D2	D3	L1	L3	H	H2	D7	B3	T
K1520.12512204	535,10 Kč	647,47 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	125	12	31	18	36	18,3	–	–	4	13,8
K1520.12514105	535,10 Kč	647,47 Kč		3D	černá	C	lícovaný otvor s drážkou	125	14	31	18	36	18,3	–	–	5	16,3
K1520.12514205	535,10 Kč	647,47 Kč		3D	stříbrná	C	lícovaný otvor s drážkou	125	14	31	18	36	18,3	–	–	5	16,3
K1520.080101036	421,80 Kč	510,38 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	80	10	26	16	29	16,6	5,5	M6	3	11,4
K1520.080102036	421,80 Kč	510,38 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	80	10	26	16	29	16,6	5,5	M6	3	11,4
K1520.080121046	421,80 Kč	510,38 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	80	12	26	16	29	16,6	6,5	M6	4	13,8
K1520.080122046	421,80 Kč	510,38 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	80	12	26	16	29	16,6	6,5	M6	4	13,8
K1520.100101036	472,60 Kč	571,85 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	100	10	28	17	33	17,5	5,5	M6	3	11,4
K1520.100102036	472,60 Kč	571,85 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	100	10	28	17	33	17,5	5,5	M6	3	11,4
K1520.100121046	472,60 Kč	571,85 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	100	12	28	17	33	17,5	6,5	M6	4	13,8
K1520.100122046	472,60 Kč	571,85 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	100	12	28	17	33	17,5	6,5	M6	4	13,8
K1520.125121046	562,20 Kč	680,26 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	125	12	31	18	36	18,3	6,5	M6	4	13,8
K1520.125122046	562,20 Kč	680,26 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	125	12	31	18	36	18,3	6,5	M6	4	13,8
K1520.125141056	562,20 Kč	680,26 Kč		3D	černá	B	Lícovaná díra s drážkou, s příčným otvorem	125	14	31	18	36	18,3	6,5	M6	5	16,3
K1520.125142056	562,20 Kč	680,26 Kč		3D	stříbrná	B	Lícovaná díra s drážkou, s příčným otvorem	125	14	31	18	36	18,3	6,5	M6	5	16,3
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ruční ovládací kolo z hliníku. Kryt náboje z termoplastu, černý. Závitový kolík ISO 4027 ocel třídy pevnosti 45 H, černá.

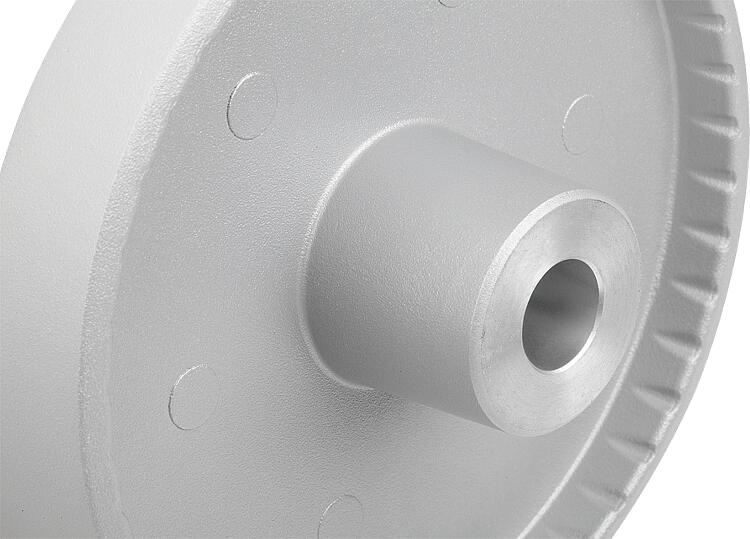

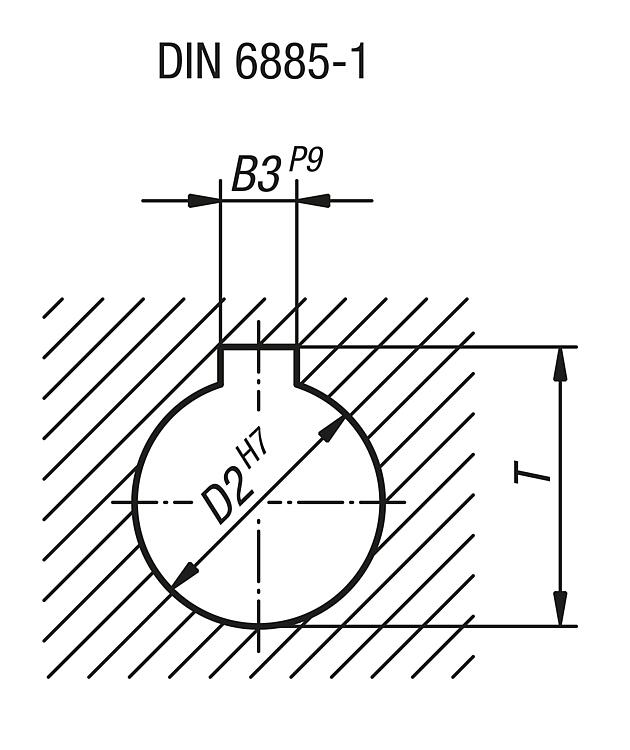

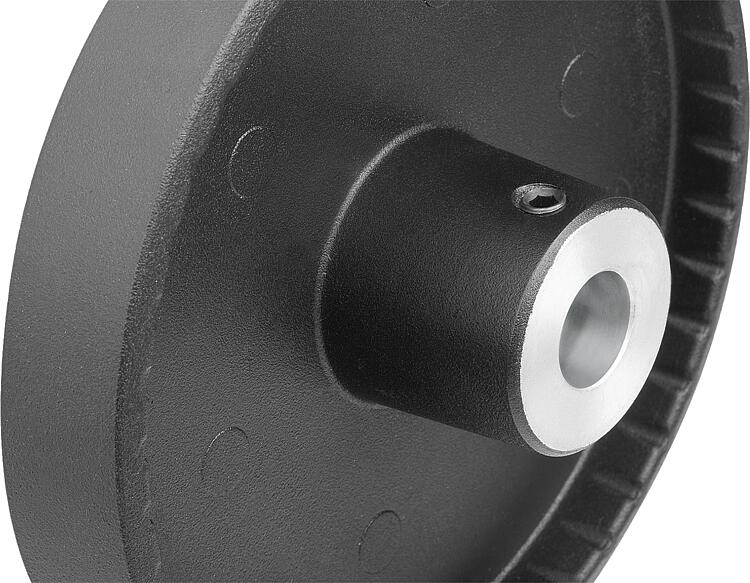

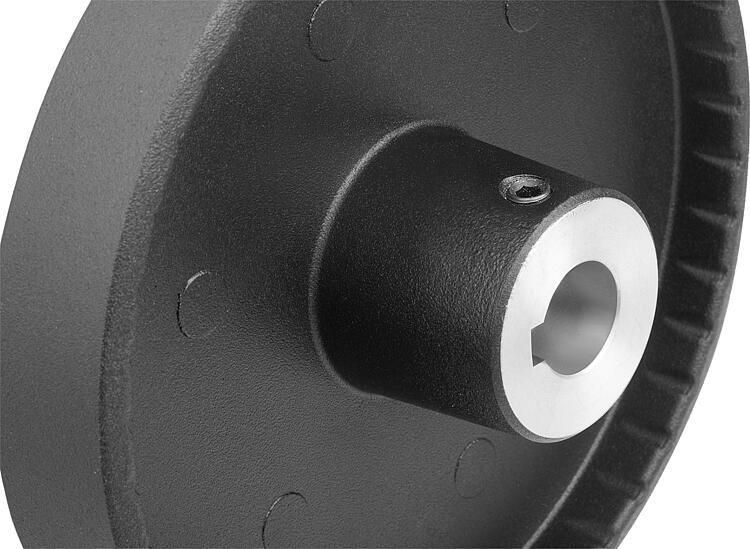

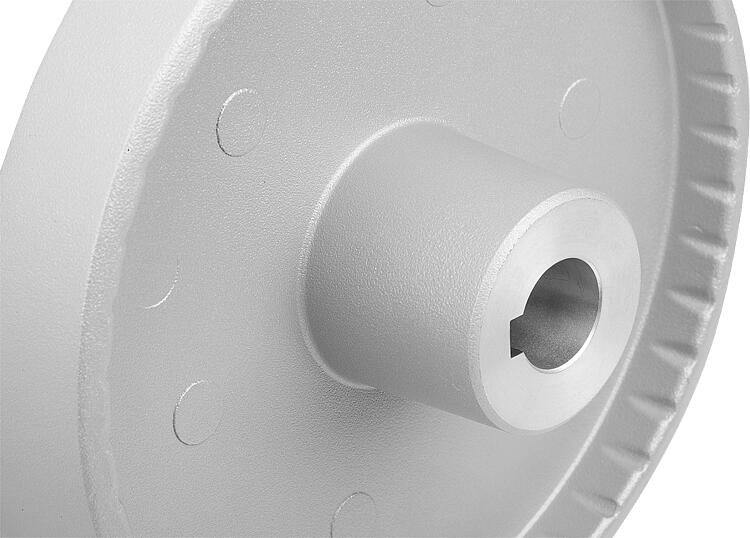

Provedení	Černá nebo stříbrná, komaxitovaná Se zalícovaným otvorem. S lícovaným otvorem a drážkou pro zalícovanou pružinu. Se zalícovaným otvorem a příčným otvorem. S lícovaným otvorem, s drážkou pro zalícovanou pružinu a příčným otvorem.
Upozornění	Axiální a radiální házivost věnce kola ≤ 0,4 mm.
Montáž	Krytka náboje je dodávána demontovaná. Ruční ovládací kola je možné upevnit k hřídeli buď příčným zakolíkováním, nebo válcovým šroubem DIN 6912 a podložkou K0173, a to pomocí drážky a pera. U provedení s příčným otvorem se připevnění provádí zašroubovaným závitem kolíku ISO 4027.
Příslušenství	K0173 Podložky. K1160 Šrouby s válcovou hlavou a vnitřním šestihranem, nízká hlava DIN 6912.
Rozsah dodávky	Hliníkové ruční ovládací kolo. Kryt náboje. Závitový kolík ISO 4027 (provedení s příčným otvorem).

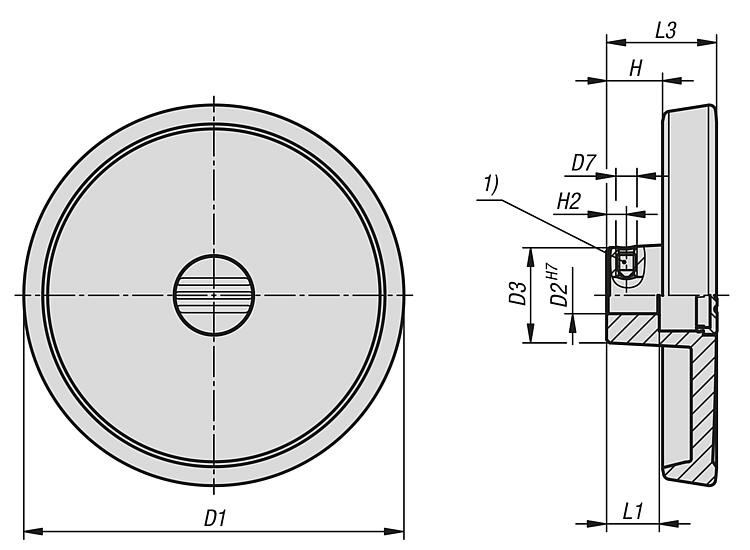

Odkaz na výkres	Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu
