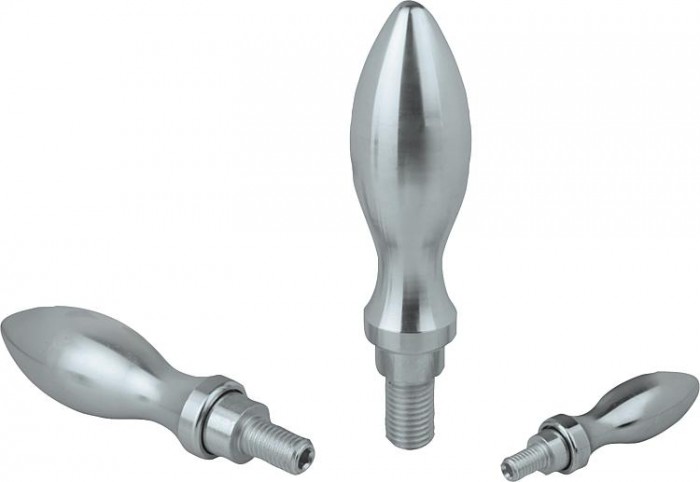

Projmutě tvarované rukojeti otočné, podle DIN 98, provedení E, z oceli

Popis produktu

Kód:	K0168
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Projmutě tvarované rukojeti otočné, podle DIN 98, provedení E, z oceli | K0168
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list K0168 Projmutě tvarované rukojeti otočné, podle DIN 98, provedení E, z oceli

• Varianty
• Technické parametry

Materiál	Projmutě tvarovaná rukojeť a čep ocel.
Provedení​	Projmutě tvarovaná rukojeť a osový čep pozinkovaný a modře pasivovaný.
Upozornění	U kulových úchytů s D1=25mm a 32mm je délka závitu L2 kratší než je stanoveno v DIN 98. Kulový úchyt je vhodný pro ruční kola DIN 950.

Detail zavřít

Zruš filtr			vnější závit	M6M8M10M12M16	1620253236	1013162022	1418212629	11131626	54,56783105,5117	5,56810,511	566,589	34568

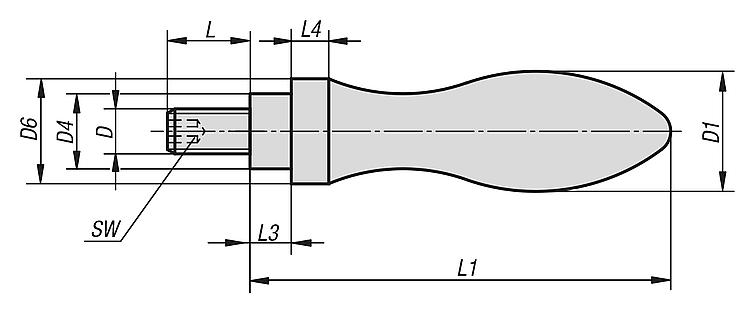

Objednací kód	Základní cena bez DPH	Objednat	Typ závitu​	D	d1	D4	D6	L	L1	L3	L4	SW	CAD
K0168.0616055	207,60 Kč		vnější závit	M6	16mm	10	14	11	54,5	5,5	5	3	CAD
K0168.0820067	247,20 Kč		vnější závit	M8	20mm	13	18	13	67	6	6	4	CAD
K0168.1025083	318,20 Kč		vnější závit	M10	25mm	16	21	13	83	8	6,5	5	CAD
K0168.1232105	463,30 Kč		vnější závit	M12	32mm	20	26	16	105,5	10,5	8	6	CAD
K0168.1636117	579,40 Kč		vnější závit	M16	36mm	22	29	26	117	11	9	8	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
