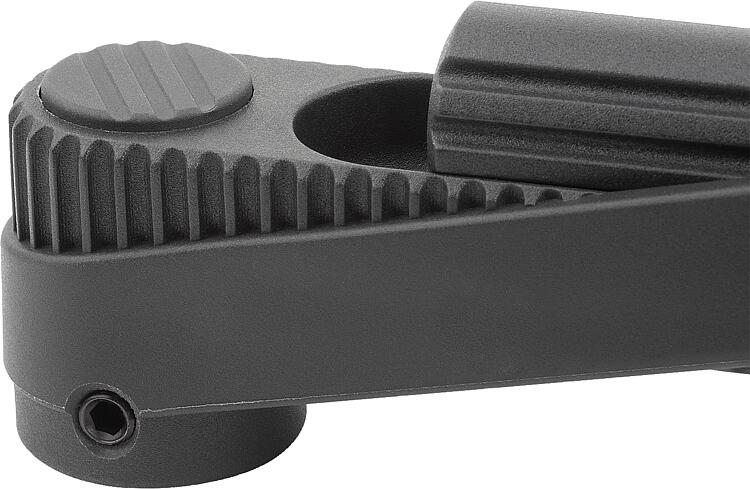

Ovládací kliky s otočnou válcovou rukojetí

Novinka

Popis produktu

Kód:	K0659
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládací kliky s otočnou válcovou rukojetí | K0659
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0659 Ovládací kliky s otočnou válcovou rukojetí

Varianty
Technické parametry

Materiál	Klika a úchyt z termoplastu. Náboj a osa úchytu z oceli třída pevnosti 5.8 nebo nerezové oceli 1.4404.
Provedení	Termoplast, šedočerný. Ocelové části, brynýrované. Nerezová ocel, bez povrchové úpravy.
Upozornění	Kryt středového pouzdra a válcový úchyt se dodávají demontované. K montáži se musí osa úchytu zašroubovat do montážního otvoru. Ruční ovládací kliky je možné upevnit na hřídeli buď příčným zakolíkováním, nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).
Příslušenství	K1160 šrouby s válcovou hlavou a s vnitřním šestihranem, nízká hlava DIN 6912.

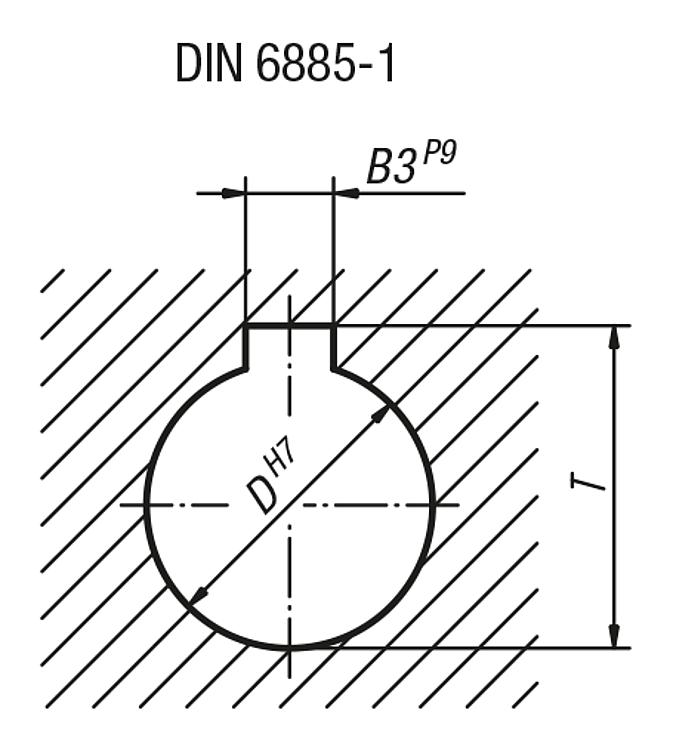

Odkaz na výkres	Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu

Detail zavřít

Zruš filtr

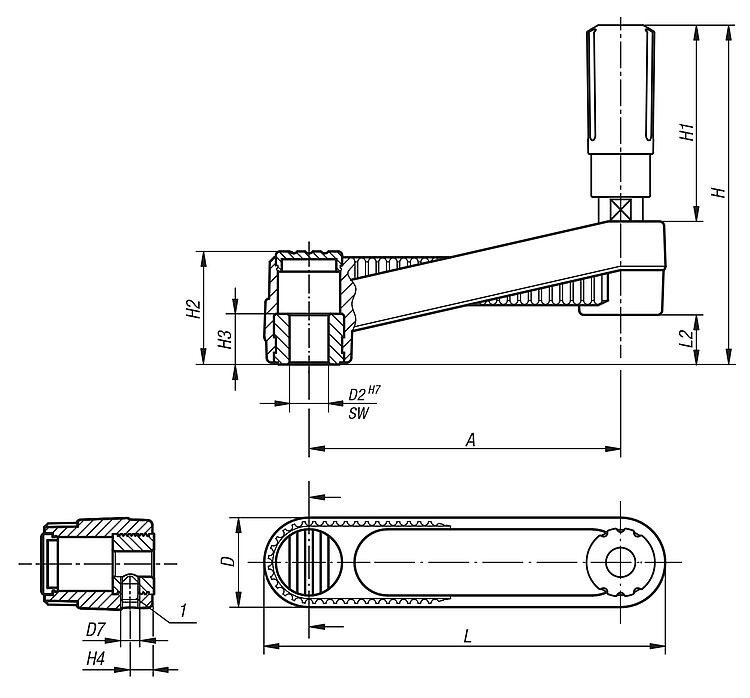

Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	B3	SW	T	CAD
K0659.3108	339,30 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	80	24	8	–	85,8	49,1	28,5	13	–	104	12,7	–	–	–	CAD
K0659.3110	339,30 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	80	24	10	–	85,8	49,1	28,5	13	–	104	12,7	–	–	–	CAD
K0659.3210	379,10 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	100	29	10	–	107,1	61,4	35,5	13	–	129	15,7	–	–	–	CAD
K0659.3212	379,10 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	100	29	12	–	107,1	61,4	35,5	13	–	129	15,7	–	–	–	CAD
K0659.3312	522,30 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	125	36	12	–	139,5	82,5	44	18,5	–	161	19,5	–	–	–	CAD
K0659.3314	522,30 Kč		Kalibrovaný otvor	bez příčného otvoru	ocel	125	36	14	–	139,5	82,5	44	18,5	–	161	19,5	–	–	–	CAD
K0659.4108	385,70 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	80	24	–	–	85,8	49,1	28,5	3	–	104	12,7	–	8	–	CAD
K0659.4110	385,70 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	80	24	–	–	85,8	49,1	28,5	13	–	104	12,7	–	10	–	CAD
K0659.4210	429,10 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	100	29	–	–	107,1	61,4	35,5	13	–	129	15,7	–	10	–	CAD
K0659.4212	429,10 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	100	29	–	–	107,1	61,4	35,5	13	–	129	15,7	–	12	–	CAD
K0659.4312	570,90 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	125	36	–	–	139,5	82,5	44	18,5	–	161	19,5	–	12	–	CAD
K0659.4314	570,90 Kč		Vnitřní čtyřhran	bez příčného otvoru	ocel	125	36	–	–	139,5	82,5	44	18,5	–	161	19,5	–	14	–	CAD
K0659.03108	474,70 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	80	24	8	–	85,8	49,1	28,5	13	–	104	12,7	–	–	–	CAD
K0659.03110	474,70 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	80	24	10	–	85,8	49,1	28,5	13	–	104	12,7	–	–	–	CAD
K0659.03210	530,70 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	100	29	10	–	107,1	61,4	35,5	13	–	129	15,7	–	–	–	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	B3	SW	T	CAD
K0659.03212	530,70 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	100	29	12	–	107,1	61,4	35,5	13	–	129	15,7	–	–	–	CAD
K0659.03312	731,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	125	36	12	–	139,5	82,5	44	18,5	–	161	19,5	–	–	–	CAD
K0659.03314	731,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	125	36	14	–	139,5	82,5	44	18,5	–	161	19,5	–	–	–	CAD
K0659.31086	428,90 Kč		kalibrovaný otvor	s příčnou dírou	ocel	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	–	–	CAD
K0659.31106	428,90 Kč		kalibrovaný otvor	s příčnou dírou	ocel	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	–	–	CAD
K0659.32106	468,70 Kč		kalibrovaný otvor	s příčnou dírou	ocel	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	–	–	–	CAD
K0659.32126	468,70 Kč		kalibrovaný otvor	s příčnou dírou	ocel	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	–	–	–	CAD
K0659.33126	611,60 Kč		kalibrovaný otvor	s příčnou dírou	ocel	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	–	–	CAD
K0659.33146	611,60 Kč		kalibrovaný otvor	s příčnou dírou	ocel	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	–	–	CAD
K0659.41086	475,60 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	80	24	–	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	8	–	CAD
K0659.41106	475,60 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	80	24	–	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	10	–	CAD
K0659.42106	518,70 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	100	29	–	M6	107,1	61,4	35,5	13	7,5	129	15,7	–	10	–	CAD
K0659.42126	518,70 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	100	29	–	M6	107,1	61,4	35,5	13	7,5	129	15,7	–	12	–	CAD
K0659.43126	660,20 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	125	36	–	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	12	–	CAD
K0659.43146	660,20 Kč		vnitřní čtyřhran	s příčnou dírou	ocel	125	36	–	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	14	–	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	B3	SW	T	CAD
K0659.031086	600,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	–	–	CAD
K0659.031106	600,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	–	–	–	CAD
K0659.032106	656,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	100	29	10	M6	107,1	61,4	35,5	13	7,5	29	15,7	–	–	–	CAD
K0659.032126	656,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	10	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	–	–	–	CAD
K0659.033126	856,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	–	–	CAD
K0659.033146	856,10 Kč		kalibrovaný otvor	s příčným otvorem	nerezová ocel	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	–	–	–	CAD
K0659.310802	408,60 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	80	24	8	–	85,8	49,1	28,5	13	–	104	12,7	2	–	9	CAD
K0659.311003	408,60 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	80	24	8	–	85,8	49,1	28,5	13	–	104	12,7	2	–	9	CAD
K0659.321003	449,60 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	100	29	10	–	107,1	61,4	35,5	13	–	129	15,7	3	–	11,4	CAD
K0659.321204	449,60 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	100	29	12	–	107,1	61,4	35,5	13	–	129	15,7	4	–	13,8	CAD
K0659.331204	592,20 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	125	36	12	–	139,5	82,5	44	18,5	–	161	19,5	4	–	13,8	CAD
K0659.331405	592,20 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	125	36	14	–	139,5	82,5	44	18,5	–	161	19,5	5	–	16,3	CAD
K0659.0310802	572,80 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	80	24	8	–	85,8	49,1	28,5	13	–	104	12,7	2	–	9	CAD
K0659.0311003	572,80 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	80	24	10	–	85,8	49,1	28,5	13	–	104	12,7	3	–	11,4	CAD
K0659.0321003	629,10 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	100	29	10	–	107,1	61,4	35,5	13	–	129	15,7	3	–	11,4	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	B3	SW	T	CAD
K0659.0321204	629,10 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	100	29	12	–	107,1	61,4	35,5	13	–	129	15,7	4	–	13,8	CAD
K0659.0331204	829,00 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	125	36	12	–	139,5	82,5	44	18,5	–	161	19,5	4	–	13,8	CAD
K0659.0331405	829,00 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	125	36	14	–	139,5	82,5	44	18,5	–	161	19,5	5	–	16,3	CAD
K0659.3108026	498,50 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	2	–	9	CAD
K0659.3110036	498,50 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	3	–	11,4	CAD
K0659.3210036	538,90 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	3	–	11,4	CAD
K0659.3212046	538,90 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	4	–	13,8	CAD
K0659.3312046	681,50 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	4	–	13,8	CAD
K0659.3314056	681,50 Kč		lícovaný otvor s drážkou	s příčnou dírou	ocel	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	5	–	16,3	CAD
K0659.03108026	754,50 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	2	–	9	CAD
K0659.03110036	754,50 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	3	–	11,4	CAD
K0659.03210036	954,10 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	3	–	11,4	CAD
K0659.03212046	954,10 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	4	–	13,8	CAD
K0659.03312046	697,60 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	4	–	13,8	CAD
K0659.03314056	697,60 Kč		lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	5	–	16,3	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
