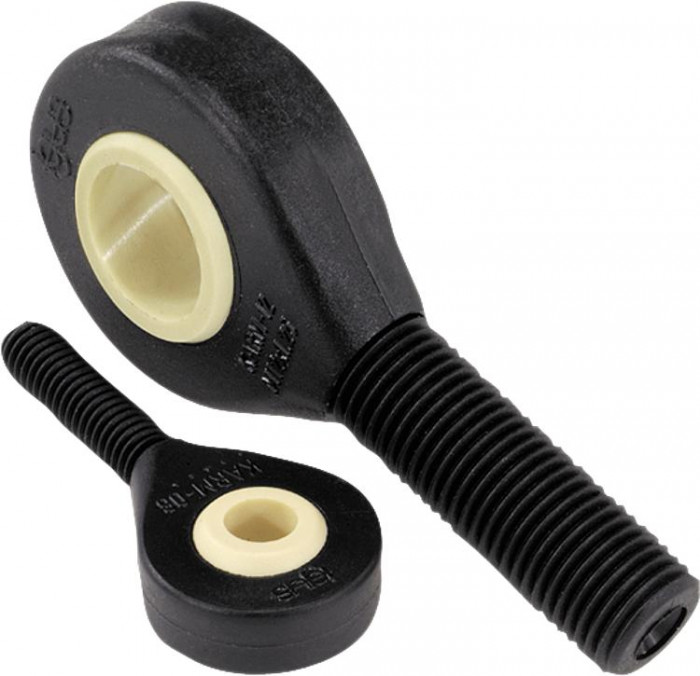

igubal® Kloubové hlavice s kluzným uložením vnější závit

Popis produktu

Kód:	K1465
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: igubal® Kloubové hlavice s kluzným uložením vnější závit | K1465
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1465 igubal® Kloubové hlavice s kluzným uložením s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr

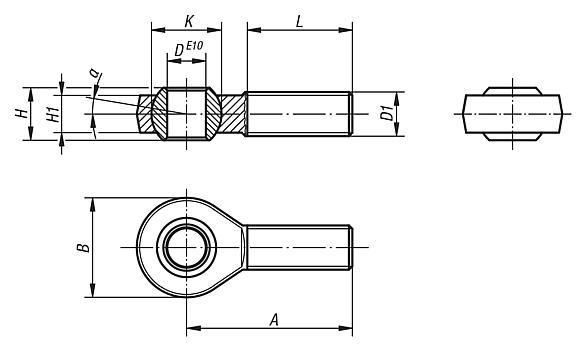

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	d	D1	A	B	H	H1	K	L	α	max. statické axiální zatížení N krátkodobě	max. statické axiální zatížení N dlouhodobě	max. příčné zatížení N krátkodobě	max. příčné zatížení N dlouhodobě
K1465.105	161,70 Kč	195,66 Kč		CAD	pravý závit	5mm	M5	33	18	8	6	11,1	19	15°	800	400	80	40
K1465.106	163,10 Kč	197,35 Kč		CAD	pravý závit	6mm	M6	36	20	9	7	12,7	21	14,5°	1000	500	100	50
K1465.108	166,40 Kč	201,34 Kč		CAD	pravý závit	8mm	M8	42	24	12	9	15,8	25	12,5°	1700	850	200	100
K1465.110	184,90 Kč	223,73 Kč		CAD	pravý závit	10mm	M10	48	30	14	10,5	19	28	12,5°	2500	1250	300	150
K1465.112	218,00 Kč	263,78 Kč		CAD	pravý závit	12mm	M12	54	34	16	12	22,2	32	12,5°	2700	1350	400	200
K1465.114	248,60 Kč	300,81 Kč		CAD	pravý závit	14mm	M14	61	38	19	13,5	25,25	36	12,5°	3400	1700	700	350
K1465.116	279,20 Kč	337,83 Kč		CAD	pravý závit	16mm	M16	66	42	21	15	28,3	37	11,5°	3900	1950	800	400
K1465.120	388,20 Kč	469,72 Kč		CAD	pravý závit	20mm	M20	78	50	25	18	34,9	45	11,5°	6000	3000	1300	650
K1465.1051	161,70 Kč	195,66 Kč		CAD	levý závit	5mm	M5	33	18	8	6	11,1	19	15°	800	400	80	40
K1465.1061	163,10 Kč	197,35 Kč		CAD	levý závit	6mm	M6	36	20	9	7	12,7	21	14,5°	1000	500	100	50
K1465.1081	166,40 Kč	201,34 Kč		CAD	levý závit	8mm	M8	42	24	12	9	15,8	25	12,5°	1700	850	200	100
K1465.1101	184,90 Kč	223,73 Kč		CAD	levý závit	10mm	M10	48	30	14	10,5	19	28	12,5°	2500	1250	300	150
K1465.1121	218,00 Kč	263,78 Kč		CAD	levý závit	12mm	M12	54	34	16	12	22,2	32	12,5°	2700	1350	400	200
K1465.1141	248,60 Kč	300,81 Kč		CAD	levý závit	14mm	M14	61	38	19	13,5	25,25	36	12,5°	3400	1700	700	350
K1465.1161	279,20 Kč	337,83 Kč		CAD	levý závit	16mm	M16	66	42	21	15	28,3	37	11,5°	3900	1950	800	400
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	d	D1	A	B	H	H1	K	L	α	max. statické axiální zatížení N krátkodobě	max. statické axiální zatížení N dlouhodobě	max. příčné zatížení N krátkodobě	max. příčné zatížení N dlouhodobě
K1465.1201	388,20 Kč	469,72 Kč		CAD	levý závit	20mm	M20	78	50	25	18	34,9	45	11,5°	6000	3000	1300	650
K1465.110125	184,90 Kč	223,73 Kč		CAD	pravý závit	10mm	M10×1,25	48	30	14	10,5	19	28	12,5°	2500	1250	300	150
K1465.112125	218,00 Kč	263,78 Kč		CAD	pravý závit	12mm	M12×1,25	54	34	16	12	22,2	32	12,5°	2700	1350	400	200
K1465.116150	279,20 Kč	337,83 Kč		CAD	pravý závit	16mm	M16×1,5	66	42	21	15	28,3	37	11,5°	3900	1950	800	400
K1465.118150	333,50 Kč	403,54 Kč		CAD	pravý závit	18mm	M18×1,5	72	46	23	16,5	31,35	41	11,5°	4200	2100	1000	500
K1465.120150	388,20 Kč	469,72 Kč		CAD	pravý závit	20mm	M20×1,5	78	50	25	18	34,9	45	11,5°	6000	3000	1300	650
K1465.1101251	184,90 Kč	223,73 Kč		CAD	levý závit	10mm	M10×1,25	48	30	14	10,5	19	28	12,5°	2500	1250	300	150
K1465.1121251	218,00 Kč	263,78 Kč		CAD	levý závit	12mm	M12×1,25	54	34	16	12	22,2	32	12,5°	2700	1350	400	200
K1465.1161501	279,20 Kč	337,83 Kč		CAD	levý závit	16mm	M16×1,5	66	42	21	15	28,3	37	11,5°	3900	1950	800	400
K1465.1181501	333,50 Kč	403,54 Kč		CAD	levý závit	18mm	M18×1,5	72	46	23	16,5	31,35	41	11,5°	4200	2100	1000	500
K1465.1201501	388,20 Kč	469,72 Kč		CAD	levý závit	20mm	M20×1,5	78	50	25	18	34,9	45	11,5°	6000	3000	1300	650
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Těleso z materiálu igumid® G, kalota ložiska iglidur® W300.
Provedení	Černé.
Tolerance	Otvor vnitřního kroužku má toleranci E10. Příslušný hřídel by měl mít toleranci mezi h6 a h9.
Upozornění	Kloubová hlava má velmi vysokou únavovou pevnost při střídavém namáhání, je necitlivá vůči nečistotám, prachu a žmolkům, odolává korozi a chemikáliím. Hodí se pro rotující, kmitající a lineární pohyby. Připojovací rozměry vyhovují rozměrové řadě K podle DIN ISO 12240.
