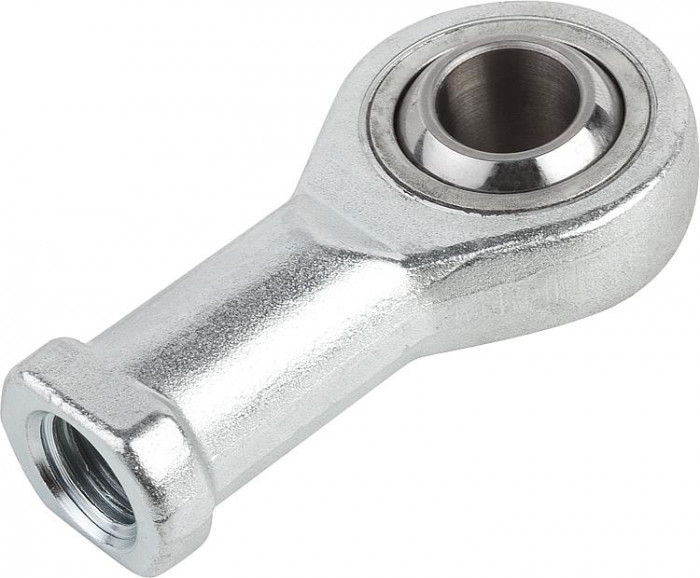

Kloubové hlavice s kluzným uložením, vnitřní závit

Popis produktu

Kód:	K0719
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kluzným uložením, vnitřní závit | K0719
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0719 Kloubové hlavice s kluzným uložením, vnitřní závit

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	d2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Nosnost dynamická (kN)	Nosnost statická (kN)
K0719.05	314,10 Kč	380,06 Kč		CAD	Pravý závit	5	M5	9mm	11	27mm	18mm	4	8mm	6mm	11,11	10	10	9	13°	7,5	8
K0719.06	314,10 Kč	380,06 Kč		CAD	Pravý závit	6	M6	10mm	13	30mm	20mm	5	9mm	6,75mm	12,7	12	10	11	13°	9,3	8,9
K0719.08	358,40 Kč	433,66 Kč		CAD	Pravý závit	8	M8	12,5mm	16	36mm	24mm	5	12mm	9mm	15,87	16	12	13	13°	16,7	14,1
K0719.10	418,70 Kč	506,63 Kč		CAD	Pravý závit	10	M10	15mm	19	43mm	28mm	6,5	14mm	10,5mm	19,05	20	15	17	13°	23,4	19,3
K0719.12	546,60 Kč	661,39 Kč		CAD	Pravý závit	12	M12	17,5mm	22	50mm	32mm	6,5	16mm	12mm	22,22	22	16	19	13°	32	23,5
K0719.16	871,90 Kč	1 055,00 Kč		CAD	Pravý závit	16	M16	22mm	27	64mm	42mm	8	21mm	15mm	28,57	28	22	22	15°	52,7	32
K0719.20	1 215,00 Kč	1 470,15 Kč		CAD	Pravý závit	20	M20×1,5	27,5mm	34	77mm	50mm	10	25mm	18mm	34,92	33	26	32	15°	78,1	43,8
K0719.22	1 395,80 Kč	1 688,92 Kč		CAD	Pravý závit	22	M22×1,5	30mm	37	84mm	54mm	12	28mm	20mm	38,1	37	26	32	15°	97,2	52,6
K0719.051	314,10 Kč	380,06 Kč		CAD	Levý závit	5	M5	9mm	11	27mm	18mm	4	8mm	6mm	11,11	10	10	9	13°	7,5	8
K0719.061	314,10 Kč	380,06 Kč		CAD	Levý závit	6	M6	10mm	13	30mm	20mm	5	9mm	6,75mm	12,7	12	10	11	13°	9,3	8,9
K0719.081	358,40 Kč	433,66 Kč		CAD	Levý závit	8	M8	12,5mm	16	36mm	24mm	5	12mm	9mm	15,87	16	12	13	13°	16,7	14,1
K0719.101	418,70 Kč	506,63 Kč		CAD	Levý závit	10	M10	15mm	19	43mm	28mm	6,5	14mm	10,5mm	19,05	20	15	17	13°	23,4	19,3
K0719.121	546,60 Kč	661,39 Kč		CAD	Levý závit	12	M12	17,5mm	22	50mm	32mm	6,5	16mm	12mm	22,22	22	16	19	13°	32	23,5
K0719.161	871,90 Kč	1 055,00 Kč		CAD	Levý závit	16	M16	22mm	27	64mm	42mm	8	21mm	15mm	28,57	28	22	22	15°	52,7	32
K0719.201	1 215,00 Kč	1 470,15 Kč		CAD	Levý závit	20	M20×1,5	27,5mm	34	77mm	50mm	10	25mm	18mm	34,92	33	26	32	15°	78,1	43,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	d2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Nosnost dynamická (kN)	Nosnost statická (kN)
K0719.221	1 395,80 Kč	1 688,92 Kč		CAD	Levý závit	22	M22×1,5	30mm	37	84mm	54mm	12	28mm	20mm	38,1	37	26	32	15°	97,2	52,6
K0719.1615	871,90 Kč	1 055,00 Kč		CAD	Pravý závit	16	M16×1,5	22mm	27	64mm	42mm	8	21mm	15mm	28,57	28	22	22	15°	52,7	32
K0719.10125	418,70 Kč	506,63 Kč		CAD	Pravý závit	10	M10×1,25	15mm	19	43mm	28mm	6,5	14mm	10,5mm	19,05	20	15	17	13°	23,4	19,3
K0719.12125	546,60 Kč	661,39 Kč		CAD	Pravý závit	12	M12×1,25	17,5mm	22	50mm	32mm	6,5	16mm	12mm	22,22	22	16	19	13°	32	23,5
K0719.16151	871,90 Kč	1 055,00 Kč		CAD	Levý závit	16	M16×1,5	22mm	27	64mm	42mm	8	21mm	15mm	28,57	28	22	22	15°	52,7	32
K0719.101251	418,70 Kč	506,63 Kč		CAD	Levý závit	10	M10×1,25	15mm	19	43mm	28mm	6,5	14mm	10,5mm	19,05	20	15	17	13°	23,4	19,3
K0719.121251	546,60 Kč	661,39 Kč		CAD	Levý závit	12	M12×1,25	17,5mm	22	50mm	32mm	6,5	16mm	12mm	22,22	22	16	19	13°	32	23,5
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Pouzdro o velikosti (D) 5–12 soustružená automatová ocel, od velikosti (D) 16 kovaná zušlechtěná ocel. Kloubová koule je z kalené ložiskové oceli, broušená a leštěná. Ložisková pánev je z automatové oceli s vlepenou teflonovou tkaninou.
Provedení	Pozinkováno.
Upozornění	Kluzné uložení kloubových hlavic je bezúdržbové. Připojovací rozměry vyhovují normě DIN 648 tvarové řady KJ.
