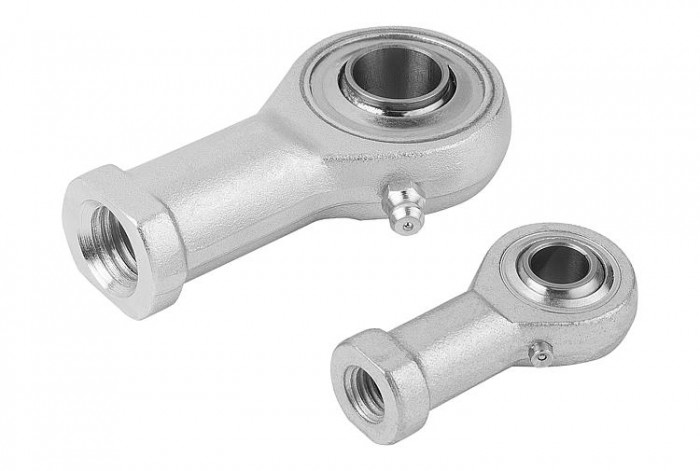

Kloubové hlavice s kuličkovým uložením, vnitřní závit

Popis produktu

Kód:	K0717
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kuličkovým uložením, vnitřní závit | K0717
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0717 Kloubové hlavice s kuličkovým uložením, vnitřní závit

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	d2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Nosnost dynamická (N)	Nosnost statická (N)	Mezní počet otáček n max. ot/min
K0717.06	1 073,80 Kč	1 299,30 Kč		CAD	Pravý závit	6	M6	10mm	13	30mm	20mm	5	9mm	6,75mm	9	12	10	11	8°	2750	650	1350
K0717.08	1 201,30 Kč	1 453,57 Kč		CAD	Pravý závit	8	M8	12,5mm	16	36mm	24mm	5	12mm	9mm	10,5	16	12	14	8,5°	4000	1000	1300
K0717.10	1 378,90 Kč	1 668,47 Kč		CAD	Pravý závit	10	M10	15mm	19	43mm	28mm	6,5	14mm	10,5mm	12	20	15	17	8°	4450	1450	1225
K0717.12	1 612,40 Kč	1 951,00 Kč		CAD	Pravý závit	12	M12	17,5mm	22	50mm	32mm	6,5	16mm	12mm	14,5	22	16	19	7,5°	4950	1800	1125
K0717.16	2 082,00 Kč	2 519,22 Kč		CAD	Pravý závit	16	M16	22mm	27	64mm	42mm	8	21mm	15mm	19	28	22	22	8°	6250	2350	975
K0717.20	2 645,00 Kč	3 200,45 Kč		CAD	Pravý závit	20	M20×1,5	27,5mm	34	77mm	50mm	10	25mm	18mm	24,5	33	26	30	7°	7900	3450	825
K0717.22	2 968,70 Kč	3 592,13 Kč		CAD	Pravý závit	22	M22×1,5	30mm	38	84mm	54mm	12	28mm	20mm	26	37	26	32	8°	9300	3980	725
K0717.061	1 073,80 Kč	1 299,30 Kč		CAD	Levý závit	6	M6	10mm	13	30mm	20mm	5	9mm	6,75mm	9	12	10	11	8°	2750	650	1350
K0717.081	1 201,30 Kč	1 453,57 Kč		CAD	Levý závit	8	M8	12,5mm	16	36mm	24mm	5	12mm	9mm	10,5	16	12	14	8,5°	4000	1000	1300
K0717.101	1 378,90 Kč	1 668,47 Kč		CAD	Levý závit	10	M10	15mm	19	43mm	28mm	6,5	14mm	10,5mm	12	20	15	17	8°	4450	1450	1225
K0717.121	1 612,40 Kč	1 951,00 Kč		CAD	Levý závit	12	M12	17,5mm	22	50mm	32mm	6,5	16mm	12mm	14,5	22	16	19	7,5°	4950	1800	1125
K0717.161	2 082,00 Kč	2 519,22 Kč		CAD	Levý závit	16	M16	22mm	27	64mm	42mm	8	21mm	15mm	19	28	22	22	8°	6250	2350	975
K0717.201	2 645,00 Kč	3 200,45 Kč		CAD	Levý závit	20	M20×1,5	27,5mm	34	77mm	50mm	10	25mm	18mm	24,5	33	26	30	7°	7900	3450	825
K0717.221	2 968,70 Kč	3 592,13 Kč		CAD	Levý závit	22	M22×1,5	30mm	38	84mm	54mm	12	28mm	20mm	26	37	26	32	8°	9300	3980	725
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Maznice trychtýřového tvaru podle DIN 3405Maznice trychtýřového tvaru podle DIN 3405

Kloubové hlavice – Maznice trychtýřového tvaru podle DIN 3405

K1134

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Pouzdro výkovek ze zápustkové oceli, zušlechtěno.
Provedení	Pozinkováno. Ložisková vůle 15 – 40 µm.
Upozornění	Kalené kuličkové uložení je dlouhodobě namazáno tukem a utěsněno krycími kotouči. Připojovací rozměry vyhovují normě DIN 648 tvarové řady KJ. Do D = 10 je kloubová hlava vybavena mazničkou trychtýřového tvaru DIN 3405/A. Od D = 12 s mazničkou kuželového tvaru DIN 71412/A.
