Pružinový konektor DIN 11024

Popis produktu

Kód:	K1137
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružinový konektor DIN 11024 | K1137
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1137 Pružinový konektor DIN 11024

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	d1	d2	D3	pro Ø čepu	L1	L2
K1137.11200	9,80 Kč	11,86 Kč		CAD	E	ocel	2mm	10mm	2,5	9–14	50	25
K1137.11300	10,10 Kč	12,22 Kč		CAD	E	ocel	3mm	18mm	3,5	10–16	60	28
K1137.11400	10,70 Kč	12,95 Kč		CAD	E	ocel	4mm	20mm	4,5	16–20	60	30
K1137.11500	21,60 Kč	26,14 Kč		CAD	E	ocel	5mm	24mm	6	20–28	85	40
K1137.11600	26,20 Kč	31,70 Kč		CAD	E	ocel	6mm	30mm	7	28–40	105	50
K1137.11700	47,00 Kč	56,87 Kč		CAD	E	ocel	7mm	30mm	8	28–45	105	50
K1137.12225	14,80 Kč	17,91 Kč		CAD	D	ocel	2,25mm	20mm	2,5	9–11,2	42	24
K1137.12280	17,20 Kč	20,81 Kč		CAD	D	ocel	2,8mm	20mm	3,2	11,2–14	48	26
K1137.12360	18,30 Kč	22,14 Kč		CAD	D	ocel	3,6mm	20mm	4	14–20	64	32
K1137.12450	20,20 Kč	24,44 Kč		CAD	D	ocel	4,5mm	25mm	5	20–26	80	39
K1137.12560	45,60 Kč	55,18 Kč		CAD	D	ocel	5,6mm	25mm	6,3	26–34	97	45
K1137.12630	51,10 Kč	61,83 Kč		CAD	D	ocel	6,3mm	30mm	7	34–45	125	56
K1137.12700	105,70 Kč	127,90 Kč		CAD	D	ocel	7mm	30mm	8	45–56	150	63
K1137.21200	12,00 Kč	14,52 Kč		CAD	E	nerezová ocel	2mm	10mm	2,5	7–8	40	25
K1137.21250	16,10 Kč	19,48 Kč		CAD	E	nerezová ocel	2,5mm	11mm	3	10–16	46	24
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	d1	d2	D3	pro Ø čepu	L1	L2
K1137.21300	19,10 Kč	23,11 Kč		CAD	E	nerezová ocel	3mm	16mm	3,5	16–18	60	34
K1137.21400	42,90 Kč	51,91 Kč		CAD	E	nerezová ocel	4mm	19mm	4,5	18–20	64	36
K1137.21500	73,80 Kč	89,30 Kč		CAD	E	nerezová ocel	5mm	26mm	6	20–28	82	45
K1137.21600	116,40 Kč	140,84 Kč		CAD	E	nerezová ocel	6mm	30mm	7	28–40	110	60
K1137.22225	15,60 Kč	18,88 Kč		CAD	D	nerezová ocel	2,5mm	20mm	2,5	7–9	42	24
K1137.22280	24,00 Kč	29,04 Kč		CAD	D	nerezová ocel	2,8mm	20mm	3,2	11–14	48	26
K1137.22360	62,80 Kč	75,99 Kč		CAD	D	nerezová ocel	3,6mm	20mm	4	14–20	64	32
K1137.22450	93,10 Kč	112,65 Kč		CAD	D	nerezová ocel	4,5mm	25mm	5	20–26	80	39
K1137.22560	129,20 Kč	156,33 Kč		CAD	D	nerezová ocel	5,6mm	25mm	6,3	26–34	97	45
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Vidlicové hlavice z oceli nebo nerezové oceli s vnějším závitemVidlicové hlavice z oceli nebo nerezové oceli…

Kloubové hlavice – Vidlicové hlavice z oceli nebo nerezové oceli s vnějším závitem

K1459

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel nebo nerez 1.4310.

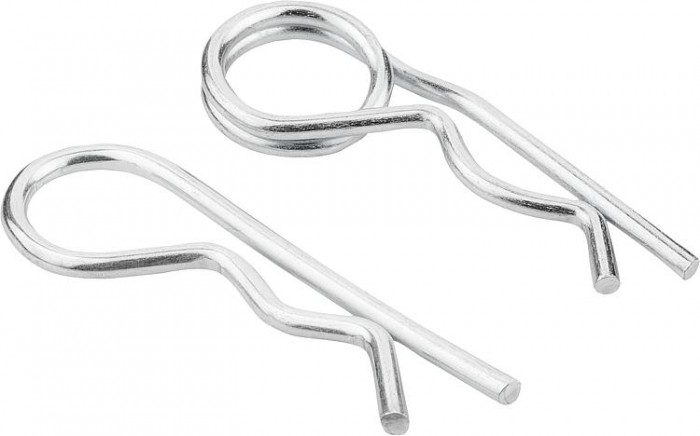

Odkaz na výkres	Provedení E: s jednoduchým závitem Provedení D: s dvojitým závitem
Provedení	Ocel, pozinkovaná. Nerez bez povrchové úpravy.
Upozornění	Pružinové závlačky slouží k zajišťování čepů a os. Jsou snadno montovatelné a znovupoužitelné. Konce jsou seříznuté bez ostrých hran. Pružinové závlačky s dvojitým závitem mají plošší tvar pružiny a jsou tak lehce montovatelné. Díky dvojitému závitu lze jednodušeji nainstalovat přídržné lanko proti ztrátě.
