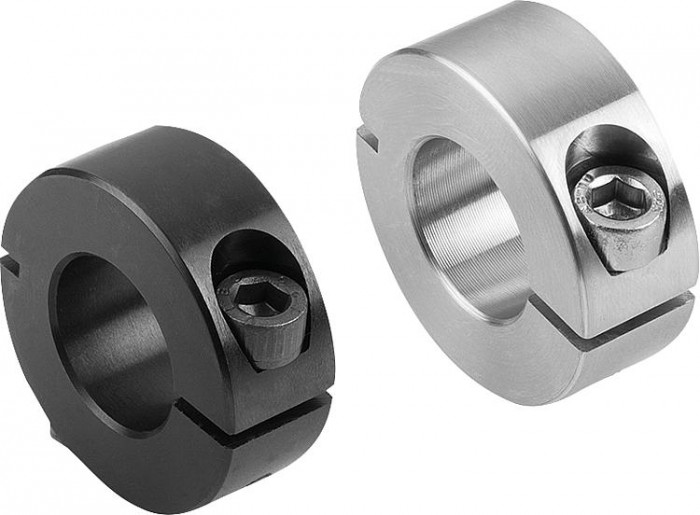

Drážkované upínací kroužky, vnější

Popis produktu

Kód:	K0611
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Drážkované upínací kroužky, vnější | K0611
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0611 Drážkované upínací kroužky, vnější

Varianty
Technické parametry

Detail zavřít

Zruš filtr

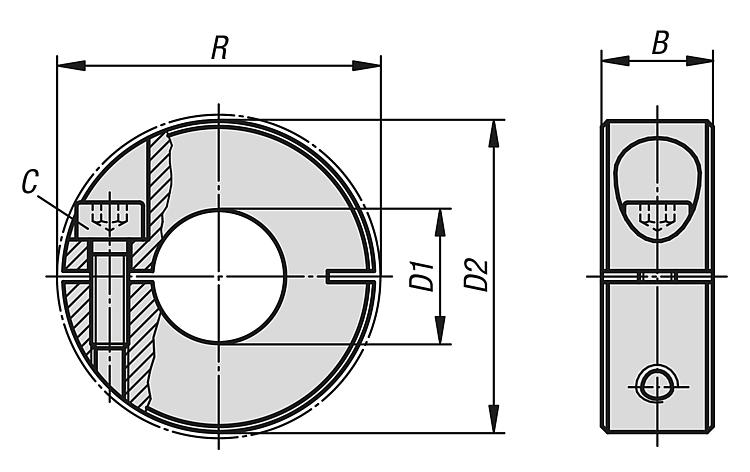

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.100401	72,40 Kč	87,60 Kč		.step	vnější drážkování	ocel	–	9	M3×8	4	16	20,7
K0611.100402	157,30 Kč	190,33 Kč		.step	vnější drážkování	nerezová ocel	1.4305	9	M3×8	4	16	20,7
K0611.100403	102,70 Kč	124,27 Kč		.step	vnější drážkování	hliník	–	9	M3×8	4	16	20,7
K0611.100404	201,60 Kč	243,94 Kč		3D	vnější drážkování	nerezová ocel	1.4404	9	M3×8	4	16	20,7
K0611.100501	72,40 Kč	87,60 Kč		.step	vnější drážkování	ocel	–	9	M3×8	5	16	20,7
K0611.100502	157,30 Kč	190,33 Kč		.step	vnější drážkování	nerezová ocel	1.4305	9	Mx8	5	16	20,7
K0611.100503	102,70 Kč	124,27 Kč		.step	vnější drážkování	hliník	–	9	M3×8	5	16	20,7
K0611.100504	201,60 Kč	243,94 Kč		3D	vnější drážkování	nerezová ocel	1.4404	9	M3×8	5	16	20,7
K0611.100601	72,40 Kč	87,60 Kč		.step	vnější drážkování	ocel	–	9	M3×8	6	16	20,7
K0611.100602	157,30 Kč	190,33 Kč		.step	vnější drážkování	nerezová ocel	1.4305	9	M3×8	6	16	20,7
K0611.100603	102,70 Kč	124,27 Kč		.step	vnější drážkování	hliník	–	9	M3×8	6	16	20,7
K0611.100604	201,60 Kč	243,94 Kč		3D	vnější drážkování	nerezová ocel	1.4404	9	M3×8	6	16	20,7
K0611.100801	72,40 Kč	87,60 Kč		.step	vnější drážkování	ocel	–	9	M3×8	8	18	22,4
K0611.100802	170,40 Kč	206,18 Kč		.step	vnější drážkování	nerezová ocel	1.4305	9	M3×8	8	18	22,4
K0611.100803	109,80 Kč	132,86 Kč		.step	vnější drážkování	hliník	–	9	M3×8	8	18	22,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.100804	218,30 Kč	264,14 Kč		3D	vnější drážkování	nerezová ocel	1.4404	9	M3×8	8	18	22,4
K0611.101001	84,40 Kč	102,12 Kč		.step	vnější drážkování	ocel	–	9	M3×10	10	24	26
K0611.101002	216,30 Kč	261,72 Kč		.step	vnější drážkování	nerezová ocel	1.4305	9	M3×10	10	24	26
K0611.101003	131,40 Kč	158,99 Kč		.step	vnější drážkování	hliník	–	9	M3×10	10	24	26
K0611.101004	277,50 Kč	335,78 Kč		3D	vnější drážkování	nerezová ocel	1.4404	9	M3×10	10	24	26
K0611.101201	94,00 Kč	113,74 Kč		.step	vnější drážkování	ocel	–	11	M4×12	12	28	31,8
K0611.101202	224,00 Kč	271,04 Kč		.step	vnější drážkování	nerezová ocel	1.4305	11	M4×12	12	28	31,8
K0611.101203	142,00 Kč	171,82 Kč		.step	vnější drážkování	hliník	–	11	M4×12	12	28	31,8
K0611.101204	287,60 Kč	348,00 Kč		3D	vnější drážkování	nerezová ocel	1.4404	11	M4×12	12	28	31,8
K0611.101501	111,20 Kč	134,55 Kč		.step	vnější drážkování	ocel	–	13	M5×16	15	34	39,4
K0611.101502	267,40 Kč	323,55 Kč		.step	vnější drážkování	nerezová ocel	1.4305	13	M5×16	15	34	39,4
K0611.101503	212,50 Kč	257,13 Kč		.step	vnější drážkování	hliník	–	13	M5×16	15	34	39,4
K0611.101504	343,40 Kč	415,51 Kč		3D	vnější drážkování	nerezová ocel	1.4404	13	M5×16	15	34	39,4
K0611.101601	111,20 Kč	134,55 Kč		.step	vnější drážkování	ocel	–	13	M5×16	16	34	39,4
K0611.101602	267,40 Kč	323,55 Kč		.step	vnější drážkování	nerezová ocel	1.4305	13	M5×16	16	34	39,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.101603	212,50 Kč	257,13 Kč		.step	vnější drážkování	hliník	–	13	M5×16	16	34	39,4
K0611.101604	343,40 Kč	415,51 Kč		3D	vnější drážkování	nerezová ocel	1.4404	13	M5×16	16	34	39,4
K0611.101801	125,40 Kč	151,73 Kč		.step	vnější drážkování	ocel	–	13	M5×16	18	36	41,1
K0611.101802	305,90 Kč	370,14 Kč		.step	vnější drážkování	nerezová ocel	1.4305	13	M5×16	18	36	41,1
K0611.101803	241,20 Kč	291,85 Kč		.step	vnější drážkování	hliník	–	13	M5×16	18	36	41,1
K0611.101804	392,80 Kč	475,29 Kč		3D	vnější drážkování	nerezová ocel	1.4404	13	M5×16	18	36	41,1
K0611.102001	141,80 Kč	171,58 Kč		.step	vnější drážkování	ocel	–	15	M6×18	20	40	46,4
K0611.102002	372,30 Kč	450,48 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	20	40	46,4
K0611.102003	241,20 Kč	291,85 Kč		.step	vnější drážkování	hliník	–	15	M6×18	20	40	46,4
K0611.102004	438,10 Kč	530,10 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	20	40	46,4
K0611.102201	150,20 Kč	181,74 Kč		.step	vnější drážkování	ocel	–	15	M6×18	22	42	48,1
K0611.102202	390,90 Kč	472,99 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	22	42	48,1
K0611.102203	248,60 Kč	300,81 Kč		.step	vnější drážkování	hliník	–	15	M6×18	22	42	48,1
K0611.102204	460,00 Kč	556,60 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	22	42	48,1
K0611.102501	153,20 Kč	185,37 Kč		.step	vnější drážkování	ocel	–	15	M6×18	25	45	50,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.102502	411,90 Kč	498,40 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	25	45	50,8
K0611.102503	292,30 Kč	353,68 Kč		.step	vnější drážkování	hliník	–	15	M6×18	25	45	50,8
K0611.102504	484,60 Kč	586,37 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	25	45	50,8
K0611.102801	169,10 Kč	204,61 Kč		.step	vnější drážkování	ocel	–	15	M6×18	28	48	53,7
K0611.102802	463,30 Kč	560,59 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	28	48	53,7
K0611.102803	380,20 Kč	460,04 Kč		.step	vnější drážkování	hliník	–	15	M6×18	28	48	53,7
K0611.102804	546,00 Kč	660,66 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	28	48	53,7
K0611.103001	194,20 Kč	234,98 Kč		.step	vnější drážkování	ocel	–	15	M6×18	30	54	58,6
K0611.103002	475,60 Kč	575,48 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	30	54	58,6
K0611.103003	380,20 Kč	460,04 Kč		.step	vnější drážkování	hliník	–	15	M6×18	30	54	58,6
K0611.103004	559,40 Kč	676,87 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	30	54	58,6
K0611.104001	224,30 Kč	271,40 Kč		.step	vnější drážkování	ocel	–	15	Mx18	40	60	65
K0611.104002	593,80 Kč	718,50 Kč		.step	vnější drážkování	nerezová ocel	1.4305	15	M6×18	40	60	65
K0611.104003	504,80 Kč	610,81 Kč		.step	vnější drážkování	hliník	–	15	M6×18	40	60	65
K0611.104004	699,00 Kč	845,79 Kč		3D	vnější drážkování	nerezová ocel	1.4404	15	M6×18	40	60	65
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel 1.0718. Nerezová ocel 1.4305. Nerezová ocel 1.4404. Hliník.
Provedení	Ocel brynýrována, šroub z oceli 12.9. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A2–70. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A4–70. Hliník bez povrchové úpravy, šroub z nerezové oceli A2–70.
Upozornění	Drážkované upínací kroužky, vnější obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele. Tolerance hřídele by se měla pohybovat v rámci h11. Na základě proříznutí na vnější straně svěracího kroužku lze dosahovat až o 15 % vyšších svěracích sil než u provedení s proříznutím na vnitřní straně. Otvor zůstává válcový, čímž je hřídel přesně obepnuta. Menší nevyváženost. Upínací kroužky z nerezové oceli A4 jsou na vnějším průměru označeny malým středicím bodem.
Teplotní rozsah	–40 °C až +175 °C.
Na vyžádání	Jiné rozměry.
