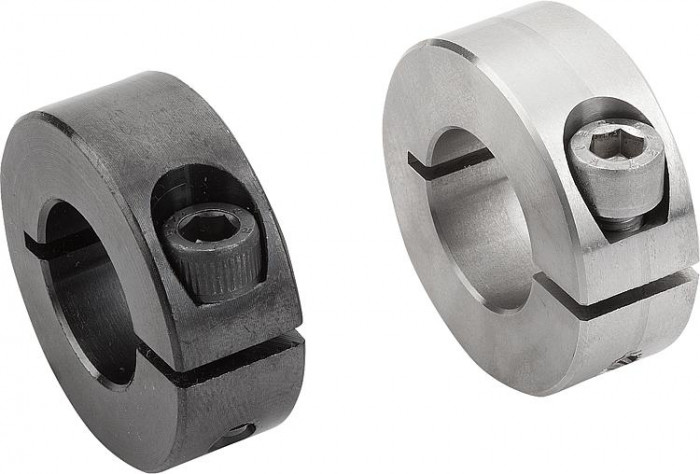

Drážkované upínací kroužky, vnitřní

Popis produktu

Kód:	K0611
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Drážkované upínací kroužky, vnitřní | K0611
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K0611 Drážkované upínací kroužky, vnitřní

Varianty
Technické parametry

Detail zavřít

Zruš filtr

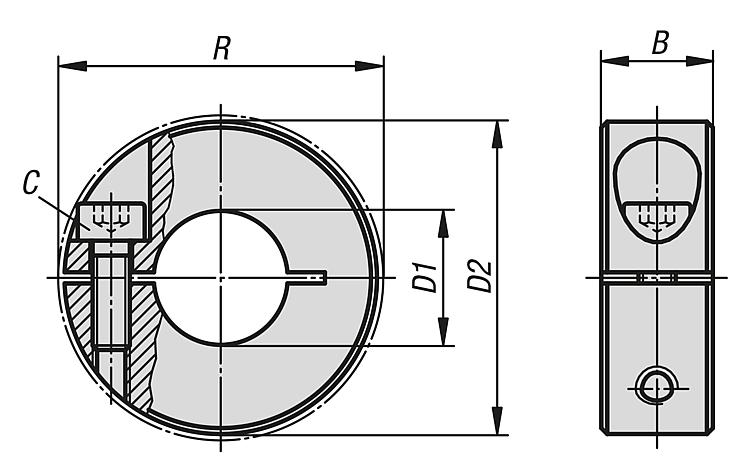

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.00401	77,60 Kč	93,90 Kč		3D	vnitřní drážkování	ocel	–	9	M3×8	4	16	20,7
K0611.00402	168,30 Kč	203,64 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	9	M3×8	4	16	20,7
K0611.00403	110,10 Kč	133,22 Kč		.step	vnitřní drážkování	hliník	–	9	M3×8	4	16	20,7
K0611.00404	218,30 Kč	264,14 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	9	M3×8	4	16	20,7
K0611.00501	77,60 Kč	93,90 Kč		3D	vnitřní drážkování	ocel	–	9	M3×8	5	16	20,7
K0611.00502	168,30 Kč	203,64 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	9	M3×8	5	16	20,7
K0611.00503	110,10 Kč	133,22 Kč		.step	vnitřní drážkování	hliník	–	9	M3×8	5	16	20,7
K0611.00504	218,30 Kč	264,14 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	9	M3×8	5	16	20,7
K0611.00601	77,60 Kč	93,90 Kč		3D	vnitřní drážkování	ocel	–	9	M3×8	6	16	20,7
K0611.00602	168,30 Kč	203,64 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	9	M3×8	6	16	20,7
K0611.00603	110,10 Kč	133,22 Kč		.step	vnitřní drážkování	hliník	–	9	M3×8	6	16	20,7
K0611.00604	218,30 Kč	264,14 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	9	M3×8	6	16	20,7
K0611.00801	77,60 Kč	93,90 Kč		3D	vnitřní drážkování	ocel	–	9	M3×8	8	18	22,4
K0611.00802	181,90 Kč	220,10 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	9	M3×8	8	18	22,4
K0611.00803	117,20 Kč	141,81 Kč		.step	vnitřní drážkování	hliník	–	9	M3×8	8	18	22,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.00804	236,80 Kč	286,53 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	9	M3×8	8	18	22,4
K0611.01001	91,00 Kč	110,11 Kč		3D	vnitřní drážkování	ocel	–	9	M3×10	10	24	26
K0611.01002	231,60 Kč	280,24 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	9	M3×10	10	24	26
K0611.01003	140,70 Kč	170,25 Kč		.step	vnitřní drážkování	hliník	–	9	M3×10	10	24	26
K0611.01004	300,70 Kč	363,85 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	9	M3×10	10	24	26
K0611.01201	100,80 Kč	121,97 Kč		3D	vnitřní drážkování	ocel	–	11	M4×12	12	28	31,8
K0611.01202	239,00 Kč	289,19 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	11	M4×12	12	28	31,8
K0611.01203	152,10 Kč	184,04 Kč		.step	vnitřní drážkování	hliník	–	11	M4×12	12	28	31,8
K0611.01204	311,10 Kč	376,43 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	11	M4×12	12	28	31,8
K0611.01501	119,40 Kč	144,47 Kč		3D	vnitřní drážkování	ocel	–	13	M5×16	15	34	39,4
K0611.01502	286,00 Kč	346,06 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	13	M5×16	15	34	39,4
K0611.01503	227,00 Kč	274,67 Kč		.step	vnitřní drážkování	hliník	–	13	M5×16	15	34	39,4
K0611.01504	372,30 Kč	450,48 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	13	M5×16	15	34	39,4
K0611.01601	119,40 Kč	144,47 Kč		3D	vnitřní drážkování	ocel	–	13	M5×16	16	34	39,4
K0611.01602	286,00 Kč	346,06 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	13	M5×16	16	34	39,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.01603	227,00 Kč	274,67 Kč		.step	vnitřní drážkování	hliník	–	13	M5×16	16	34	39,4
K0611.01604	372,30 Kč	450,48 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	13	M5×16	16	34	39,4
K0611.01801	134,10 Kč	162,26 Kč		3D	vnitřní drážkování	ocel	–	13	M5×16	18	36	41,1
K0611.01802	327,20 Kč	395,91 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	13	M5×16	18	36	41,1
K0611.01803	257,60 Kč	311,70 Kč		.step	vnitřní drážkování	hliník	–	13	M5×16	18	36	41,1
K0611.01804	424,80 Kč	514,01 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	13	M5×16	18	36	41,1
K0611.02001	151,90 Kč	183,80 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	20	40	46,4
K0611.02002	397,70 Kč	481,22 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	20	40	46,4
K0611.02003	257,60 Kč	311,70 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	20	40	46,4
K0611.02004	478,00 Kč	578,38 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	20	40	46,4
K0611.02201	160,30 Kč	193,96 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	22	42	48,1
K0611.02202	417,90 Kč	505,66 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	22	42	48,1
K0611.02203	266,10 Kč	321,98 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	22	42	48,1
K0611.02204	501,80 Kč	607,18 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	22	42	48,1
K0611.02501	163,90 Kč	198,32 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	25	45	50,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
K0611.02502	440,90 Kč	533,49 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	25	45	50,8
K0611.02503	312,80 Kč	378,49 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	25	45	50,8
K0611.02504	528,80 Kč	639,85 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	25	45	50,8
K0611.02801	180,80 Kč	218,77 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	28	48	53,7
K0611.02802	496,30 Kč	600,52 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	28	48	53,7
K0611.02803	406,50 Kč	491,87 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	28	48	53,7
K0611.02804	595,20 Kč	720,19 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	28	48	53,7
K0611.03001	207,30 Kč	250,83 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	30	54	58,6
K0611.03002	508,60 Kč	615,41 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	30	54	58,6
K0611.03003	406,50 Kč	491,87 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	30	54	58,6
K0611.03004	610,20 Kč	738,34 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	30	54	58,6
K0611.04001	239,30 Kč	289,55 Kč		3D	vnitřní drážkování	ocel	–	15	M6×18	40	60	65
K0611.04002	635,60 Kč	769,08 Kč		3D	vnitřní drážkování	nerezová ocel	1.4305	15	M6×18	40	60	65
K0611.04003	540,00 Kč	653,40 Kč		.step	vnitřní drážkování	hliník	–	15	M6×18	40	60	65
K0611.04004	762,70 Kč	922,87 Kč		3D	vnitřní drážkování	nerezová ocel	1.4404	15	M6×18	40	60	65
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel 1.0718. Nerezová ocel 1.4305. Nerezová ocel 1.4404. Hliník.
Provedení	Ocel brynýrována, šroub z oceli 12.9. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A2–70. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A4–70. Hliník bez povrchové úpravy, šroub z nerezové oceli A2–70.
Upozornění	Drážkované upínací kroužky, vnitřní obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele. Tolerance hřídele by se měla pohybovat v rámci h11. Upínací kroužky z nerezové oceli A4 jsou na vnějším průměru označeny malým středicím bodem.
Pracovní teplota	–40 °C až +175 °C.
Na vyžádání	Jiné rozměry.
