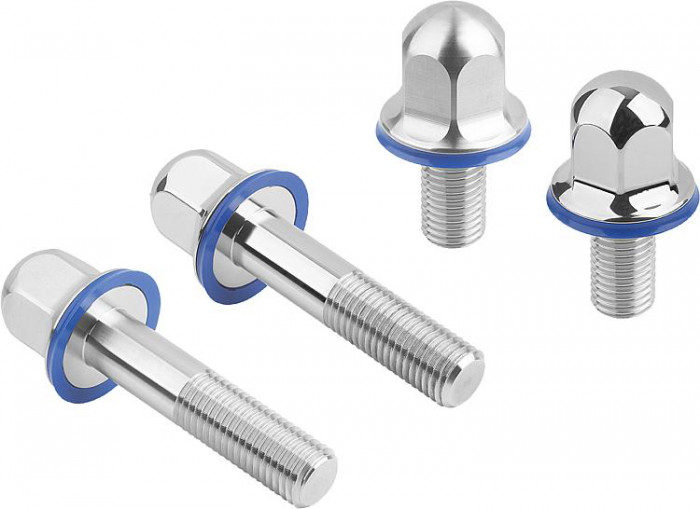

Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN

Name: Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN
Brand: Kipp
SKU: K1647
Availability: InStock

Novinka

Popis produktu

Kód:	K1647
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN | K1647
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1647 Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW
K1647.1104X08	139,90 Kč	169,28 Kč		3D	A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	8	5,9	3	7
K1647.1104X10	140,90 Kč	170,49 Kč		3D	A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	10	5,9	3	7
K1647.1104X12	142,90 Kč	172,91 Kč		3D	A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	12	5,9	3	7
K1647.1104X16	147,50 Kč	178,48 Kč		3D	A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	16	5,9	3	7
K1647.1104X20	153,00 Kč	185,13 Kč		3D	A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	20	5,9	3	7
K1647.1104X25	162,00 Kč	196,02 Kč		3D	B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	25	5,9	3	7
K1647.1104X30	168,00 Kč	203,28 Kč		3D	B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	30	5,9	3	7
K1647.1104X35	176,20 Kč	213,20 Kč		3D	B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	35	5,9	3	7
K1647.1104X40	184,10 Kč	222,76 Kč		3D	B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	40	5,9	3	7
K1647.1105X10	124,00 Kč	150,04 Kč		3D	A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	10	7,4	3	8
K1647.1105X12	125,40 Kč	151,73 Kč		3D	A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	12	7,4	3	8
K1647.1105X16	126,70 Kč	153,31 Kč		3D	A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	16	7,4	3	8
K1647.1105X20	135,50 Kč	163,96 Kč		3D	A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	20	7,4	3	8
K1647.1105X25	140,40 Kč	169,88 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	25	7,4	3	8
K1647.1105X30	153,80 Kč	186,10 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	30	7,4	3	8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW
K1647.1105X35	168,00 Kč	203,28 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	35	7,4	3	8
K1647.1105X40	180,60 Kč	218,53 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	40	7,4	3	8
K1647.1105X45	207,10 Kč	250,59 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	45	7,4	3	8
K1647.1105X50	231,90 Kč	280,60 Kč		3D	B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	50	7,4	3	8
K1647.1106X12	150,00 Kč	181,50 Kč		.step	A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	12	9,1	3	10
K1647.1106X16	152,10 Kč	184,04 Kč		3D	A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	16	9,1	3	10
K1647.1106X20	156,80 Kč	189,73 Kč		3D	A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	20	9,1	3	10
K1647.1106X25	165,80 Kč	200,62 Kč		3D	A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	25	9,1	3	10
K1647.1106X30	177,30 Kč	214,53 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	30	9,1	3	10
K1647.1106X35	192,30 Kč	232,68 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	35	9,1	3	10
K1647.1106X40	204,60 Kč	247,57 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	40	9,1	3	10
K1647.1106X45	219,30 Kč	265,35 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	45	9,1	3	10
K1647.1106X50	237,40 Kč	287,25 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	50	9,1	3	10
K1647.1106X60	318,00 Kč	384,78 Kč		3D	B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	60	9,1	3	10
K1647.1108X16	231,90 Kč	280,60 Kč		3D	A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	16	11,7	3	13
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW
K1647.1108X20	236,30 Kč	285,92 Kč		3D	A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	20	11,7	3	13
K1647.1108X25	246,40 Kč	298,14 Kč		3D	A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	25	11,7	3	13
K1647.1108X30	253,50 Kč	306,74 Kč		3D	A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	30	11,7	3	13
K1647.1108X35	270,20 Kč	326,94 Kč		3D	A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	35	11,7	3	13
K1647.1108X40	286,00 Kč	346,06 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	40	11,7	3	13
K1647.1108X45	310,60 Kč	375,83 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	45	11,7	3	13
K1647.1108X50	327,20 Kč	395,91 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	50	11,7	3	13
K1647.1108X60	362,80 Kč	438,99 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	60	11,7	3	13
K1647.1108X70	389,50 Kč	471,30 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	70	11,7	3	13
K1647.1108X80	473,70 Kč	573,18 Kč		3D	B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	80	11,7	3	13
K1647.1110X20	294,70 Kč	356,59 Kč		3D	A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	20	15	4	16
K1647.1110X25	299,10 Kč	361,91 Kč		3D	A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	25	15	4	16
K1647.1110X30	310,00 Kč	375,10 Kč		3D	A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	30	15	4	16
K1647.1110X35	329,40 Kč	398,57 Kč		3D	A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	35	15	4	16
K1647.1110X40	358,40 Kč	433,66 Kč		3D	A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	40	15	4	16
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW
K1647.1110X45	376,70 Kč	455,81 Kč		3D	B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	45	15	4	16
K1647.1110X50	399,60 Kč	483,52 Kč		3D	B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	50	15	4	16
K1647.1110X60	429,90 Kč	520,18 Kč		3D	B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	60	15	4	16
K1647.1110X70	471,70 Kč	570,76 Kč		3D	B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	70	15	4	16
K1647.1110X80	511,60 Kč	619,04 Kč		3D	B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	80	15	4	16
K1647.1112X25	477,20 Kč	577,41 Kč		3D	A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	25	16,1	5	18
K1647.1112X30	522,50 Kč	632,23 Kč		3D	A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	30	16,1	5	18
K1647.1112X35	530,50 Kč	641,91 Kč		3D	A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	35	16,1	5	18
K1647.1112X40	541,10 Kč	654,73 Kč		3D	A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	40	16,1	5	18
K1647.1112X45	576,90 Kč	698,05 Kč		3D	A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	45	16,1	5	18
K1647.1112X50	598,80 Kč	724,55 Kč		.step	B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	50	16,1	5	18
K1647.1112X60	652,30 Kč	789,28 Kč		3D	B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	60	16,1	5	18
K1647.1112X70	706,90 Kč	855,35 Kč		3D	B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	70	16,1	5	18
K1647.1112X80	826,80 Kč	1 000,43 Kč		3D	B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	80	16,1	5	18
K1647.1116X30	664,90 Kč	804,53 Kč		3D	A	bez dříku	leštěno	–	M16	35	37,25	3	32,1	30	21,8	6	24
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3

Související produkty

Stavitelné nožky v provedení Hygienic DESIGNStavitelné nožky v provedení Hygienic DESIGN

Novinka

Šrouby – Stavitelné nožky v provedení Hygienic DESIGN

K1303

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Šroubový systém Hygienic DESIGN byl vyvinut speciálně pro použití v potravinářských provozech. Zvláštní pozornost byla věnována geometrii optimalizované pro čištění a drsnosti povrchu Ra ≤ 0,8 µm. Celkové balení doplňuje rychlé a snadné vkládání výrobku díky předem namontovanému těsnicímu kroužku.
Materiál	Šroub se šestihrannou hlavou z nerezové oceli 1.4404. Těsnicí kroužek: EU10/2011 a FDA-konformní termoplast (POM).
Provedení	Šroub se šestihrannou hlavou: nerezová ocel, leštěná nebo neleštěná. Těsnicí kroužek: RAL5002 – ultramarínová modř (POM).
Upozornění	Dosedací plocha těsnicího kroužku musí být v ideálním případě rovná a kolmá ke šroubovému otvoru a musí mít drsnost povrchu Ra ≤ 0,8 µm. Těsnicí kroužek nevhodný pro čištění kyselinami (hodnota pH < 4) a oxidačními prostředky.
Teplotní rozsah	–20° až +100°C (POM).
Přednosti	Předmontovaný, vyměnitelný těsnicí kroužek. Potravinářské materiály. Geometrie optimalizovaná pro čištění.
Na vyžádání	Nestandardní provedení.
Pozor	Vhodnost šroubení Hygienic Design pro danou aplikaci musí zkontrolovat uživatel. V závislosti na zatížení a vnějších vlivech (teplota, čisticí médium, médium výrobku) je třeba těsnicí kroužek pravidelně kontrolovat a v případě potřeby vyměnit.
Příslušenství	Těsnicí kroužky K1649. Šestihranné matice z nerezové oceli s těsnicím kroužkem K1648. Nástrčná hlava klíče s plastovými vložkami K1361. Očkový / otevřený klíč s ochranným nástavcem K1362.
Provedení závitu	M4 – M16.
Rozsah dodávky	Šroub se šestihrannou hlavou včet. těsnění.
Odkaz na výkres	Šroub se šestihrannou hlavou Těsnicí kroužek
