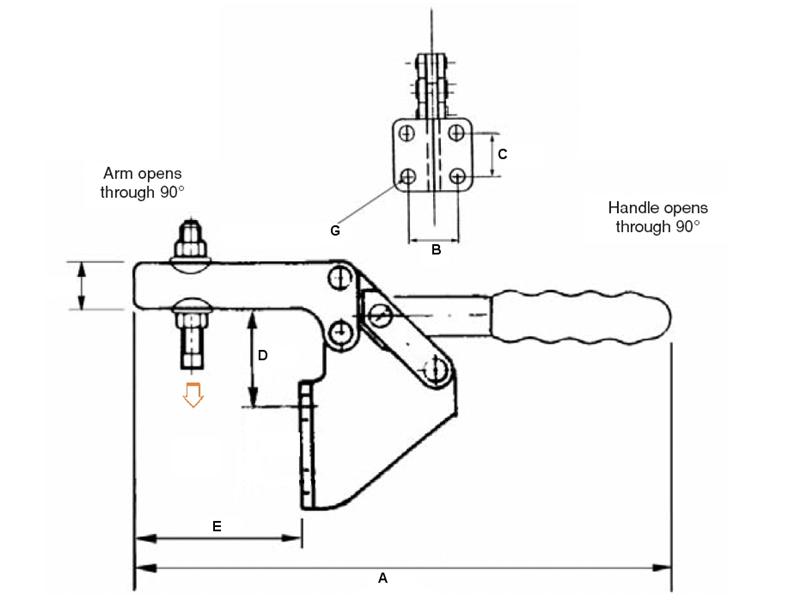

Úhlová patka, nastavitelný přítlačný šroub
| Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) |
|---|---|---|---|---|---|---|
| H100/3B | 110 | 18 | 15 | 20 | 33 | 4,8 |
| H200/3B | 140 | 25,4 | 21,4 | 24 | 38 | 5 |
| H300/3B | 195 | 28,57 | 23,8 | 34 | 61 | 6,5 |
