SAOXM 100×40 ED-85 NPT3/8-IG

Popis produktu

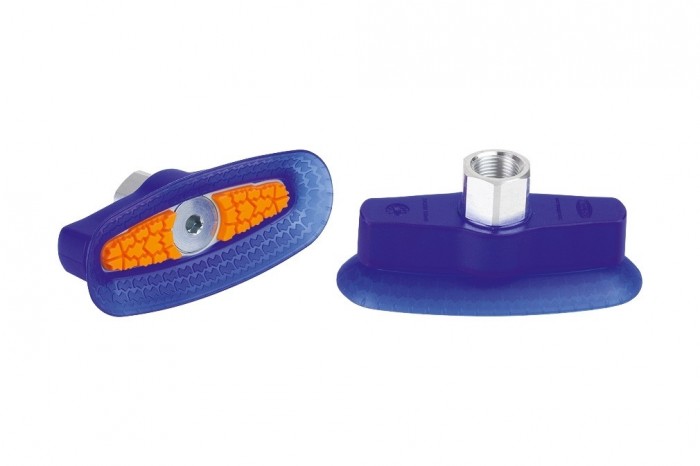

High-Speed bell shaped suction cup for (oval) very dynamic handling of smooth and oily workpieces

Kód:	10.01.24.00044
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	približne 4 týždne od objednania. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOXM 100x40 ED-85 NPT3/8-IG | 10.01.24.00044
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Download product data sheet

• Varianty
• Technické parametre

Rozměry (L×B)	100 × 40 mm
Materiál přísavky	Elastodur
Vakuové připojení	NPT3/8-F
Boční síla	135 N
Boční síla (olejový povrch)	156 N
Hmotnost​	105 g
Sací síla	173 N
Tvrdost materiálu	85 °Sh
Materiál vsuvky	Brass
Poloměr zakřivení (min) (vypuklý)	32 mm
Doplňková funkce	Friction Disc
Doporučený vnitřní průměr hadice	6 mm
Objem	24 cm³
Produktová řada	SAOXM

Detail zavřít

Zruš filter			51	41,6	6,1	NPT3/8-F	45,7	15	109	101,8	22	6	7,3
Objednávací kód	Základná cena bez DPH	Objednať	Bmax(S)	Bs	dn	G1	H	LG1	Lmax(S)	Ls	SW1	SW3	Z	CAD
10.01.24.00044	44,36 €		51mm	41,6mm	6,1mm	NPT3/8-F	45,7mm	15mm	109mm	101,8mm	22mm	6mm	7,3mm	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
