Otočné upínače, pneumatické

Name: Otočné upínače, pneumatické
Brand: Kipp
SKU: K1815
Availability: InStock

Novinka

Popis produktu

Kód:	K1815
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače, pneumatické | K1815
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1815 Otočné upínače pneumatické

Varianty
Technické parametre

Detail zavřít

Zruš filter

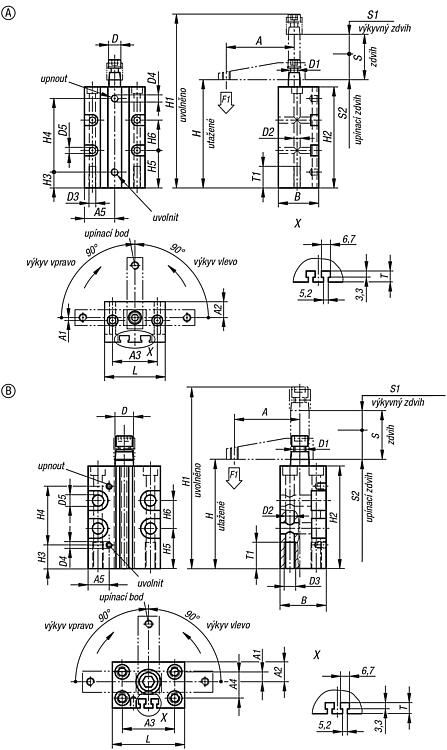

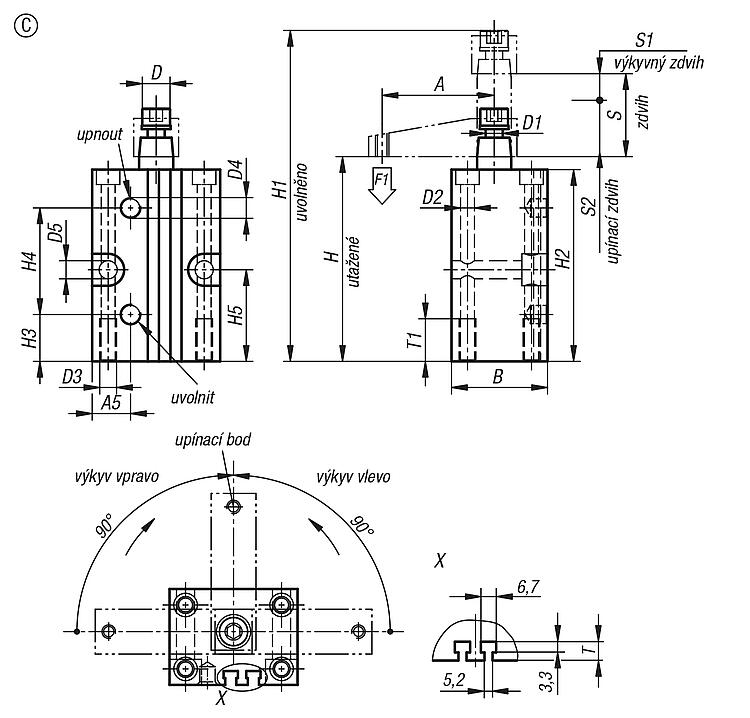

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	Veľkosť	A	A1	A2	A3	A4	A5	B	D	D1‎	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 N
K1815.1121	304,95 €	368,99 €		3D	otáčení doleva	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	30
K1815.1161	313,55 €	379,40 €		3D	otáčení doleva	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60
K1815.1201	317,24 €	383,86 €		3D	otáčení doleva	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80
K1815.1251	317,24 €	383,86 €		.step	otáčení doleva	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32	–	27	55	15	12	5	20	170
K1815.1321	329,54 €	398,74 €		3D	otáčení doleva	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	30	60	16	14	6,5	20	270
K1815.1401	341,83 €	413,61 €		3D	otáčení doleva	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40	–	31	70	16	15	8	25	450
K1815.1501	410,26 €	496,41 €		3D	otáčení doleva	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	30	85	15	15	6,5	30	700
K1815.1631	458,80 €	555,15 €		3D	otáčení doleva	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	30	100	15	15	8,5	30	1100
K1815.2121	304,95 €	368,99 €		3D	výkyv vlevo	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	30
K1815.2161	313,55 €	379,40 €		3D	výkyv vlevo	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60
K1815.2201	317,24 €	383,86 €		3D	výkyv vlevo	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80
K1815.2251	317,24 €	383,86 €		.step	výkyv vlevo	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32	–	27	55	15	12	5	20	170
K1815.2321	329,54 €	398,74 €		3D	výkyv vlevo	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	30	60	16	14	6,5	20	270
K1815.2401	341,83 €	413,61 €		3D	výkyv vlevo	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40	–	31	70	16	15	8	25	450
K1815.2501	410,26 €	496,41 €		3D	výkyv vlevo	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	30	85	15	15	6,5	30	700
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	Veľkosť	A	A1	A2	A3	A4	A5	B	D	D1‎	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 N
K1815.2631	458,80 €	555,15 €		3D	výkyv vlevo	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	30	100	15	15	8,5	30	1100
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Základní těleso, hliník. Dvojčinná pístnice, nerezová ocel.
Provedení	Základní těleso, černé, eloxované.
Upozornění	Výklopné upínače nacházejí uplatnění tam, kde postačí malé upínací síly nebo tehdy, musí-li upínací bod zůstat volný pro vložení a vyjmutí obrobku. Blokový tvar tělesa poskytuje univerzální možnosti upnutí. Magnetický píst je připraven na elektrické snímání koncové polohy. Včetně šroubu a pružné podložky k upevnění upínacích ramen, které lze dodat jako příslušenství. Výklopný upínač nesmí být při vyklápění ničím omezován. F1 = při 6 barech max. provozního tlaku.
Na vyžádání	Bezdotykový spínač.
Příslušenství	upínací rameno K1816 adaptér K1817
