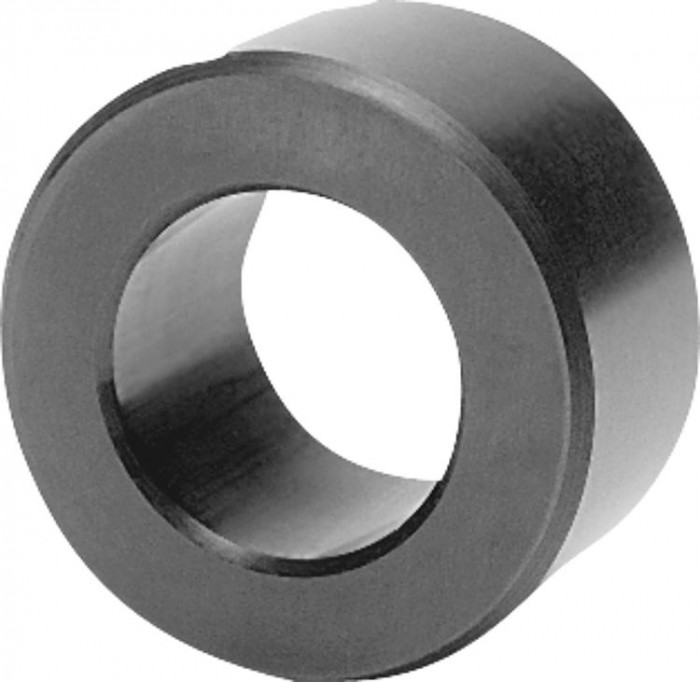

Strediace púzdra

Popis produktu

Kód:	K0936
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Strediace púzdra | K0936
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0936 Středicí pouzdra

TechnHinweis_Positionier-_Spannsystem_CZ

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	d1	L	Montážny otvor pre centrovacie púzdro Ø +0,010
K0936.113013	16,57 €	20,05 €		CAD	Jakost I	13*	19,04mm	13	19,016
K0936.113020	17,29 €	20,92 €		CAD	Jakost I	13*	19,04mm	20	19,016
K0936.116020	16,57 €	20,05 €		CAD	Jakost I	16*	25,042mm	20	25,016
K0936.116025	17,29 €	20,92 €		CAD	Jakost I	16*	25,042mm	25	25,016
K0936.120020	18,01 €	21,79 €		CAD	Jakost I	20*	35,042mm	20	35,018
K0936.120025	20,41 €	24,70 €		CAD	Jakost I	20*	35,042mm	25	35,018
K0936.125020	18,01 €	21,79 €		CAD	Jakost I	25*	35,042mm	20	35,018
K0936.125025	20,41 €	24,70 €		CAD	Jakost I	25*	35,042mm	25	35,018
K0936.130020	24,56 €	29,72 €		CAD	Jakost I	30*	45,042mm	20	45,018
K0936.130025	26,98 €	32,65 €		CAD	Jakost I	30*	45,042mm	25	45,018
K0936.135020	24,56 €	29,72 €		CAD	Jakost I	35*	45,042mm	20	45,018
K0936.135025	26,98 €	32,65 €		CAD	Jakost I	35*	45,042mm	25	45,018
K0936.135040	29,14 €	35,26 €		CAD	Jakost I	35*	45,042mm	40	45,018
K0936.135050	30,93 €	37,43 €		CAD	Jakost I	35*	45,042mm	50	45,018
K0936.150020	46,90 €	56,75 €		CAD	Jakost I	50*	63,546mm	20	63,521
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	d1	L	Montážny otvor pre centrovacie púzdro Ø +0,010
K0936.150040	53,64 €	64,90 €		CAD	Jakost I	50*	63,546mm	40	63,521
K0936.150050	57,60 €	69,70 €		CAD	Jakost I	50*	63,546mm	50	63,521
K0936.213013	16,57 €	20,05 €		CAD	Jakost II	13*	19,04mm	13	19,016
K0936.213020	17,29 €	20,92 €		CAD	Jakost II	13*	19,04mm	20	19,016
K0936.216020	16,57 €	20,05 €		CAD	Jakost II	16*	25,042mm	20	25,016
K0936.216025	17,29 €	20,92 €		CAD	Jakost II	16*	25,042mm	25	25,016
K0936.220020	18,01 €	21,79 €		CAD	Jakost II	20*	35,042mm	20	35,018
K0936.220025	20,41 €	24,70 €		CAD	Jakost II	20*	35,042mm	25	35,018
K0936.225020	18,01 €	21,79 €		CAD	Jakost II	25*	35,042mm	20	35,018
K0936.225025	20,41 €	24,70 €		CAD	Jakost II	25*	35,042mm	25	35,018
K0936.230020	24,56 €	29,72 €		CAD	Jakost II	30*	45,042mm	20	45,018
K0936.235025	26,98 €	32,65 €		CAD	Jakost II	35*	45,042mm	25	45,018
K0936.235040	29,14 €	35,26 €		CAD	Jakost II	35*	45,042mm	40	45,018
K0936.235050	30,93 €	37,43 €		CAD	Jakost II	35*	45,042mm	50	45,018
K0936.250025	49,80 €	60,26 €		CAD	Jakost II	50*	63,546mm	25	63,521
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	d1	L	Montážny otvor pre centrovacie púzdro Ø +0,010
K0936.250050	57,60 €	69,70 €		CAD	Jakost II	50*	63,546mm	50	63,521
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Detail

Materiál	Ocel na valivá ložiska.
Provedení	Tvrzeno a brynýrováno.
Upozornění	Při toleranci rozteče os ±0,005 mm a použití 2 středicích pouzder jakosti I lze docílit přesnosti reprodukce upínání v rozmezí ±0,013 mm. Při toleranci rozteče os ±0,03 mm a použití jednoho středicího pouzdra jakosti I a jednoho středicího pouzdra jakosti II lze docílit přesnosti reprodukce upínání v rozmezí ±0,04 mm. Středicí pouzdra se lehkým tlakem nalisují do uchycovacích otvorů upínacích desek. Další pokyny viz všeobecné Informace. * Tol. pro středicí pouzdro jakosti I +0,005 / +0,018 Tol. pro středicí pouzdro jakosti II +0,025 / +0,050
