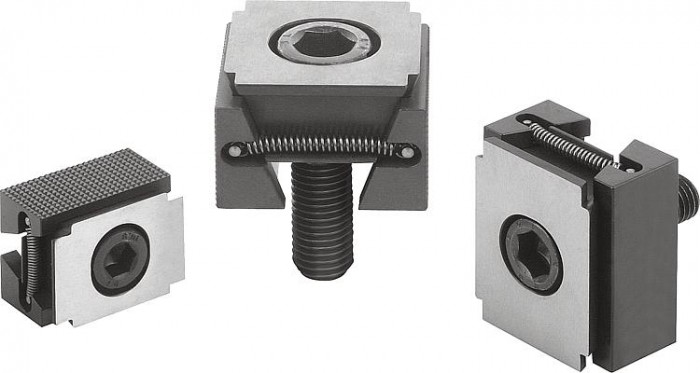

Klinové upínače, upínacie plochy hladké alebo s ryhovaním

Popis produktu

Kód:	K0039
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Klinové upínače, upínacie plochy hladké alebo s ryhovaním | K0039
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0039 Klínové upínače upínací plochy hladké nebo s rýhováním

Varianty
Technické parametre

Materiál	Dvojitý klín a upínací segmenty ze zušlechtěné oceli
Provedení	Dvojitý klín a upínací segmenty kalené, černé.

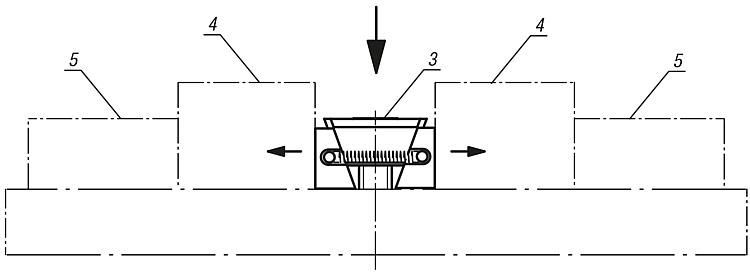

Upozornění	Upínací klíny se po stránce funkčnosti hodí pro vícečetná upínání. Díky klínu umožňují dosažení velkých upínacích sil. Klínový upínač lze připevnit šroubem nebo do T-drážky. Dotažením upínacího šroubu se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevným dorazům přípravku. Podélné díry ve dvojitých klínech umožňují posunutí upínače resp. vyrovnání tolerancí. Dráha posuvu: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mm

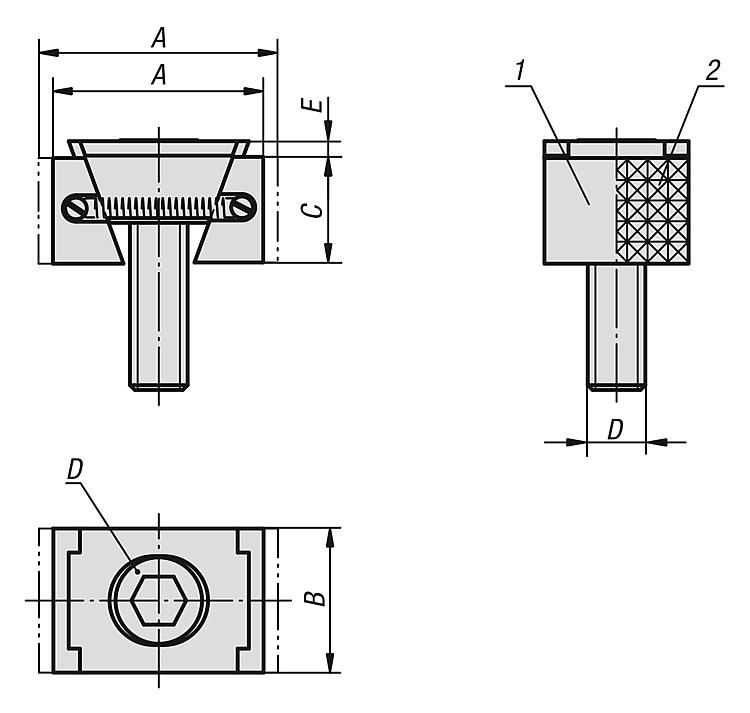

Odkaz na výkres	Válcový šroub DIN 6912 Upínací plochy, hladké Upínací plochy, s rýhováním Klínové upínače Obrobek Pevný doraz

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	A min.	A max.	B	C	E	D	Upínacia sila (kN)	Uťahovací moment Nm	CAD
K0039.1108	104,12 €		hladké provedení	30,5	33,5	24mm	15	2mm	M8×25	15	25	CAD
K0039.1110	137,74 €		hladké provedení	32	37	28mm	19	3,5mm	M10×25	20	49	CAD
K0039.1112	152,84 €		hladké provedení	44	49,5	30mm	22	3,5mm	M12×40	30	85	CAD
K0039.1116	216,70 €		hladké provedení	55	62	40mm	29	4mm	M16×60	50	210	CAD
K0039.1208	129,33 €		hladké provedení	30,5	33,5	30mm	15	2mm	M8×25	15	25	CAD
K0039.1210	161,25 €		hladké provedení	32	37	38mm	19	3,5mm	M10×25	20	49	CAD
K0039.1212	188,13 €		hladké provedení	44	49,5	48mm	22	3,5mm	M12×40	30	85	CAD
K0039.1216	241,79 €		hladké provedení	55	62	48mm	29	4mm	M16×60	50	210	CAD
K0039.2108	111,40 €		s rýhováním	30,5	33,5	24mm	15	2mm	M8×25	15	25	CAD
K0039.2110	147,39 €		s rýhováním	32	37	28mm	19	3,5mm	M10×25	20	49	CAD
K0039.2112	159,39 €		s rýhováním	44	49,5	30mm	22	3,5mm	M12×40	30	85	CAD
K0039.2116	229,68 €		s rýhováním	55	62	40mm	29	4mm	M16×60	50	210	CAD
K0039.2208	138,83 €		s rýhováním	30,5	33,5	30mm	15	2mm	M8×25	15	25	CAD
K0039.2210	169,69 €		s rýhováním	32	37	38mm	19	3,5mm	M10×25	20	49	CAD
K0039.2212	198,82 €		s rýhováním	44	49,5	48mm	22	3,5mm	M12×40	30	85	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	A min.	A max.	B	C	E	D	Upínacia sila (kN)	Uťahovací moment Nm	CAD
K0039.2216	255,87 €		s rýhováním	55	62	48mm	29	4mm	M16×60	50	210	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
