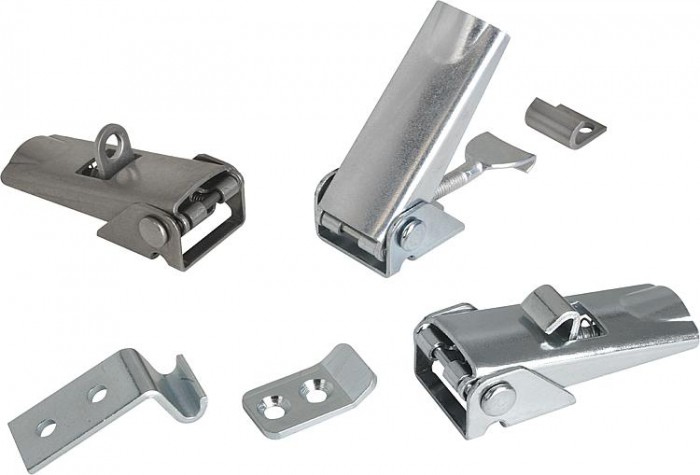

Sťahovacie spony nastaviteľné otvory pre priskrutkovanie zakryté

Popis produktu

Kód:	K0047
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sťahovacie spony nastaviteľné otvory pre priskrutkovanie zakryté | K0047
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Dátový list Kipp K0047 Sťahovacie spony nastaviteľné otvory pre priskrutkovanie zakryté

Varianty
Technické parametre

Detail zavřít

Stahovací spony nastavitelné, skryté otvory pro přišroubování, provedení A
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie	Držiaca sila F1 N
K0047.1420601	7,39 €	8,94 €		CAD	Ocel	A	1000
K0047.1420602	15,07 €	18,23 €		CAD	Nerezová ocel	A	1000
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Stahovací spony nastavitelné, skryté otvory pro přišroubování, provedení B
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie	Držiaca sila F1 N
K0047.2420601	8,23 €	9,96 €		CAD	Ocel	B	1000
K0047.2420602	17,07 €	20,65 €		CAD	Nerezová ocel	B	1000
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Stahovací spony nastavitelné, skryté otvory pro přišroubování, provedení C
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie	Držiaca sila F1 N
K0047.3420601	8,23 €	9,96 €		CAD	Ocel	C	1000
K0047.3420602	17,07 €	20,65 €		CAD	Nerezová ocel	C	1000
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Protikus, provedení A
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie
K0046.9142141	0,57 €	0,69 €		CAD	Ocel	A
K0046.9142142	1,07 €	1,29 €		CAD	Nerezová ocel	A
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Protikus, provedení B
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie
K0046.9242271	0,57 €	0,69 €		CAD	Ocel	B
K0046.9242272	1,07 €	1,29 €		CAD	Nerezová ocel	B
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Protikus, provedení C
Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Materiál základného telesa	Prevedenie
K0046.9342381	1,50 €	1,82 €		CAD	Ocel	C
K0046.9342382	2,14 €	2,59 €		CAD	Nerezová ocel	C
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Súvisiace produkty

Sťahovacie spony nastaviteľné otvory pre priskrutkovanie viditeľnéSťahovacie spony nastaviteľné otvory pre…

Sťahovacie spony – Sťahovacie spony nastaviteľné otvory pre priskrutkovanie viditeľné

K0046

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocel nebo nerezová ocel 1.4301.
Odkaz na výkres	Provedení A standardní Provedení B s pojistkou Provedení C se zamykacím kroužkem 1) Děrové šablony pro montáž s protihákem
Prevedenie	Pozinkováno, modře pasivováno. Nerezová ocel, bez povrchové úpravy.
Upozornenie	Nastavitelné stahovací spony slouží jako bezpečný uzavírací systém pro průmyslové aplikace. Překročením mrtvého bodu drží pevně i při vibracích. Po zaháknutí upínacího háku v protikusu lze díly, které mají být spojeny, napnutím rukojeti k sobě přitáhnout až o 5 mm. K vyrovnání tolerancí a k vytvoření dostatečného napětí lze upínací hák nastavit jeho otáčením (M5). Stahovací spony lze přišroubovat nebo přinýtovat. Každý protikus lze kombinovat s každou stahovací sponou. Protikusy v požadovaném provedení je nutno objednat zvlášť. Přídržná síla F1 se vztahuje na stahovací sponu, nikoliv na protikus.
