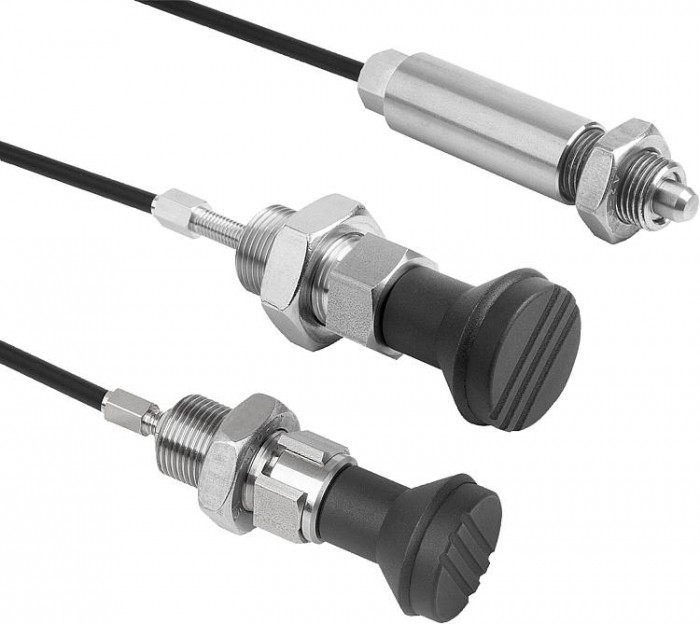

Aretačné čapy z nerezovej ocele s diaľkovým ovládaním

Name: Aretačné čapy z nerezovej ocele s diaľkovým ovládaním
Brand: Kipp
SKU: K1502
Availability: InStock

Novinka

Popis produktu

Kód:	K1502
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy z nerezovej ocele s diaľkovým ovládaním | K1502
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1502 Aretační čepy z nerezové oceli s dálkovým ovládáním

Popis výrobku	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy při konstrukci strojů, v nábytkářství a při výrobě speciálních vozidel. Aretační čepy s dálkovým ovládáním nacházejí uplatnění tehdy, je-li v nepřístupných montážních prostorách ztížená obsluha nebo je z ergonomických a bezpečnostních hledisek požadováno dálkové ovládání. Spojení mezi aretačními čepy a stranou obsluhy zajišťuje bowdenové lanko. Kombinace aretačních čepů a ovládacího prvku tvoří kompletní systém, který lze používat mnohostranně. Má-li být vysunutí trvalé a má-li se zabránit zpětnému zaskočení aretačního kolíku, použije se ovládací prvek tvaru D se západkovou funkcí. Alternativně k ovládacímu prvku slouží přiložená šroubová přípojka (Ø 5 × 7 mm) k zapojení specifického ovládacího prvku do systému. Na výběr jsou různé délkové varianty bowdenového lanka. Pro zajištění přesnosti lícování při daném použití lze bowdenové lanko při montáži příslušným způsobem zkrátit. Ochrany proti korozi se dosahuje vhodnou volbou materiálu a povrchové úpravy. Drátěné lanko nebo plášť bowdenového lanka lze v případě potřeby snadno vyměnit.
Materiál	Aretační čep: Závitové pouzdro nerezová ocel 1.4305. Aretační kolík nerezová ocel 1.4034. Ovládací prvek nerezová ocel 1.4305. Úchytka hřibovitého tvaru termoplast. Drátěné lano z nerezové oceli 1.4401. Tažné pouzdro z ocelového drátu s plastovým povlakem uvnitř a zvenku. Koncová pouzdra, stavěcí šrouby a šroubové přípojky z mosazi.
Provedení	Aretační kolík, broušený a bez povrchové úpravy. Plášť bowdenu černý. Úchytka hřibovitého tvaru z termoplastu tmavošedá. Plastové víčko z termoplastu v barvě černé, šedé, červené nebo žluté.
Pokyny k objednání	Aretační čepy s dálkovým ovládáním a ovládací prvek je nutné objednat samostatně.
Upozornění	Při montáži bowdenových lanek je třeba dbát na tyto body: Délka volného konce lanka se v důsledku úhlu instalace, poloměru ohybu a zatížení může měnit. Proto je nutné délku opěrného ložiska (plášť bowdenu) po instalaci bowdenového lanka pomocí přiloženého seřizovacího šroubu upravit. Současně se pomocí seřizovacího šroubu nastaví předpětí bowdenového systému. Při instalaci je zejména třeba dbát na to, aby byl dodržen minimální poloměr ohybu, v tomto případě R = 65 mm. Příliš malý poloměr může vést ke zvýšenému opotřebení a většímu tření. Ke krátkodobému nedodržení minimálního poloměru ohybu při montáži by rovněž nemělo docházet, protože by se mohl poškodit plášť bowdenu. Plášť je kromě toho navržen pouze pro zachycení tlakových sil. Při příliš silném tahu se protahuje a tím trvale poškozuje uvnitř uložená spirála.
Na vyžádání	Nestandardní provedení.
Příslušenství	Šestihranné matice K0700. Přídržné prvky K0638. Distanční kroužky K0665. Polohovací pouzdra K1290. Ovládací prvek K1502.12420.
Rozsah dodávky	Aretační čepy s dálkovým ovládáním: Aretační čepy s předmontovaným lankem, pláštěm, koncovkou, seřizovacím šroubem M6 × 34 mm a šroubovou spojkou Ø 5 × 7 mm. Ovládací prvek: Ovládací prvek s plastovým víčkem.
Odkaz na výkres	Aretační čep Plášť bowdenu Bowdenové lanko Seřizovací šroub Ovládací prvek Šroubové přípojky Víčko Provedení B: bez aretační drážky, s protimaticí Provedení D: s aretační drážkou, s protimaticí

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	Vnútorný závit D	D1‎	D2	D3	L	L1	L2	L3	Zdvih S	SW	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K1502.12420	27,03 €	32,71 €		.step	B	tmavošedá RAL 7021		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124201	27,03 €	32,71 €		3D	B	oranžová RAL 2004		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124202	27,03 €	32,71 €		3D	B	signální zelená RAL6032		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124203	27,03 €	32,71 €		3D	B	modrá RAL5017		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124205	27,03 €	32,71 €		.step	B	světle šedá RAL 7035		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124206	27,03 €	32,71 €		.step	B	bezpečnostní červená RAL 3020		M6	M20×1,5	33		73	28	12	25			22	30
K1502.124207	27,03 €	32,71 €		.step	B	řepkově žlutá RAL 1021		M6	M20×1,5	33		73	28	12	25			22	30
K1502.1442006	38,75 €	46,89 €		3D	D	tmavošedá RAL 7021		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.1442008	38,75 €	46,89 €		3D	D	tmavošedá RAL 7021		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.1442010	38,75 €	46,89 €		3D	D	tmavošedá RAL 7021		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.1442012	38,75 €	46,89 €		3D	D	tmavošedá RAL 7021		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.14420106	38,75 €	46,89 €		3D	D	oranžová RAL 2004		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420108	38,75 €	46,89 €		3D	D	oranžová RAL 2004		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420110	38,75 €	46,89 €		3D	D	oranžová RAL 2004		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.14420112	38,75 €	46,89 €		3D	D	oranžová RAL 2004		M6	M20×1,5	33		76	28	12	25	12		22	30
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	Vnútorný závit D	D1‎	D2	D3	L	L1	L2	L3	Zdvih S	SW	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K1502.14420206	38,75 €	46,89 €		3D	D	signální zelená RAL6032		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420208	38,75 €	46,89 €		3D	D	signální zelená RAL6032		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420210	38,75 €	46,89 €		3D	D	signální zelená RAL6032		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.14420212	38,75 €	46,89 €		3D	D	signální zelená RAL6032		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.14420306	38,75 €	46,89 €		3D	D	modrá RAL5017		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420308	38,75 €	46,89 €		3D	D	modrá RAL5017		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420310	38,75 €	46,89 €		3D	D	modrá RAL5017		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.14420312	38,75 €	46,89 €		3D	D	modrá RAL5017		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.14420506	38,75 €	46,89 €		3D	D	světle šedá RAL 7035		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420508	38,75 €	46,89 €		3D	D	světle šedá RAL 7035		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420510	38,75 €	46,89 €		3D	D	světle šedá RAL 7035		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.14420512	38,75 €	46,89 €		3D	D	světle šedá RAL 7035		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.14420606	38,75 €	46,89 €		3D	D	bezpečnostní červená RAL 3020		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420608	38,75 €	46,89 €		3D	D	bezpečnostní červená RAL 3020		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420610	38,75 €	46,89 €		3D	D	bezpečnostní červená RAL 3020		M6	M20×1,5	33		76	28	12	25	10		22	30
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	Vnútorný závit D	D1‎	D2	D3	L	L1	L2	L3	Zdvih S	SW	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K1502.14420612	38,75 €	46,89 €		3D	D	bezpečnostní červená RAL 3020		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.14420706	38,75 €	46,89 €		3D	D	řepkově žlutá RAL 1021		M6	M20×1,5	33		76	28	12	25	6		22	30
K1502.14420708	38,75 €	46,89 €		3D	D	řepkově žlutá RAL 1021		M6	M20×1,5	33		76	28	12	25	8		22	30
K1502.14420710	38,75 €	46,89 €		3D	D	řepkově žlutá RAL 1021		M6	M20×1,5	33		76	28	12	25	10		22	30
K1502.14420712	38,75 €	46,89 €		3D	D	řepkově žlutá RAL 1021		M6	M20×1,5	33		76	28	12	25	12		22	30
K1502.02206X1000	38,51 €	46,60 €		.step	K		6		M12×1,5	14	5	1000	18	49	10	6	10			1,8	6	14
K1502.02206X3000	42,56 €	51,50 €		.step	K		6		M12×1,5	14	5	3000	18	49	10	6	10			1,8	6	14
K1502.02206X5000	47,99 €	58,07 €		.step	K		6		M12×1,5	14	5	5000	18	49	10	6	10			1,8	6	14
K1502.02308X1000	41,89 €	50,69 €		.step	K		8		M16×1,5	19	5	1000	23	59	10	8	13			2,3	15	35
K1502.02308X3000	45,94 €	55,59 €		.step	K		8		M16×1,5	19	5	3000	23	59	10	8	13			2,3	15	35
K1502.02308X5000	51,36 €	62,15 €		.step	K		8		M16×1,5	19	5	5000	23	59	10	8	13			2,3	15	35
K1502.02410X1000	47,31 €	57,25 €		.step	K		10		M20×1,5	23	5	1000	24	65	10	10	16			2,8	15	34
K1502.02410X3000	51,36 €	62,15 €		.step	K		10		M20×1,5	23	5	3000	24	65	10	10	16			2,8	15	34
K1502.02410X5000	56,75 €	68,67 €		.step	K		10		M20×1,5	23	5	5000	24	65	10	10	16			2,8	15	34
K1502.02412X1000	50,68 €	61,32 €		.step	K		12		M20×1,5	23	5	1000	26	65	10	12	16			2,8	15	39
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	Vnútorný závit D	D1‎	D2	D3	L	L1	L2	L3	Zdvih S	SW	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K1502.02412X3000	54,73 €	66,22 €		.step	K		12		M20×1,5	23	5	3000	26	65	10	12	16			2,8	15	39
K1502.02412X5000	60,15 €	72,78 €		.step	K		12		M20×1,5	23	5	5000	26	65	10	12	16			2,8	15	39
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
