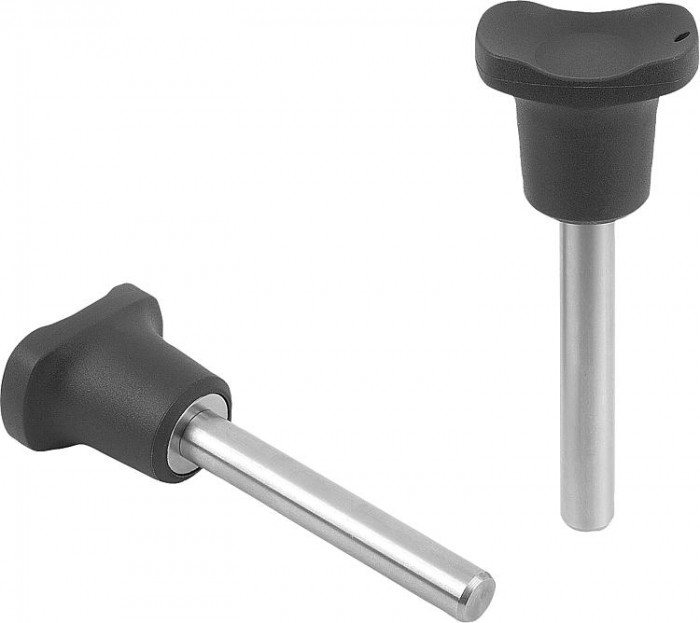

Zástrčné čapy s magnetickou axiálnou poistkou

Name: Zástrčné čapy s magnetickou axiálnou poistkou
Brand: Kipp
SKU: K1216
Availability: InStock

Popis produktu

Kód:	K1216
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zástrčné čapy s magnetickou axiálnou poistkou | K1216
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1216 Zástrčné čepy s magnetickou axiální pojistkou

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Veľkosť	B	D	d1	d2	L	L2	L3	Montážny otvor	Šmyková sila dvojstrihová max. kN	Držiaca sila cca N
K1216.3306015	7,20 €	8,71 €		CAD		23mm	6	33,2mm	17,3mm	15	33	26,1	6	22	43
K1216.3306030	7,61 €	9,21 €		CAD		23mm	6	33,2mm	17,3mm	30	33	26,1	6	22	43
K1216.3306040	7,70 €	9,32 €		CAD		23mm	6	33,2mm	17,3mm	40	33	26,1	6	22	43
K1216.3306050	7,87 €	9,52 €		CAD		23mm	6	33,2mm	17,3mm	50	33	26,1	6	22	43
K1216.3306060	8,01 €	9,69 €		CAD		23mm	6	33,2mm	17,3mm	60	33	26,1	6	22	43
K1216.3306070	8,15 €	9,86 €		CAD		23mm	6	33,2mm	17,3mm	70	33	26,1	6	22	43
K1216.3306080	8,27 €	10,01 €		CAD		23mm	6	33,2mm	17,3mm	80	33	26,1	6	22	43
K1216.3308015	7,40 €	8,95 €		CAD		23mm	8	33,2mm	17,3mm	15	33	26,1	8	38	43
K1216.3308030	7,76 €	9,39 €		CAD		23mm	8	33,2mm	17,3mm	30	33	26,1	8	38	43
K1216.3308040	7,98 €	9,66 €		CAD		23mm	8	33,2mm	17,3mm	40	33	26,1	8	38	43
K1216.3308050	8,23 €	9,96 €		CAD		23mm	8	33,2mm	17,3mm	50	33	26,1	8	38	43
K1216.3308060	8,46 €	10,24 €		CAD		23mm	8	33,2mm	17,3mm	60	33	26,1	8	38	43
K1216.3308070	8,69 €	10,51 €		CAD		23mm	8	33,2mm	17,3mm	70	33	26,1	8	38	43
K1216.3308080	8,92 €	10,79 €		CAD		23mm	8	33,2mm	17,3mm	80	33	26,1	8	38	43
K1216.4610015	9,35 €	11,31 €		CAD		33mm	10	45,9mm	26,3mm	15	39,5	31,3	10	60	74
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Veľkosť	B	D	d1	d2	L	L2	L3	Montážny otvor	Šmyková sila dvojstrihová max. kN	Držiaca sila cca N
K1216.4610030	9,80 €	11,86 €		CAD		33mm	10	45,9mm	26,3mm	30	39,5	31,3	10	60	74
K1216.4610040	10,03 €	12,14 €		CAD		33mm	10	45,9mm	26,3mm	40	39,5	31,3	10	60	74
K1216.4610050	10,26 €	12,41 €		CAD		33mm	10	45,9mm	26,3mm	50	39,5	31,3	10	60	74
K1216.4610060	10,53 €	12,74 €		CAD		33mm	10	45,9mm	26,3mm	60	39,5	31,3	10	60	74
K1216.4610070	10,78 €	13,04 €		CAD		33mm	10	45,9mm	26,3mm	70	39,5	31,3	10	60	74
K1216.4610080	10,94 €	13,24 €		CAD		33mm	10	45,9mm	26,3mm	80	39,5	31,3	10	60	74
K1216.4612030	10,08 €	12,20 €		CAD		33mm	12	45,9mm	26,3mm	30	39,5	31,3	12	86	74
K1216.4612040	10,38 €	12,56 €		CAD		33mm	12	45,9mm	26,3mm	40	39,5	31,3	12	86	74
K1216.4612050	10,64 €	12,87 €		CAD		33mm	12	45,9mm	26,3mm	50	39,5	31,3	12	86	74
K1216.4612060	10,95 €	13,25 €		CAD		33mm	12	45,9mm	26,3mm	60	39,5	31,3	12	86	74
K1216.4612070	11,53 €	13,95 €		CAD		33mm	12	45,9mm	26,3mm	70	39,5	31,3	12	86	74
K1216.4612080	12,03 €	14,56 €		CAD		33mm	12	45,9mm	26,3mm	80	39,5	31,3	12	86	74
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Súvisiace produkty

Nerezové zdierky pre uchytenie fixačných čapov s aretáciou hlavyNerezové zdierky pre uchytenie fixačných čapov…

Novinka

Opierky – Nerezové zdierky pre uchytenie fixačných čapov s aretáciou hlavy

K1416

Detail

Nerezové úchytné púzdra s nákružkom pre fixačné čapy s guličkouNerezové úchytné púzdra s nákružkom pre…

Novinka

Oporné čapy – Nerezové úchytné púzdra s nákružkom pre fixačné čapy s guličkou

K1462

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Úchyt z termoplastu. Ocelové části z nerezové oceli 1.4305. NdFeB magnet.
Na vyžádání	Další délky čepů.

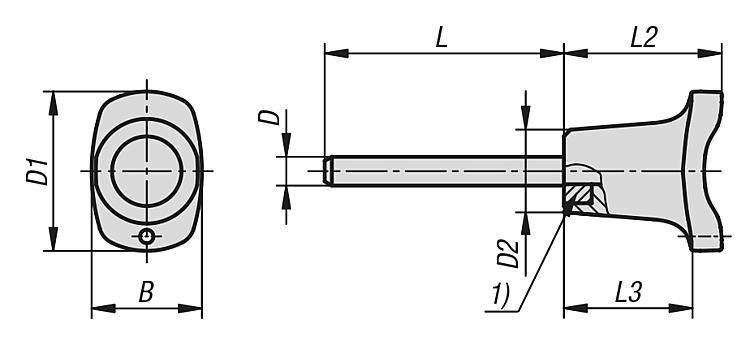

Odkaz na výkres	magnet 2) magnetický díl / obrobek
Provedení	Úchyt, černý. Ocelové části bez povrchové úpravy.
Příslušenství	Pojistný spirálový kabel K0367… Přídržné lano s očkem K0367… Závěsný kroužek K0367… Kuličkové řetězy K1125…
Upozornění	Zástrčné čepy s magnetickou axiální pojistkou slouží pro rychlé a jednoduché zafixování a spojení dílů a obrobků. V rukojeti zabudovaný magnet zaručuje zajištění axiální polohy a přidržení zástrčného čepu v zasunuté poloze. Hladké povrchy a k nim kolmo orientovaný zástrčný otvor mají na přídržné síly pozitivní vliv. Pomocí alternativních přídržných systémů lze zajišťovat zástrčné čepy bez možnosti jejich ztráty. Střihová síla dvoubřitá (F) = S · τ aB max.
