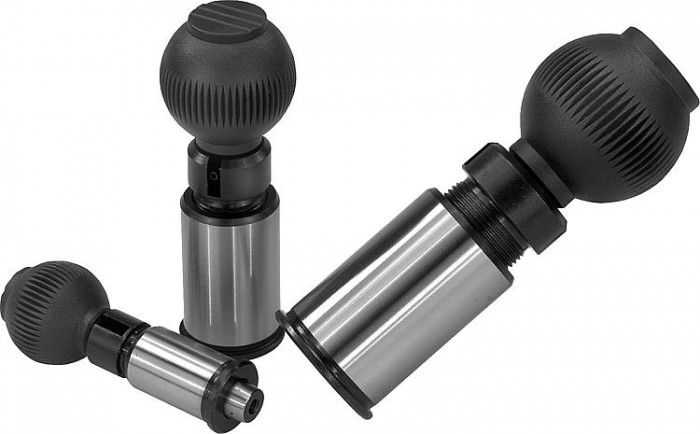

Presné Aretačné čapy s kuželovým aretačným kolíkom

Popis produktu

Kód:	K0359
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Presné Aretačné čapy s kuželovým aretačným kolíkom | K0359
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Datový list K0359 Přesné aretační čepy s kuželovým aretačním kolíkem
Návod k montáži a vestavbě přesných aretačních čepů

• Varianty
• Technické parametre

Materiál	Ocel. Kulová hlavice z termoplastu.
Odkaz na výkres	Provedení A: standardní Provedení B: aretovatelné
Provedení​	Tvrzeno a broušeno, kulová hlavice, koncovka antracitová.
Upozornění	Aretační čepy a pouzdra tvoří optimální kombinaci pro rychlé ustavení a zafixování. Díky preciznímu provedení aretačního čepu a pouzdra je při spojování dvou elementů dosaženo vysoké opakované přesnosti. Technické pokyny viz montážní návod.

Detail zavřít

Přesné aretační čepy s kuželovým aretačním kolíkem, provedení A, standard

Zruš filter			standardní	1012162025	1620253038	1923283342	25324050	7587102,5110,5130	253341,551	13	2,53	3135425060	6	1922304639	2935506373	M6M8M10
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	D	d1	d2	D3	L	L1	L3	L5	L6	H	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	Vnútorný závit guľová koncovka	CAD
K0359.010	89,72 €		standardní	10	16mm	19mm	25	75	25	13	2,5	31	6	19	29	M6	CAD
K0359.012	101,13 €		standardní	12	20mm	23mm	32	87	33	13	3	35	6	22	35	M8	CAD
K0359.016	116,34 €		standardní	16	25mm	28mm	40	102,5	41,5	13	3	42	6	30	50	M10	CAD
K0359.020	132,35 €		standardní	20	30mm	33mm	40	110,5	41,5	13	3	50	6	46	63	M10	CAD
K0359.025	151,27 €		standardní	25	38mm	42mm	50	130	51	13	3	60	6	39	73	M10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Přesné aretační čepy s kuželovým aretačním kolíkem, provedení B, aretovatelné

Zruš filter			aretovatelné	1012162025	1620253038	1923283342	25324050	7587102,5110,5130	253341,551	30,540,54958,5	13	2,53	3135425060	6	1922304639	2935506373	M6M8M10
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	D	d1	d2	D3	L	L1	L2	L3	L5	L6	H	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	Vnútorný závit guľová koncovka	CAD
K0359.110	95,79 €		aretovatelné	10	16mm	19mm	25	75	25	30,5	13	2,5	31	6	19	29	M6	CAD
K0359.112	107,77 €		aretovatelné	12	20mm	23mm	32	87	33	40,5	13	3	35	6	22	35	M8	CAD
K0359.116	123,93 €		aretovatelné	16	25mm	28mm	40	102,5	41,5	49	13	3	42	6	30	50	M10	CAD
K0359.120	141,80 €		aretovatelné	20	30mm	33mm	40	110,5	41,5	49	13	3	50	6	46	63	M10	CAD
K0359.125	167,33 €		aretovatelné	25	38mm	42mm	50	130	51	58,5	13	3	60	6	39	73	M10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
