Aretačné čapy

Popis produktu

Kód:	K0341
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy | K0341
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0341 Aretační čepy

Varianty
Technické parametre

Materiál	Ocelové provedení: Aaretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665

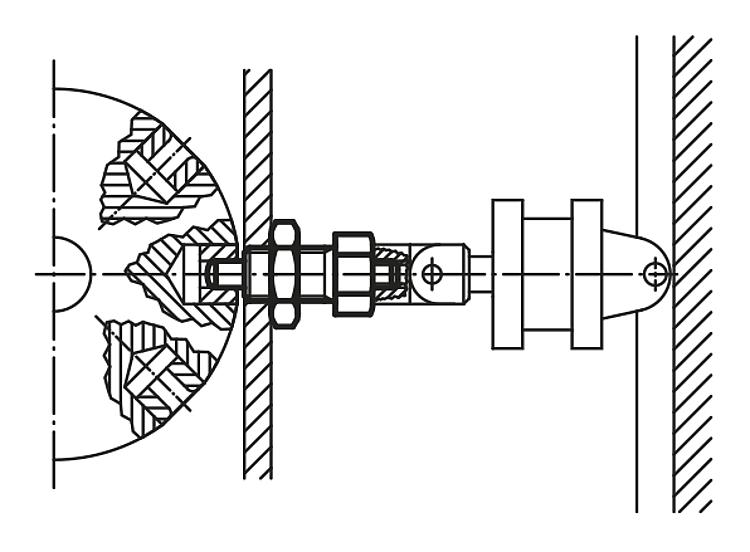

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo dálkovým ovládáním pomocí lanka vedeného v bovdenu.

Detail zavřít

Aretační čepy, tvar E
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.1004	7,31 €		Ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12	CAD
K0341.1105	6,95 €		Ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12	CAD
K0341.1206	7,73 €		Ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14	CAD
K0341.1308	9,99 €		Ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35	CAD
K0341.1410	14,32 €		Ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34	CAD
K0341.1412	15,74 €		Ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39	CAD
K0341.1516	22,37 €		Ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46	CAD
K0341.1903	7,68 €		Ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy, tvar F
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.2004	7,42 €		Ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12	CAD
K0341.2105	7,09 €		Ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12	CAD
K0341.2206	7,87 €		Ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14	CAD
K0341.2308	10,32 €		Ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35	CAD
K0341.2410	14,44 €		Ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34	CAD
K0341.2412	15,87 €		Ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39	CAD
K0341.2516	22,56 €		Ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46	CAD
K0341.2903	7,80 €		Ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy, tvar E
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.01004	12,12 €		Nerezová ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12	CAD
K0341.01105	11,56 €		Nerezová ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12	CAD
K0341.01206	13,62 €		Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14	CAD
K0341.01308	18,19 €		Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35	CAD
K0341.01410	28,68 €		Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34	CAD
K0341.01412	31,56 €		Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39	CAD
K0341.01516	47,79 €		Nerezová ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46	CAD
K0341.01903	12,75 €		Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy, tvar F
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.02004	12,96 €		Nerezová ocel	Tvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12	CAD
K0341.02105	12,36 €		Nerezová ocel	Tvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12	CAD
K0341.02206	14,58 €		Nerezová ocel	Tvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14	CAD
K0341.02308	19,56 €		Nerezová ocel	Tvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35	CAD
K0341.02410	29,36 €		Nerezová ocel	Tvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34	CAD
K0341.02412	32,33 €		Nerezová ocel	Tvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39	CAD
K0341.02516	48,96 €		Nerezová ocel	Tvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46	CAD
K0341.02903	13,61 €		Nerezová ocel	Tvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy, tvar E
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.11004	12,12 €		Nerezová ocel	netvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	1	6	12	CAD
K0341.11105	11,56 €		Nerezová ocel	netvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	5	12	CAD
K0341.11206	13,62 €		Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	6	14	CAD
K0341.11308	18,19 €		Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	15	35	CAD
K0341.11410	28,68 €		Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	15	34	CAD
K0341.11412	31,56 €		Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	15	39	CAD
K0341.11516	47,79 €		Nerezová ocel	netvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	20	46	CAD
K0341.11903	12,75 €		Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy, tvar F
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základného telesa	Prevedenie	D	D1‎	D2	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	CAD
K0341.12004	12,96 €		Nerezová ocel	netvrzeno	4	M8×1	M3	32	15	6	7	13	4mm	10	13	1	6	12	CAD
K0341.12105	12,36 €		Nerezová ocel	netvrzeno	5	M10×1	M4	37	17	7	8	15	5mm	13	17	1,3	5	12	CAD
K0341.12206	14,58 €		Nerezová ocel	netvrzeno	6	M12×1,5	M6	42	20	8	8	17	6mm	14	19	1,8	6	14	CAD
K0341.12308	19,56 €		Nerezová ocel	netvrzeno	8	M16×1,5	M8	56	26	10	12	23	8mm	19	24	2,3	15	35	CAD
K0341.12410	29,36 €		Nerezová ocel	netvrzeno	10	M20×1,5	M8	62	28	12	12	25	10mm	22	30	2,8	15	34	CAD
K0341.12412	32,33 €		Nerezová ocel	netvrzeno	12	M20×1,5	M8	66	28	14	12	25	12mm	22	30	2,8	15	39	CAD
K0341.12516	48,96 €		Nerezová ocel	netvrzeno	16	M24×2	M10	80	32	18	14	28	16mm	27	36	3,2	20	46	CAD
K0341.12903	13,61 €		Nerezová ocel	netvrzeno	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	10	0,8	4,5	10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
