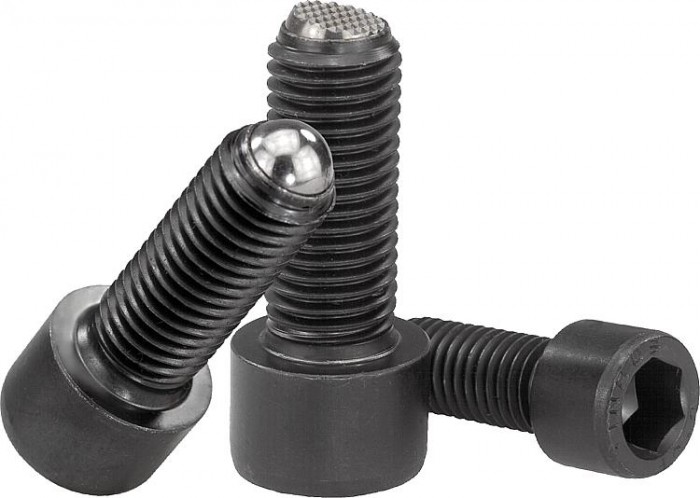

Skrutka s hlavou a tlačnou guličkou

Name: Skrutka s hlavou a tlačnou guličkou
Brand: Kipp
SKU: K0380
Availability: InStock

Novinka

Popis produktu

Kód:	K0380
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Skrutka s hlavou a tlačnou guličkou | K0380
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0380 Šrouby s hlavou a tlačnou kuličkou

Třídy pevnosti

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	D1‎	D3	L	L1	L2	Ø guľôčky	SW	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)
K0380.10410	3,10 €	3,75 €		CAD	A	M4		7	9,9	2,1	4	2,5	3	3,5
K0380.10416	3,10 €	3,75 €		CAD	A	M4		7	15,9	2,1	4	2,5	3	3,5
K0380.10420	3,10 €	3,75 €		CAD	A	M4		7	19,9	2,1	4	2,5	3	3,5
K0380.10512	3,04 €	3,68 €		CAD	A	M5		8,5	12,1	2,4	5	3	4	4,5
K0380.10516	3,04 €	3,68 €		CAD	A	M5		8,5	16,1	2,4	5	3	4	4,5
K0380.10520	3,04 €	3,68 €		CAD	A	M5		8,5	20,1	2,4	5	3	4	4,5
K0380.10620	2,86 €	3,46 €		CAD	A	M6		10	20,8	3	6	4	5	9
K0380.10630	2,90 €	3,51 €		CAD	A	M6		10	30,8	3	6	4	5	9
K0380.10640	2,95 €	3,57 €		CAD	A	M6		10	40,8	16	6	4	5	9
K0380.10820	3,59 €	4,34 €		CAD	A	M8		13	21,2	3,5	8	5,5	6	15
K0380.10835	3,65 €	4,42 €		CAD	A	M8		13	36,2	3,5	8	5,5	6	15
K0380.10850	3,70 €	4,48 €		CAD	A	M8		13	51,2	22	8	5,5	6	15
K0380.11025	4,37 €	5,29 €		CAD	A	M10		16	26,7	4,5	10	7	8	20
K0380.11040	4,57 €	5,53 €		CAD	A	M10		16	41,7	4,5	10	7	8	20
K0380.11060	4,75 €	5,75 €		CAD	A	M10		16	61,7	28	10	7	8	20
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	D1‎	D3	L	L1	L2	Ø guľôčky	SW	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)
K0380.11230	5,53 €	6,69 €		CAD	A	M12		18	32	5	12	8,5	10	30
K0380.11250	5,73 €	6,93 €		CAD	A	M12		18	52	5	12	8,5	10	30
K0380.11280	6,15 €	7,44 €		CAD	A	M12		18	82	44	12	8,5	10	30
K0380.11640	7,09 €	8,58 €		CAD	A	M16		24	43,3	6	16	12	14	60
K0380.11660	7,49 €	9,06 €		CAD	A	M16		24	63,3	6	16	12	14	60
K0380.11680	8,28 €	10,02 €		CAD	A	M16		24	83,3	36	16	12	14	60
K0380.12050	12,91 €	15,62 €		CAD	A	M20		30	54,2	7,5	20	15	17	90
K0380.12080	13,96 €	16,89 €		CAD	A	M20		30	84,2	28	20	15	17	90
K0380.12460	22,45 €	27,16 €		CAD	A	M24		36	64,7	9	24	18	19	120
K0380.12490	26,88 €	32,52 €		CAD	A	M24		36	94,7	30	24	18	19	120
K0380.20410	4,32 €	5,23 €		CAD	B	M4	1,4	7	9,7	2,1	4	2,5	3	3,5
K0380.20416	4,32 €	5,23 €		CAD	B	M4	1,4	7	15,7	2,1	4	2,5	3	3,5
K0380.20420	4,32 €	5,23 €		CAD	B	M4	1,4	7	19,7	2,1	4	2,5	3	3,5
K0380.20512	4,32 €	5,23 €		CAD	B	M5	2	8,5	11,7	2,4	5	3	4	4,5
K0380.20516	4,32 €	5,23 €		CAD	B	M5	2	8,5	15,7	2,4	5	3	4	4,5
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	D1‎	D3	L	L1	L2	Ø guľôčky	SW	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)
K0380.20520	4,32 €	5,23 €		CAD	B	M5	2	8,5	19,7	2,4	5	3	4	4,5
K0380.20620	3,96 €	4,79 €		CAD	B	M6	3,2	10	20	3	6	4	5	9
K0380.20630	4,01 €	4,85 €		CAD	B	M6	3,2	10	30	3	6	4	5	9
K0380.20640	4,08 €	4,94 €		CAD	B	M6	3,2	10	40	16	6	4	5	9
K0380.20820	4,95 €	5,99 €		CAD	B	M8	4,5	13	20	3,5	8	5,5	6	15
K0380.20835	5,06 €	6,12 €		CAD	B	M8	4,5	13	35	3,5	8	5,5	6	15
K0380.20850	5,23 €	6,33 €		CAD	B	M8	4,5	13	50	22	8	5,5	6	15
K0380.21025	5,73 €	6,93 €		CAD	B	M10	6	16	25	4,5	10	7	8	20
K0380.21040	5,96 €	7,21 €		CAD	B	M10	6	16	40	4,5	10	7	8	20
K0380.21060	6,17 €	7,47 €		CAD	B	M10	6	16	60	28	10	7	8	20
K0380.21230	8,02 €	9,70 €		CAD	B	M12	7,2	18	30	5	12	8,5	10	30
K0380.21250	8,31 €	10,06 €		CAD	B	M12	7,2	18	50	5	12	8,5	10	30
K0380.21280	8,98 €	10,87 €		CAD	B	M12	7,2	18	80	44	12	8,5	10	30
K0380.21640	11,46 €	13,87 €		CAD	B	M16	10,7	24	40	6	16	12	14	60
K0380.21660	12,02 €	14,54 €		CAD	B	M16	10,7	24	60	6	16	12	14	60
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	D	D1‎	D3	L	L1	L2	Ø guľôčky	SW	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)
K0380.21680	12,81 €	15,50 €		CAD	B	M16	10,7	24	80	36	16	12	14	60
K0380.22050	20,79 €	25,16 €		CAD	B	M20	13,5	30	50	7,5	20	15	17	90
K0380.22080	21,72 €	26,28 €		CAD	B	M20	13,5	30	80	28	20	15	17	90
K0380.22460	31,11 €	37,64 €		CAD	B	M24	15,8	36	60	9	24	18	19	120
K0380.22490	35,35 €	42,77 €		CAD	B	M24	15,8	36	90	30	24	18	19	120
K0380.30820	18,35 €	22,20 €		CAD	F	M8	4,5	3	20	3,5	8	5,5	6	15
K0380.30835	18,52 €	22,41 €		CAD	F	M8	4,5	13	35	3,5	8	5,5	6	15
K0380.30850	18,85 €	22,81 €		CAD	F	M8	4,5	13	50	22	8	5,5	6	15
K0380.31025	20,98 €	25,39 €		CAD	F	F10	6	16	25	4,5	10	7	8	20
K0380.31040	20,98 €	25,39 €		CAD	F	M10	6	16	40	4,5	10	7	8	20
K0380.31060	21,18 €	25,63 €		CAD	F	M10	6	16	60	28	10	7	8	20
K0380.31230	23,01 €	27,84 €		CAD	F	M12	7,2	18	30	5	12	8,5	10	30
K0380.31250	23,19 €	28,06 €		CAD	F	M12	7,2	18	50	5	12	8,5	10	30
K0380.31280	23,55 €	28,50 €		CAD	F	M12	7,2	18	80	44	12	8,5	10	30
K0380.31640	27,06 €	32,74 €		CAD	F	M16	10,7	24	40	6	16	12	14	60
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Šroub ze zušlechtěné oceli. Kulička z ložiskové oceli.
Odkaz na výkres	Provedení A: s plnou kuličkou Provedení B: se zploštělou kuličkou Provedení BV: se zploštělou kuličkou, s pojistkou proti protočení Provedení F: se zploštělou kuličkou, s rýhováním Provedení FV: se zploštělou kuličkou, s rýhováním, s pojistkou proti protočení
Provedení	Šrouby třídy pevnosti minimálně 10.9, černý. Kulička tvrzená, bez povrchové úpravy.
Upozornění	Provedení A s tlačnou kuličkou je možné užít tehdy, dotlačujeme-li čisté, leštěné tlačné plochy. Šrouby se zploštělou kuličkou provedení B by se neměly upínat, podpírat a zachycovat planparalelní desky, protože naklonění kuličky až o 9° může způsobit nežádoucí pohyb desky.
