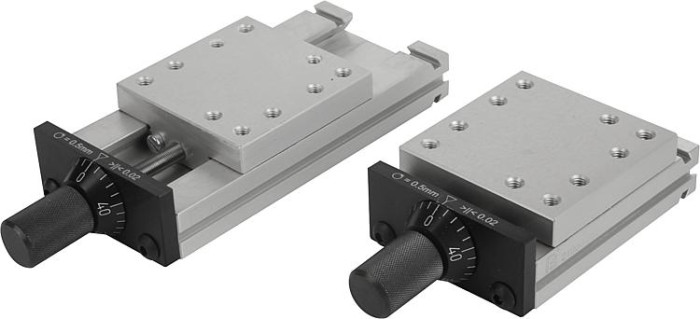

Rybinová vedení saní s mikrometrickým šroubem

Popis produktu

Kód:	21000
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinová vedení saní s mikrometrickým šroubem | 21000
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 21000 Rybinová vedení saní s mikrometrickým šroubem

Varianty
Technické parametre

Materiál	Hliník EN AW-6063.
Upozornění	Tato přesná vedení saní se mj. používají při výrobě strojů, přípravků a měřicích přístrojů v optickém průmyslu a v přesném strojírenství. Uvedená dovolená hodnota zatížení (F) je navržena pro statické zatížení. Hodnoty krouticího momentu platí pouze u saní umístěných v centrální poloze. Mikrometrický úchyt pro pohyb saní je připevněn. M1 = zapuštění šroubu. TI = počet upevňovacích otvorů E1/E2/M1 ve vnitřním dílu. TA = počet upevňovacích otvorů E/E1/MA ve vnějším dílu.
Přednosti	Nové a bezpečné sevření bez výškového a bočního přesazení. Vedení bez vůle. Rychlá a dodatečná možnost kombinace ve směru x-y-z.
Použití	Nastavování obráběcích jednotek, měřicích kamer, zrcadel, mikroskopů a laserových hlavic (mj. k obráběná chirurgických jehel). Jemné nastavování pájecích, plazmových a svařovacích hlavic. Zaostřování hořákových trysek.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	A	B	B1	B2	D pro šroub	E	E1	E2	Tl	TA	H	I	K	K1	Zdvih S	L	L1	L2	L3	MI	MA	N	O	Y	Vřeteno	F N	Mx Nm	My Nm	Mz Nm	CAD
21000-020030	277,92 €		13	20 –0,3	19.6	8.1	M2	12	6	–	8	8	8	8.3	10	6.3	5	30	20	38.2	48.2	M2×3	M2×3	M3	3	5.2	M5×0,5	180	0.45	2	0.3	3D
21000-020035	281,84 €		13	20 –0,3	19.6	8.1	M2	12	6	–	8	8	8	8.3	10	6.3	10	35	20	43.2	53.2	M2×3	M2×3	M3	3	5.2	M5×0,5	180	0.45	2	0.3	3D
21000-020045	285,69 €		13	20 –0,3	19.6	8.1	M2	12	6	–	8	8	8	8.3	10	6.3	20	45	20	53.2	63.2	M2×3	M2×3	M3	3	5.2	M5×0,5	180	0.45	2	0.3	3D
21000-030040	299,34 €		15	30 –0,3	29.6	13	M3	23	8	7.5	10	8	9.8	9.8	10	6.3	5	40	30	48.2	58.2	M3×4,5	M3×4,5	M4	3	5.8	M5×0,5	350	1.1	4	1	3D
21000-030045	303,21 €		15	30 –0,3	29.6	13	M3	23	8	7.5	10	8	9.8	9.8	10	6.3	10	45	30	53.2	63.2	M3×4,5	M3×4,5	M4	3	5.8	M5×0,5	350	1.1	4	1	3D
21000-030055	307,09 €		15	30 –0,3	29.6	13	M3	23	8	7.5	10	8	9.8	9.8	10	6.3	20	55	30	63.2	73.2	M3×4,5	M3×4,5	M4	3	5.8	M5×0,5	350	1.1	4	1	3D
21000-050067	316,80 €		23	50 –0,3	49.4	25	M4	38	16	11	10	8	14.5	15.6	22	14.3	12	67	50	78.2	98.2	M4×6	M4×8	M4	5	11.5	M5×0,5	540	2.5	8	2.3	3D
21000-050080	320,70 €		23	50 –0,3	49.4	25	M4	38	16	11	10	8	14.5	15.6	22	14.3	25	80	50	91.2	111.2	M4×6	M4×8	M4	5	11.5	M5×0,5	540	2.5	8	2.3	.step
21000-050105	324,61 €		23	50 –0,3	49.4	25	M4	38	16	11	10	8	14.5	15.6	22	14.3	50	105	50	116.2	136.2	M4×6	M4×8	M4	5	11.5	M5×0,5	540	2.5	8	2.3	3D
21000-080110	400,38 €		34	80 –0,5	79	40	M5	60	34	13	12	8	23	22.5	26	14.3	25	110	80	128.3	148.3	M5×7,5	M5×10	M6	8	14	M10×1	750	8	22	7	3D
21000-080135	404,24 €		34	80 –0,5	79	40	M5	60	34	13	12	8	23	22.5	26	14.3	50	135	80	153.3	173.3	M5×7,5	M5×10	M6	8	14	M10×1	750	8	22	7	3D
21000-080160	408,17 €		34	80 –0,5	79	40	M5	60	34	13	12	8	23	22.5	26	14.3	75	160	80	178.3	198.3	M5×7,5	M5×10	M6	8	14	M10×1	750	8	22	7	3D
21000-080185	410,12 €		34	80 –0,5	79	40	M5	60	34	13	12	8	23	22.5	26	14.3	100	185	80	203.3	223.3	M5×7,5	M5×10	M6	8	14	M10×1	750	8	22	7	3D
21000-120150	493,68 €		45	120 –0,5	119	60	M5	90	40	25	12	8	30	29	26	14.3	25	150	120	172.3	192.3	M5×10	M5×10	M6	12	18.5	M10×1	1500	30	45	18	3D
21000-120175	503,43 €		45	120 –0,5	119	60	M5	90	40	25	12	8	30	29	26	14.3	50	175	120	197.3	217.3	M5×10	M5×10	M6	12	18.5	M10×1	1500	30	45	18	3D
Objednávací kód	Základná cena bez DPH	Objednať	A	B	B1	B2	D pro šroub	E	E1	E2	Tl	TA	H	I	K	K1	Zdvih S	L	L1	L2	L3	MI	MA	N	O	Y	Vřeteno	F N	Mx Nm	My Nm	Mz Nm	CAD
21000-120200	522,83 €		45	120 –0,5	119	60	M5	90	40	25	12	8	30	29	26	14.3	75	200	120	222.3	242.3	M5×10	M5×10	M6	12	18.5	M10×1	1500	30	45	18	3D
21000-120225	540,33 €		45	120 –0,5	119	60	M5	90	40	25	12	8	30	29	26	14.3	100	225	120	247.3	267.3	M5×10	M5×10	M6	12	18.5	M10×1	1500	30	45	18	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
