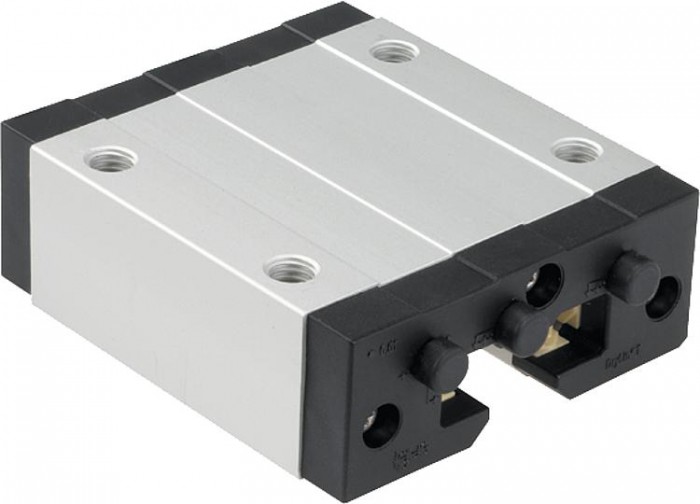

Vodiace pojazdy DryLin® T

Popis produktu

Kód:	21200
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodiace pojazdy DryLin® T | 21200
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Přehrát video

Dátový list norelem 21200 Vodiace pojazdy DryLin® T

Technický list norelem 21200 Vodiace pojazdy DryLin® T

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Verzia 2	Veľkosť	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm	A	A1	B	B1	C	C1	D	D1 pro šroub DIN 912	D2	H	H1	H2	H3	L	L1	Závit ruční svorky
21200-1500	54,63 €	66,10 €		3D	pevné ložisko standard	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-1510	75,66 €	91,55 €		3D	pevné ložisko s ručním svíráním	15	4	4	2	32	25	25	38	30	47	16	19	9	M5	M4	20	24	4	11.5	16	74	50	M6
21200-1520	54,63 €	66,10 €		3D	volné ložisko směr y	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-1530	54,63 €	66,10 €		3D	volné ložisko směr z	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-2000	56,13 €	67,92 €		3D	pevné ložisko standard	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2010	77,13 €	93,33 €		3D	pevné ložisko s ručním svíráním	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	18	10	M6	M5	28	30	5	15	19.8	87	61	M8
21200-2020	56,13 €	67,92 €		3D	volné ložisko směr y	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2030	56,13 €	67,92 €		3D	volné ložisko směr z	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2500	69,06 €	83,56 €		3D	pevné ložisko standard	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-2510	90,07 €	108,98 €		3D	pevné ložisko s ručním svíráním	25	10	10	5	125	65	65	57	45	70	23.5	17	11	M8	M6	28	36	5	19	24.8	96	68	M8
21200-2520	69,06 €	83,56 €		3D	volné ložisko směr y	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-2530	69,06 €	83,56 €		3D	volné ložisko směr z	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-3000	72,31 €	87,50 €		3D	pevné ložisko standard	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
21200-3010	93,27 €	112,86 €		3D	pevné ložisko s ručním svíráním	30	14	14	7	200	100	100	72	52	90	31	20	12	M10	M8	28	42	6.5	21.5	27	109	79	M8
21200-3020	72,31 €	87,50 €		3D	volné ložisko směr y	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Verzia 2	Veľkosť	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm	A	A1	B	B1	C	C1	D	D1 pro šroub DIN 912	D2	H	H1	H2	H3	L	L1	Závit ruční svorky
21200-3030	72,31 €	87,50 €		3D	volné ložisko směr z	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Základní těleso kluzného pojezdu protlačovaný profil EN AW-6060. Kluzné prvky bezúdržbový materiál na kluzná ložiska iglidur® J. Víčko z plastu.
Odkaz na výkres	Ruční sevření
Prevedenie	Povrstvení Eloxal E6/EV1. Plast černý.
Upozornenie	Díky nízké setrvačnosti lze dosahovat velkých zrychlení a – krátkodobě – extrémních rychlostí do 30 m/s. Lineární kluzná vedení z materiálu DryLin® T nejsou citlivá vůči znečištění a jsou korozně odolná. Nevyžadují údržbu, jsou nastavitelná a bezhlučná. Teplota použití max. 80 °C. Preferované použití v potravinářské a lékařské technologii a v technologii určené pro čisté prostory, neboť se zde neuvolňují žádná mazadla. Ruční sevření bylo vyvinuto pro jednoduché úkoly. Tečení sevřeného materiálu má za následek postupně polevující sílu sevření plastu (až 70 %). Proto nesmějí být svírány díly důležité pro bezpečnost. Vhodné vodicí kolejnice viz 21200.
