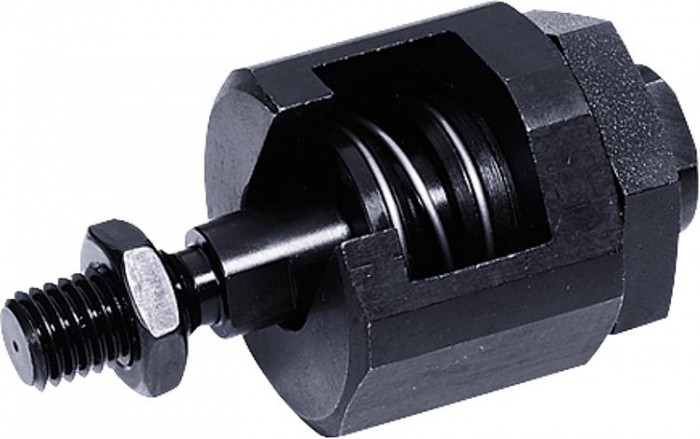

Zásuvné rýchlospojky s vyrovnaním uhlových a radiálnych úchyliek

Popis tovaru

Kód:	23454
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zásuvné rýchlospojky s vyrovnaním uhlových a radiálnych úchyliek | 23454
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23454 Zásuvné rychlospojky s vyrovnáním úhlových a radiálních úchylek

Varianty
Technické parametre

Material	Spojovací díl zušlechtěná ocel. Čelist a pánvička z oceli. Matice ze zušlechtěné oceli. Kontramatice (EN 24035) ocel, jakost 8.8. pružina z nerezové oceli.
Provedení:	Spojovací díl chem. nitridovaný, černý. Spojovací díl a pánvička, zušlechtěno a fosfátováno. Matice fosfátovaná. Kontramatice černá.
Upozornění	Zásuvné rychlospojky nastavitelné v axiálním směru bez vůle s vyrovnáním úhlové a radiální odchylky pro mnohostranné možnosti aplikace a použití, např. u nevyrovnaných přímočarých pohybů. Kompaktní konstrukce bez volných konstrukčních dílů. Montáž popř. demontáž se provádí pomocí T-drážky, manuální dodatečné nastavení odpadá. Zásuvnou rychlospojku lze spojit se všemi běžnými pneumatickými a hydraulickými zvedacími válci připojovacím závitem. Spojka nepřenáší krouticí momenty.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	D	d1	d2	L	L1	L2	L3 min.	L4	L5	SW	SW1	SW2	SW3	Vyrovnání úhlového zapuštění X max.	Povolené namáhání v tahu a tlakové zatížení max. kN
23454-06	57,41 €		CAD	M6	24,5mm	9,6mm	52	14	9,5	13	29	18,5	22	19	8	5	0,6	2,5
23454-08	62,15 €		CAD	M8	30mm	15mm	63	18	11,5	16	33	23,5	27	24	13	7	0,6	4,5
23454-10	83,77 €		CAD	M10	44mm	21mm	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5
23454-101	83,77 €		CAD	M10×1,25	44mm	21mm	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5
23454-12	84,67 €		CAD	M12	44mm	21mm	85	26	16	24	43	34,5	41	36	18	12	0,7	10
23454-121	84,67 €		CAD	M12×1,25	44mm	21mm	85	26	16	24	43	34,5	41	36	18	12	0,7	10
23454-16	118,71 €		CAD	M16	60mm	32mm	121	34	26	34	62	45	55	46	27	18	1	18
23454-161	118,71 €		CAD	M16×1,5	60mm	32mm	121	34	26	34	62	45	55	46	27	18	1	18
23454-20	119,64 €		CAD	M20	60mm	32mm	129	42	26	34	62	53	55	46	27	18	1	30
23454-201	119,64 €		CAD	M20×1,5	60mm	32mm	129	42	26	34	62	53	55	46	27	18	1	30
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
