Axiálne guličkové ložisko s kosouhlým stykom oceľové dvojradové, s prírubou

Novinka

Popis tovaru

Kód:	23806-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Axiálne guličkové ložisko s kosouhlým stykom oceľové dvojradové, s prírubou | 23806-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23806–01 Axiální kuličkové ložisko s kosoúhlým stykem ocelové dvouřadé, s přírubou

Varianty
Technické parametre

Materiál	Pouzdro z oceli. Těsnění z nitrilového kaučuku.
Provedení	Boční plochy broušeny.
Upozornění	Předpjatá vysoce přesná ložiska s tlačným úhlem 60°. Ložiska zachycují jak radiální, tak i axiální síly z obou směrů. Díky svému předpětí zajišťují kuličková ložiska s kosoúhlým stykem vysokou tuhost, neházivost a přesné umístění nástroje, jakož i reprodukovatelnost. Integrované těsnění s nízkým třením chrání účinně před vnikáním nečistot do ložiska a zabezpečuje tak velkou provozní bezpečnost a dlouhou životnost. U uvedeného součinitele tření ložiska Mrl se jedná o směrnou hodnotu. Hmotnostní moment setrvačnosti odpovídá momentu rotujícího vnitřního kroužku. Mezní otáčky platí při namazaném stavu.
Technické údaje	Všechna ložiska jsou dodávána ve stavu připraveném k montáži s mazacím tukem typu KE2P-35 podle DIN 51825. Tolerance tělesa a hřídele vyhovují tolerančním třídám v kruhovitosti IT2 a v kolmosti IT4.
Použití	K uskladnění závitových pohonů.
Pracovní teplota	30 °C až +120 °C.
Montáž	K montáži závitových vřeten by se měly používat přesné matice se zářezy. Přesné matice se zářezy při montáži dotáhněte 2násobným utahovacím momentem, mírně povolte a dotáhněte předepsaným momentem, aby se vyrovnalo možné sednutí. Upevňovací šrouby dotáhněte křížem na max. 70 % meze kluzu.

Detail zavřít

Zruš filter

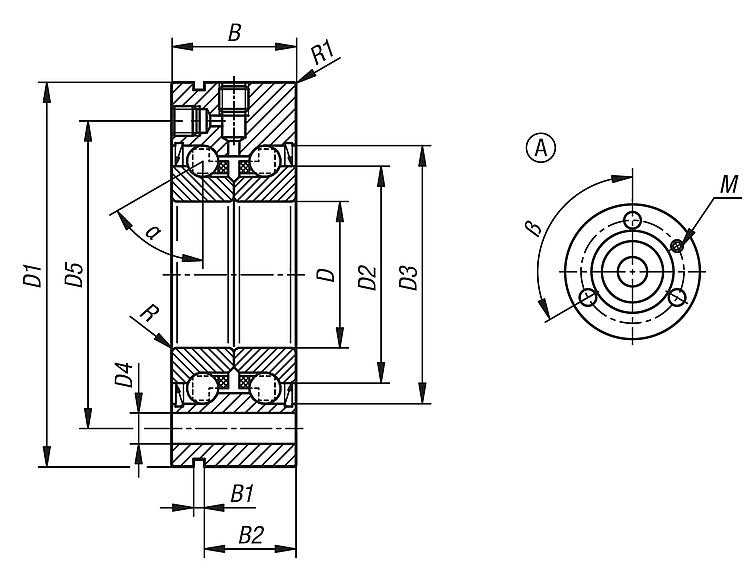

Axiální kuličkové ložisko s kosoúhlým stykem ocelové dvouřadé, s přírubou, provedení A

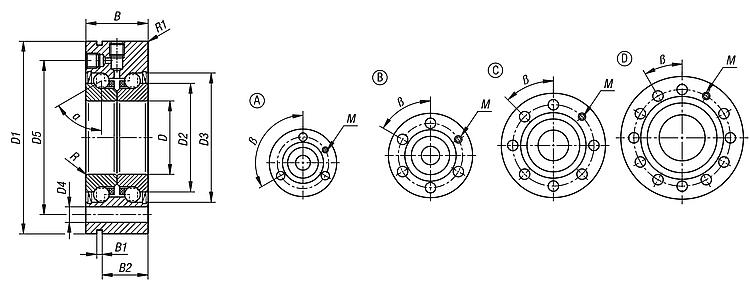

Objednací kód	Základná cena bez DPH	Objednat	Zkrácené označení	Provedení	Provedení:	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Utahovací moment přesné matice Nm	Mezní otáčky ot/min		.step
23806-01-101205525	215,09 €		1255–2RS	dvouřadé	A	25–02,5	3	17	12–0,005	55–0,1	25	–	6,6	42	0,3	0,6	60°	120°	M6	8	3800	Detail	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter
Axiální kuličkové ložisko s kosoúhlým stykem ocelové dvouřadé, s přírubou, provedení B
Objednací kód	Základná cena bez DPH	Objednat	Zkrácené označení	Provedení	Provedení:	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Utahovací moment přesné matice Nm	Mezní otáčky ot/min		.step
23806-01-101506025	228,87 €		1560–2RS	dvouřadé	B	25–0,25	3	17	15–0,005	60–0,01	28	36	6,6	46	0,3	0,6	60°	60°	M6	10	3500	Detail	.step
23806-01-101706225	234,03 €		1762–2RS	dvouřadé	B	25–0,25	3	17	17–0,005	62–0,01	30	38	6,6	48	0,3	0,6	60°	60°	M6	15	3300	Detail	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter

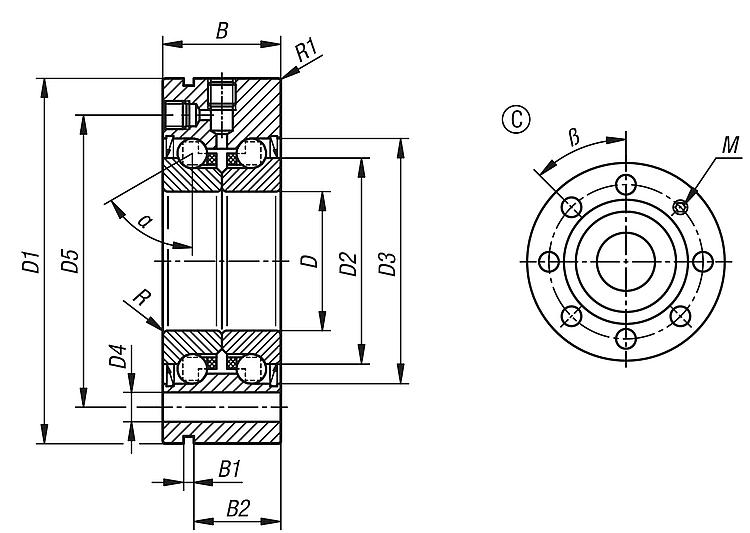

Axiální kuličkové ložisko s kosoúhlým stykem ocelové dvouřadé, s přírubou, provedení C
Objednací kód	Základná cena bez DPH	Objednat	Zkrácené označení	Provedení	Provedení:	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Utahovací moment přesné matice Nm	Mezní otáčky ot/min		.step
23806-01-102006828	242,15 €		2068–2RS	dvouřadé	C	28 –0,25	3	19	20–0,005	68–0,01	34,5	44	6,6	53	0,3	0,6	60°	45°	M6	18	3000	Detail	.step
23806-01-102507528	265,99 €		2575–2RS	dvouřadé	C	28–0,25	3	19	25–0,005	75–0,01	40,5	49	6,6	58	0,3	0,6	60°	45°	M6	25	2600	Detail	.step
23806-01-104010034	340,97 €		40100–2RS	dvouřadé	C	34–0,25	3	25	40–0,005	100–0,01	58	68	8,8	80	0,3	0,6	60°	45°	M6	55	1800	Detail	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter
Axiální kuličkové ložisko s kosoúhlým stykem ocelové dvouřadé, s přírubou, provedení D
Objednací kód	Základná cena bez DPH	Objednat	Zkrácené označení	Provedení	Provedení:	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Utahovací moment přesné matice Nm	Mezní otáčky ot/min		.step
23806-01-103008028	287,37 €		3080–2RS	dvouřadé	D	28–0,25	3	19	30–0,005	80–0,01	45,5	54	6,6	63	0,3	0,6	60°	30°	M6	32	2200	Detail	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
