Upínacie sady s centrálnou maticou
Popis produktu
| Kód: | 23368 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme. |
zavřít
zavřít
Na stiahnutie
Dátový list norelem 23368 Upínacie sady s centrálnou maticou Overview keyless locking couplings and shrink discs
Detail zavřít

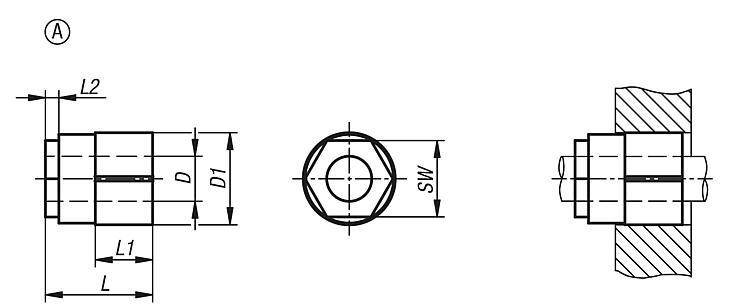

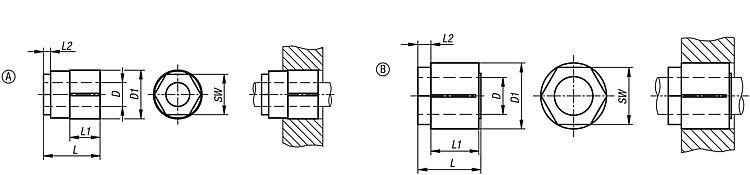

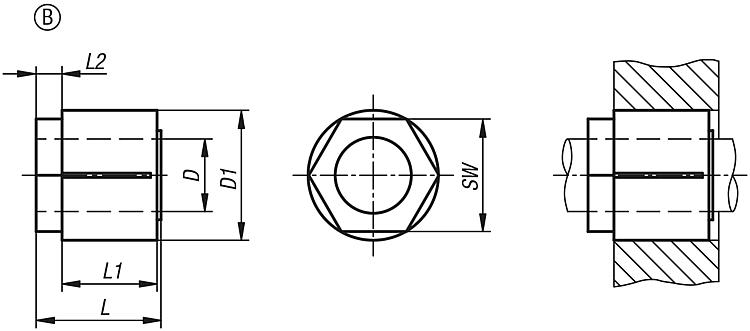

| Objednávací kód | Základná cena bez DPH | Konečná cena s DPH | Objednať | CAD | Prevedenie | D | d1 | L | L1 | L2 | SW | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na náboji P N/mm² | Uťahovací moment MS Nm upínacích skrutiek |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23368-0516 | 28,65 € | 34,67 € | A | 5 | 16mm | 19 | 9,5 | 3 | 13 | 10 | 4 | 110 | 18 | ||
| 23368-0616 | 28,65 € | 34,67 € | A | 6 | 16mm | 19 | 9,5 | 3 | 13 | 13 | 4,3 | 110 | 18 | ||
| 23368-0720 | 29,49 € | 35,68 € | A | 7 | 20mm | 22 | 11 | 3 | 16 | 13 | 3,7 | 65 | 20 | ||
| 23368-0820 | 29,49 € | 35,68 € | A | 8 | 20mm | 22 | 11 | 3 | 16 | 15 | 3,75 | 65 | 20 | ||
| 23368-0920 | 29,49 € | 35,68 € | A | 9 | 20mm | 22 | 11 | 3 | 16 | 18 | 4 | 65 | 20 | ||
| 23368-1023 | 29,49 € | 35,68 € | A | 10 | 23mm | 25,5 | 12,5 | 5 | 19 | 23 | 4,6 | 55 | 25 | ||
| 23368-1123 | 33,70 € | 40,78 € | A | 11 | 23mm | 25,5 | 12,5 | 5 | 19 | 25 | 4,5 | 55 | 25 | ||
| 23368-1223 | 33,70 € | 40,78 € | A | 12 | 23mm | 25,5 | 12,5 | 5 | 19 | 28 | 4,6 | 55 | 25 | ||
| 23368-1426 | 33,70 € | 40,78 € | A | 14 | 26mm | 28,5 | 16 | 5 | 22 | 46 | 6,6 | 64 | 50 | ||
| 23368-1526 | 33,70 € | 40,78 € | A | 15 | 26mm | 28,5 | 16 | 5 | 22 | 49 | 6,59 | 64 | 50 | ||
| 23368-1626 | 33,70 € | 40,78 € | A | 16 | 26mm | 28,5 | 16 | 5 | 22 | 52 | 6,5 | 64 | 50 | ||
| 23368-1732 | 36,77 € | 44,49 € | B | 17 | 32mm | 33 | 21 | 11 | 30 | 174 | 18 | 100 | 110 | ||
| 23368-1832 | 42,30 € | 51,18 € | B | 18 | 32mm | 33 | 21 | 11 | 30 | 198 | 21 | 92 | 110 | ||
| 23368-2035 | 43,83 € | 53,03 € | B | 20 | 35mm | 35 | 23 | 11 | 32 | 258 | 26 | 82 | 150 | ||
| 23368-2235 | 43,83 € | 53,03 € | B | 22 | 35mm | 35 | 23 | 11 | 32 | 293 | 27 | 80 | 150 | ||
| Objednávací kód | Základná cena bez DPH | Konečná cena s DPH | Objednať | CAD | Prevedenie | D | d1 | L | L1 | L2 | SW | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na náboji P N/mm² | Uťahovací moment MS Nm upínacích skrutiek |
| 23368-2438 | 43,83 € | 53,03 € | B | 24 | 38mm | 35 | 23 | 11 | 36 | 330 | 29 | 87 | 185 | ||
| 23368-2538 | 43,83 € | 53,03 € | B | 25 | 38mm | 35 | 23 | 11 | 36 | 368 | 31 | 94 | 185 | ||
| 23368-3045 | 58,20 € | 70,42 € | B | 30 | 45mm | 37 | 25 | 11 | 46 | 550 | 45 | 108 | 300 | ||
| 23368-3250 | 58,20 € | 70,42 € | B | 32 | 50mm | 41 | 28 | 12 | 50 | 616 | 44 | 100 | 265 | ||
| 23368-3550 | 56,56 € | 68,44 € | B | 35 | 50mm | 41 | 28 | 12 | 50 | 681 | 42 | 91 | 265 | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | |||||||||||||||
