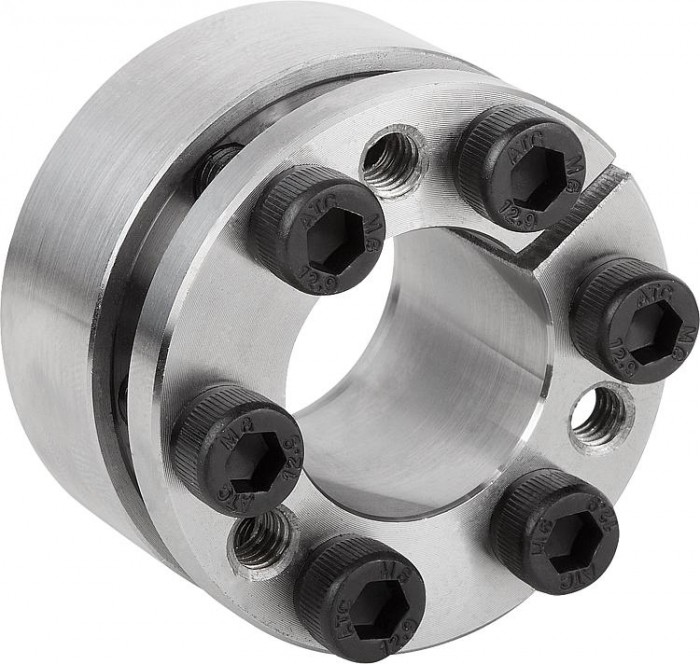

Úpínacie sady, prevedenie E krátká konštrukcia
Popis produktu
| Kód: | 23356 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme. |
zavřít
zavřít
Na stiahnutie
Dátový list norelem 23356 Úpínacie sady, prevedenie E krátká konštrukcia Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít

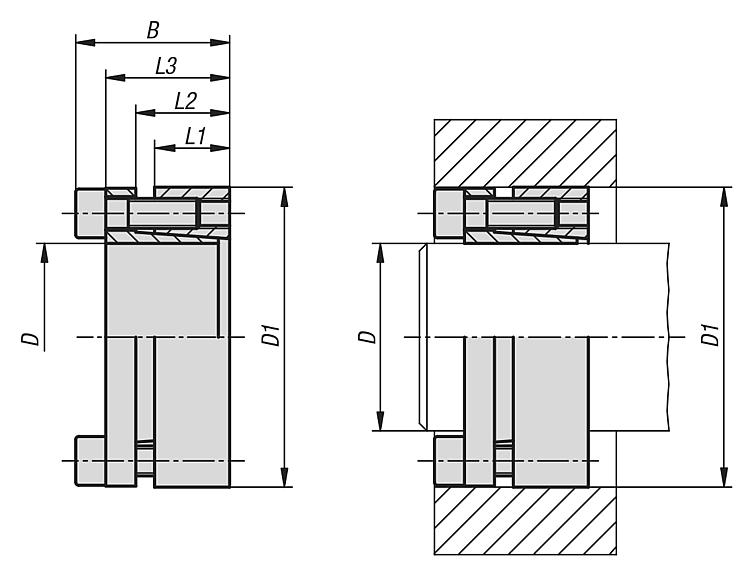

| Objednávací kód | Základná cena bez DPH | Konečná cena s DPH | Objednať | CAD | D | d1 | B | L1 | L2 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23356-1947 | 11,64 € | 14,08 € | 19 | 47mm | 34mm | 17 | 22 | 28 | 355 | 31 | 280 | 120 | 5 x M6 | 14 | ||
| 23356-2047 | 11,64 € | 14,08 € | 20 | 47mm | 34mm | 17 | 22 | 28 | 360 | 33 | 280 | 120 | 5 x M6 | 14 | ||
| 23356-2247 | 11,64 € | 14,08 € | 22 | 47mm | 34mm | 17 | 22 | 28 | 400 | 33 | 260 | 125 | 5 x M6 | 14 | ||
| 23356-2450 | 11,64 € | 14,08 € | 24 | 50mm | 34mm | 17 | 22 | 28 | 440 | 36 | 245 | 120 | 6 x M6 | 14 | ||
| 23356-2550 | 11,89 € | 14,39 € | 25 | 50mm | 34mm | 17 | 22 | 28 | 560 | 36 | 280 | 140 | 6 x M6 | 14 | ||
| 23356-2855 | 11,89 € | 14,39 € | 28 | 55mm | 34mm | 17 | 22 | 28 | 625 | 36 | 250 | 130 | 6 x M6 | 14 | ||
| 23356-3055 | 12,38 € | 14,98 € | 30 | 55mm | 34mm | 17 | 22 | 28 | 650 | 36 | 235 | 130 | 6 x M6 | 14 | ||
| 23356-3260 | 15,04 € | 18,20 € | 32 | 60mm | 34mm | 17 | 22 | 28 | 950 | 50 | 290 | 150 | 8 x M6 | 14 | ||
| 23356-3560 | 15,14 € | 18,32 € | 35 | 60mm | 34mm | 17 | 22 | 28 | 1050 | 50 | 290 | 150 | 8 x M6 | 14 | ||
| 23356-3865 | 15,14 € | 18,32 € | 38 | 65mm | 34mm | 17 | 22 | 28 | 1140 | 50 | 250 | 145 | 8 x M6 | 14 | ||
| 23356-4065 | 15,14 € | 18,32 € | 40 | 65mm | 34mm | 17 | 22 | 28 | 1200 | 50 | 230 | 145 | 8 x M6 | 14 | ||
| 23356-4275 | 17,55 € | 21,24 € | 42 | 75mm | 41mm | 20 | 25 | 33 | 2030 | 70 | 305 | 170 | 7 x M8 | 35 | ||
| 23356-4575 | 18,59 € | 22,49 € | 45 | 75mm | 41mm | 20 | 25 | 33 | 2180 | 70 | 285 | 170 | 7 x M8 | 35 | ||
| 23356-4880 | 18,59 € | 22,49 € | 48 | 80mm | 41mm | 20 | 24 | 33 | 2330 | 80 | 270 | 160 | 7 x M8 | 35 | ||
| 23356-5080 | 18,86 € | 22,82 € | 50 | 80mm | 41mm | 20 | 24 | 33 | 2430 | 85 | 260 | 160 | 7 x M8 | 35 | ||
| Objednávací kód | Základná cena bez DPH | Konečná cena s DPH | Objednať | CAD | D | d1 | B | L1 | L2 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek |
| 23356-5585 | 23,98 € | 29,02 € | 55 | 85mm | 41mm | 20 | 24 | 33 | 3050 | 100 | 270 | 175 | 8 x M8 | 35 | ||
| 23356-6090 | 24,81 € | 30,02 € | 60 | 90mm | 41mm | 20 | 24 | 33 | 3350 | 100 | 245 | 165 | 8 x M8 | 35 | ||
| 23356-6595 | 33,29 € | 40,28 € | 65 | 95mm | 41mm | 20 | 24 | 33 | 4080 | 110 | 255 | 175 | 9 x M8 | 35 | ||
| 23356-70110 | 36,95 € | 44,71 € | 70 | 110mm | 50mm | 24 | 29 | 40 | 6280 | 160 | 280 | 180 | 8 x M10 | 70 | ||
| 23356-75115 | 44,49 € | 53,83 € | 75 | 115mm | 50mm | 24 | 29 | 40 | 6680 | 160 | 260 | 170 | 8 x M10 | 70 | ||
| 23356-80120 | 48,42 € | 58,59 € | 80 | 120mm | 50mm | 24 | 29 | 40 | 7130 | 160 | 250 | 170 | 8 x M10 | 70 | ||
| 23356-85125 | 53,24 € | 64,42 € | 85 | 125mm | 50mm | 24 | 29 | 40 | 8750 | 180 | 260 | 180 | 9 x M10 | 70 | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||||||||
