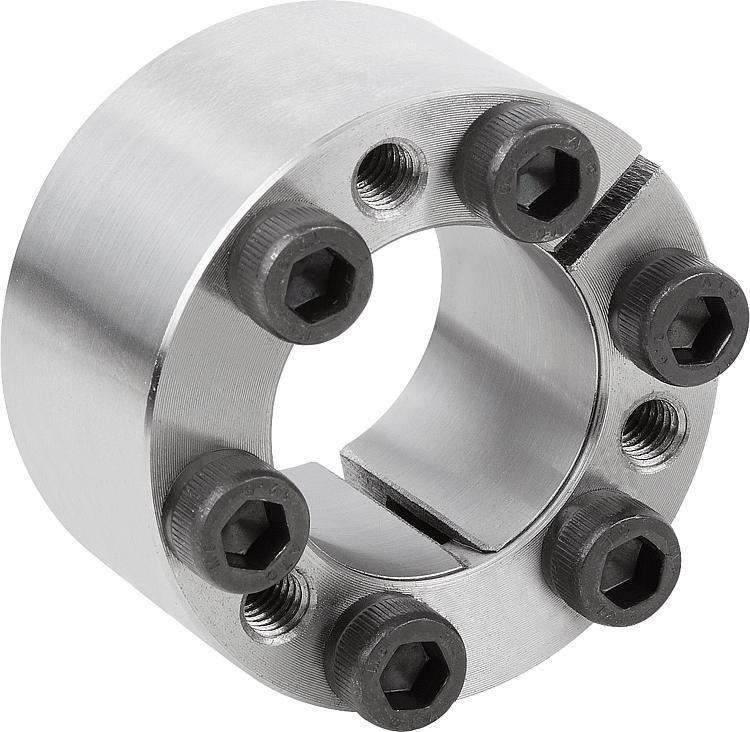

Úpínacie sady, prevedenie D kompaktná konštrukcia

Popis tovaru

Kód:	23354
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Úpínacie sady, prevedenie D kompaktná konštrukcia | 23354
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 23354 Upínací sady, provedení D kompaktní konstrukce

Overview keyless locking couplings and shrink discs

Výpočet minimálního průměru náboje

Varianty
Technické parametre

Material	Ocel.

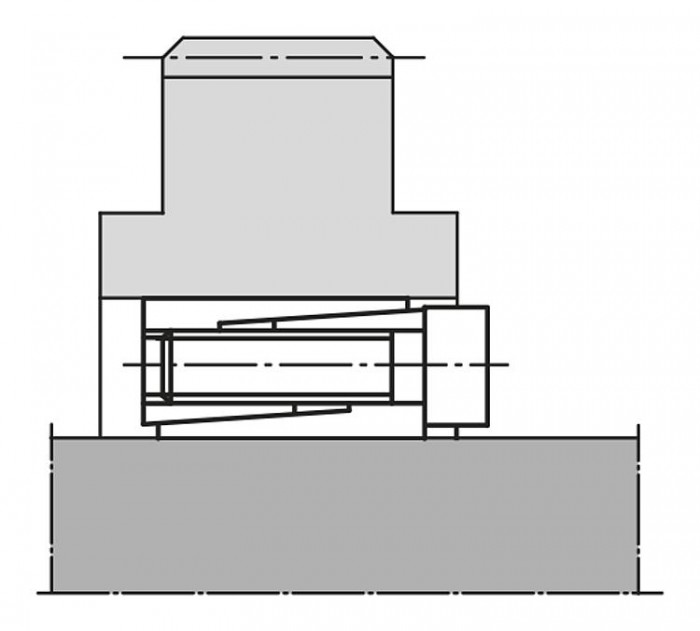

Montáž	Upínací sadu na kuželových plochách, jakož i styk hřídele a náboje lehce potřete olejem. Nepoužívejte oleje s MoS2 nebo tuk. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Šrouby dotáhněte postupně křížem na předepsaný utahovací moment. Demontáž: Všechny šrouby odstraňte a našroubujte do odtlačovacího závitu přední příruby. Šrouby utahujte postupně křížem, dokud se upínací sada neuvolní.
Provedení:	Bez povrchové úpravy.
Tolerance	Hřídel: Doporučení tolerance h8. Jakost povrchu Rz ≤ 16 µm. Náboj: Doporučení tolerance H8. Jakost povrchu Rz ≤ 16 µm.
Upozornění	Pro aplikace vyžadující malý montážní objem a malý plošný tlak. Upínací sada může být zcela zapuštěna do náboje. - pro průměry hřídele od 5 do 50 mm - pro střední krouticí momenty - vhodné pro náboje s malou tloušťkou stěny - nepatrný axiální posun možný - samostředicí

Detail zavřít

Zruš filter

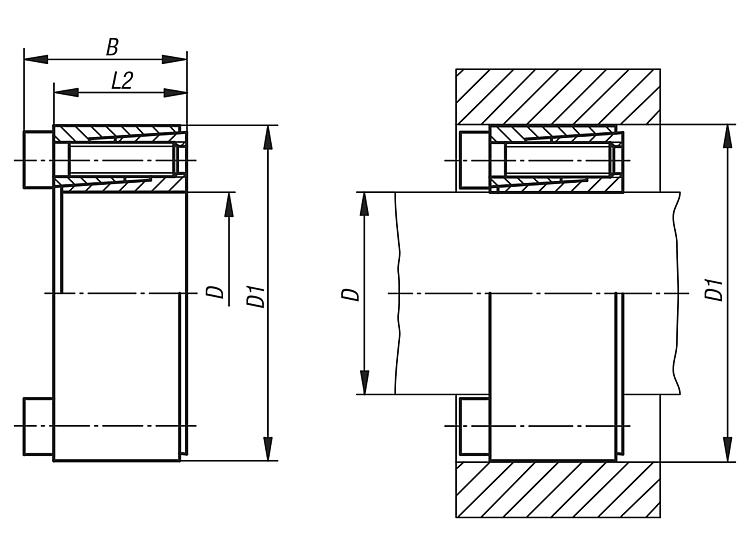

Objednací kód	Základná cena bez DPH	Objednat	CAD	D	d1	B	L2	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23354-0516	17,23 €		CAD	5	16mm	13,5mm	11	6	2	150	55	3 x M2,5	1,2
23354-0616	17,23 €		CAD	6	16mm	13,5mm	11	6	2	150	55	3 x M2,5	1,2
23354-063516	17,23 €		CAD	6,35	16mm	13,5mm	11	6	2	140	55	3 x M2,5	1,2
23354-0717	17,93 €		CAD	7	17mm	13,5mm	11	8	2	125	55	3 x M2,5	1,2
23354-0818	17,93 €		CAD	8	18mm	13,5mm	11	10	2,5	110	50	3 x M2,5	1,2
23354-0920	18,03 €		CAD	9	20mm	15,5mm	13	15	3	120	55	4 x M2,5	1,2
23354-095320	18,03 €		CAD	9,53	20mm	15,5mm	13	15	3	110	55	4 x M2,5	1,2
23354-1020	18,03 €		CAD	10	20mm	15,5mm	13	15	3	110	55	4 x M2,5	1,2
23354-1122	21,47 €		CAD	11	22mm	15,5mm	13	18	3	100	50	4 x M2,5	1,2
23354-1222	21,47 €		CAD	12	22mm	15,5mm	13	20	3	90	50	4 x M2,5	1,2
23354-1426	23,16 €		CAD	14	26mm	20mm	17	35	5	105	55	4 x M3	2,1
23354-1528	23,16 €		CAD	15	28mm	20mm	17	40	5	100	50	4 x M3	2,1
23354-1632	25,31 €		CAD	16	32mm	21mm	17	70	8	130	65	4 x M4	4,9
23354-1735	26,83 €		CAD	17	35mm	25mm	21	75	8	120	60	4 x M4	4,9
23354-1835	26,83 €		CAD	18	35mm	25mm	21	80	8	115	60	4 x M4	4,9
Objednací kód	Základná cena bez DPH	Objednat	CAD	D	d1	B	L2	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23354-1935	26,83 €		CAD	19	35mm	25mm	21	85	8	110	60	4 x M4	4,9
23354-2038	28,04 €		CAD	20	38mm	26mm	21	150	15	140	75	4 x M5	9,7
23354-2240	35,97 €		CAD	22	40mm	26mm	21	160	14	130	70	4 x M5	17
23354-2447	41,48 €		CAD	24	47mm	32mm	26	250	20	140	75	4 x M6	17
23354-25447	43,01 €		CAD	25,4	47mm	32mm	26	265	20	130	75	4 x M6	17
23354-2547	41,48 €		CAD	25	47mm	32mm	26	260	20	135	75	4 x M6	17
23354-2850	47,11 €		CAD	28	50mm	32mm	26	440	30	185	100	6 x M6	17
23354-3055	51,99 €		CAD	30	55mm	32mm	26	470	30	175	95	6 x M6	17
23354-3255	54,28 €		CAD	32	55mm	32mm	26	500	30	165	95	6 x M6	17
23354-3560	56,65 €		CAD	35	60mm	37mm	29	730	40	165	95	8 x M6	17
23354-3865	67,21 €		CAD	38	65mm	37mm	29	800	40	155	90	8 x M6	17
23354-4065	67,72 €		CAD	40	65mm	37mm	29	840	40	145	90	8 x M6	17
23354-4275	72,68 €		CAD	42	75mm	44mm	36	1200	55	165	90	6 x M8	41
23354-4575	72,68 €		CAD	45	75mm	44mm	36	1300	55	155	90	6 x M8	41
23354-4880	76,88 €		CAD	48	80mm	44mm	36	1850	75	195	115	8 x M8	41
Objednací kód	Základná cena bez DPH	Objednat	CAD	D	d1	B	L2	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23354-5080	90,17 €		CAD	50	80mm	44mm	36	1900	75	185	115	8 x M8	41
