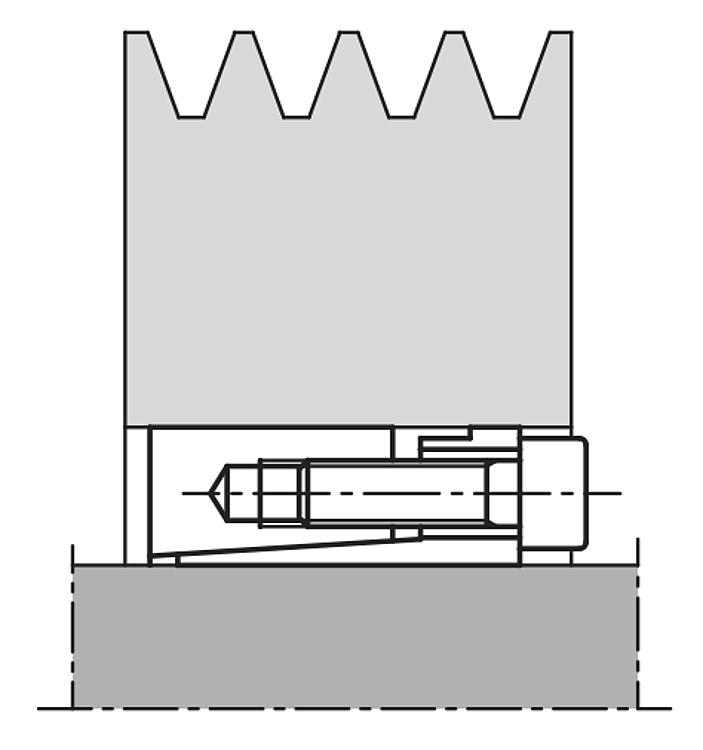

Úpínacie sady, prevedenie B
Popis produktu
| Kód: | 23351 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Na stiahnutie
Přehrát video
Datový list 23351 Upínací sady, provedení B Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít

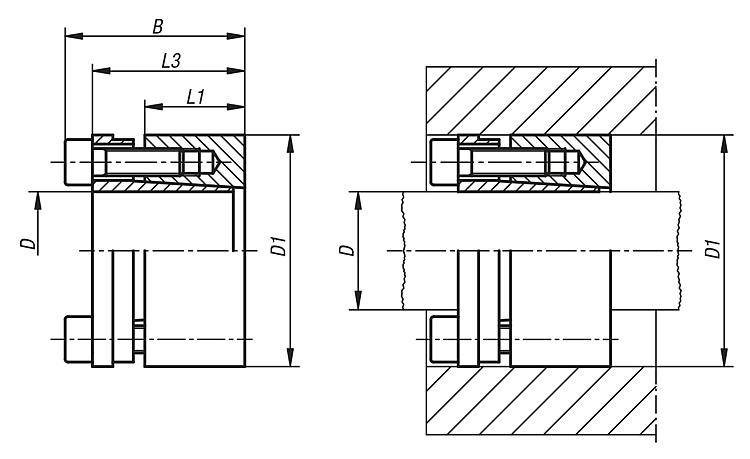

| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | B | L1 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23351-1947 | 15,60 € | 19 | 47mm | 45mm | 26 | 39 | 530 | 56 | 298 | 120 | 6 x M6 | 17 | ||
| 23351-2047 | 15,60 € | 20 | 47mm | 45mm | 26 | 39 | 550 | 56 | 283 | 120 | 6 x M6 | 17 | ||
| 23351-2247 | 15,60 € | 22 | 47mm | 45mm | 26 | 39 | 610 | 56 | 257 | 120 | 6 x M6 | 17 | ||
| 23351-2450 | 16,12 € | 24 | 50mm | 45mm | 26 | 39 | 660 | 56 | 236 | 115 | 6 x M6 | 17 | ||
| 23351-2550 | 16,70 € | 25 | 50mm | 45mm | 26 | 39 | 690 | 56 | 227 | 115 | 6 x M6 | 17 | ||
| 23351-2855 | 17,47 € | 28 | 55mm | 45mm | 26 | 39 | 770 | 56 | 202 | 105 | 6 x M6 | 17 | ||
| 23351-3055 | 17,47 € | 30 | 55mm | 45mm | 26 | 39 | 830 | 56 | 190 | 105 | 6 x M6 | 17 | ||
| 23351-3260 | 20,22 € | 32 | 60mm | 45mm | 26 | 39 | 1180 | 74 | 235 | 125 | 8 x M6 | 17 | ||
| 23351-3560 | 20,22 € | 35 | 60mm | 45mm | 26 | 39 | 1295 | 74 | 216 | 126 | 8 x M6 | 17 | ||
| 23351-3865 | 20,70 € | 38 | 65mm | 45mm | 26 | 39 | 1400 | 74 | 200 | 116 | 8 x M6 | 17 | ||
| 23351-4065 | 21,08 € | 40 | 65mm | 45mm | 26 | 39 | 1480 | 74 | 190 | 116 | 8 x M6 | 17 | ||
| 23351-4275 | 26,66 € | 42 | 75mm | 55mm | 30 | 47 | 2120 | 101 | 212 | 120 | 6 x M8 | 41 | ||
| 23351-4575 | 26,66 € | 45 | 75mm | 55mm | 30 | 47 | 2270 | 101 | 198 | 120 | 6 x M8 | 41 | ||
| 23351-4880 | 28,37 € | 48 | 80mm | 55mm | 30 | 47 | 3230 | 135 | 250 | 150 | 8 x M8 | 41 | ||
| 23351-5080 | 29,83 € | 50 | 80mm | 55mm | 30 | 47 | 3365 | 135 | 240 | 150 | 8 x M8 | 41 | ||
| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | B | L1 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
| 23351-5585 | 33,26 € | 55 | 85mm | 55mm | 30 | 47 | 3700 | 135 | 216 | 140 | 8 x M8 | 41 | ||
| 23351-6090 | 35,44 € | 60 | 90mm | 55mm | 30 | 47 | 4035 | 135 | 200 | 135 | 8 x M8 | 41 | ||
| 23351-6595 | 40,79 € | 65 | 95mm | 55mm | 30 | 47 | 4370 | 135 | 183 | 125 | 8 x M8 | 41 | ||
| 23351-70110 | 59,46 € | 70 | 110mm | 67mm | 40 | 62 | 7615 | 218 | 206 | 131 | 8 x M10 | 83 | ||
| 23351-75115 | 69,34 € | 75 | 115mm | 72mm | 40 | 62 | 8160 | 218 | 192 | 126 | 8 x M10 | 83 | ||
| 23351-80120 | 73,90 € | 80 | 120mm | 72mm | 40 | 62 | 8700 | 218 | 180 | 120 | 8 x M10 | 83 | ||
| 23351-85125 | 80,65 € | 85 | 125mm | 72mm | 40 | 62 | 11560 | 272 | 212 | 145 | 10 x M10 | 83 | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||||||
