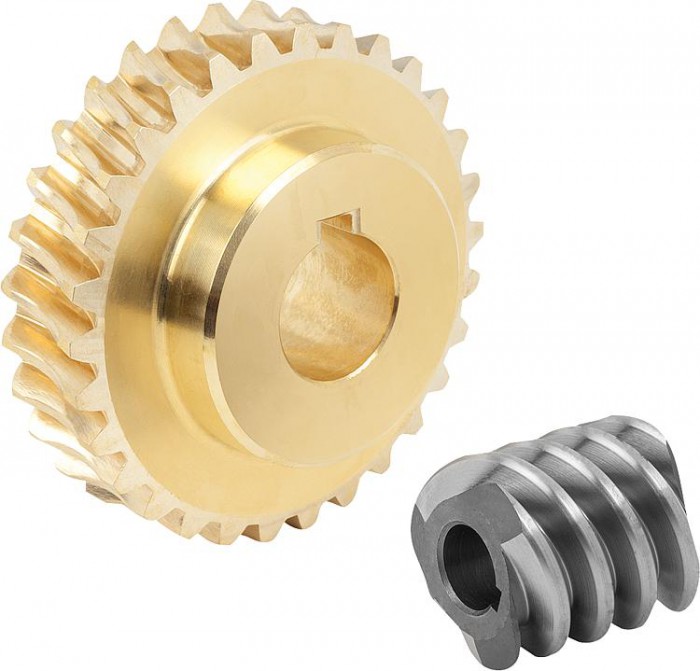

Sady šnekových kolies, pravochodých rozstup osí 40 mm

Popis produktu

Kód:	22500
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sady šnekových kolies, pravochodých rozstup osí 40 mm | 22500
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22500 Sady šnekových kol, pravochodých rozteč os 40 mm

Technický pokyn pro sady šnekových kol

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-401006	50,21 €	60,75 €		CAD		šnek	–	21° 19	2	4	22mm	26	–			29,5	35,4	44,2
22500-401008	50,21 €	60,75 €		CAD		šnek	–	16° 35	2,25	3	23,64mm	28,14	–			27,5	33	41,2
22500-401010	50,21 €	60,75 €		CAD		šnek	–	16° 1	1,9	3	20,66mm	24,46	–			29,5	35,4	44,2
22500-401012	50,21 €	60,75 €		CAD		šnek	–	10° 21	1,5	3	25,05mm	28,05	–			25,2	30,2	37,8
22500-401015	42,63 €	51,58 €		CAD		šnek	–	9° 53	1,9	2	22,14mm	25,94	–			28	33,6	42
22500-401020	42,63 €	51,58 €		CAD		šnek	–	8° 59	1,5	2	19,2mm	22,2	–			28,9	34,6	43,3
22500-401025	42,63 €	51,58 €		CAD		šnek	–	5° 58	1,15	2	22,15mm	24,45	–			24,4	29,2	36,6
22500-401028	42,63 €	51,58 €		CAD		šnek	–	4° 47	2	1	24mm	28	–			28,4	34	42,6
22500-401030	42,63 €	51,58 €		CAD		šnek	–	5° 50	2	1	19,68mm	23,68	–			30,1	36,1	45,1
22500-401035	42,63 €	51,58 €		CAD		šnek	–	5° 26	1,75	1	18,48mm	21,98	–			31	37,2	46,5
22500-401036	42,63 €	51,58 €		CAD		šnek	–	3° 19	1,5	1	25,91mm	28,91	–			23,9	28,6	35,8
22500-401040	42,63 €	51,58 €		CAD		šnek	–	4° 20	1,5	1	19,83mm	22,83	–			28,3	33,9	42,4
22500-401050	42,63 €	51,58 €		CAD		šnek	–	4° 8	1,25	1	17,3mm	19,8	–			27	32,4	40,5
22500-401056	42,63 €	51,58 €		CAD		šnek	–	2° 23	1	1	24mm	26	–			21,9	26,2	32,8
22500-401060	49,19 €	59,52 €		CAD		šnek	–	1° 59	0,9	1	25,92mm	27,72	–			19,3	23,1	28,9
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-401070	49,19 €	59,52 €		CAD		šnek	–	3° 3	0,9	1	16,91mm	18,71	–			24,1	28,9	36,1
22500-401075	49,19 €	59,52 €		CAD		šnek	–	1° 48	0,75	1	23,75mm	25,25	–			18,8	22,5	28,2
22500-401080	49,19 €	59,52 €		CAD		šnek	–	2° 10	0,75	1	19,9mm	21,4	–			20,1	24,1	30,1
22500-401090	49,19 €	59,52 €		CAD		šnek	–	2° 22	0,7	1	16,95mm	18,35	–			19,1	22,9	28,6
22500-402006	52,91 €	64,02 €		CAD		šnekové kolo	6,75:1	21° 19	2	–		–	27	58mm	64	29,5	35,4	44,2
22500-402008	52,91 €	64,02 €		CAD		šnekové kolo	8:1	16° 35	2,25	–		–	24	56,36mm	62,5	27,5	33	41,2
22500-402010	52,91 €	64,02 €		CAD		šnekové kolo	10:1	16° 1	1,9	–		–	30	59,34mm	65	29,5	35,4	44,2
22500-402012	52,91 €	64,02 €		CAD		šnekové kolo	12:1	10° 21	1,5	–		–	36	54,95mm	60	25,2	30,2	37,8
22500-402015	52,91 €	64,02 €		CAD		šnekové kolo	15:1	9° 53	1,9	–		–	30	57,86mm	64	28	33,6	42
22500-402020	52,91 €	64,02 €		CAD		šnekové kolo	20:1	8° 59	1,5	–		–	40	60,8mm	66	28,9	34,6	43,3
22500-402025	52,91 €	64,02 €		CAD		šnekové kolo	25:1	5° 58	1,15	–		–	50	57,85mm	62	24,4	29,2	36,6
22500-402028	52,91 €	64,02 €		CAD		šnekové kolo	28:1	4° 47	2	–		–	28	56mm	61,5	28,4	34	42,6
22500-402030	52,91 €	64,02 €		CAD		šnekové kolo	30:1	5° 50	2	–		–	30	60,32mm	66	30,1	36,1	45,1
22500-402035	52,91 €	64,02 €		CAD		šnekové kolo	35:1	5° 26	1,75	–		–	35	61,52mm	67	31	37,2	46,5
22500-402036	52,91 €	64,02 €		CAD		šnekové kolo	36:1	3° 19	1,5	–		–	36	54,09mm	59	23,9	28,6	35,8
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-402040	52,91 €	64,02 €		CAD		šnekové kolo	40:1	4° 20	1,5	–		–	40	60,17mm	65	28,3	33,9	42,4
22500-402050	52,91 €	64,02 €		CAD		šnekové kolo	50:1	4° 8	1,25	–		–	50	62,7mm	68	27	32,4	40,5
22500-402056	52,91 €	64,02 €		CAD		šnekové kolo	56:1	2° 23	1	–		–	56	56mm	59	21,9	26,2	32,8
22500-402060	61,50 €	74,42 €		CAD		šnekové kolo	60:1	1° 59	0,9	–		–	60	54,08mm	57,5	19,3	23,1	28,9
22500-402070	61,50 €	74,42 €		CAD		šnekové kolo	70:1	3° 3	0,9	–		–	70	63,09mm	67	24,1	28,9	36,1
22500-402075	61,50 €	74,42 €		CAD		šnekové kolo	75:1	1° 48	0,75	–		–	75	56,26mm	60	18,8	22,5	28,2
22500-402080	61,50 €	74,42 €		CAD		šnekové kolo	80:1	2° 10	0,75	–		–	80	60,1mm	64	20,1	24,1	30,1
22500-402090	61,50 €	74,42 €		CAD		šnekové kolo	90:1	2° 22	0,7	–		–	90	63,05mm	67	19,1	22,9	28,6
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Šnek z oceli. Šnekové kolo CuZn37Mn3Al2PbSi-S40.
Odkaz na výkres	broušeno
Pokyny k objednání	Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.
Provedení	Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.
Upozornění	Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm. Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané. U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku. Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.
