Sady šnekových kolies, pravochodých rozstup osí 31 mm

Popis produktu

Kód:	22500
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sady šnekových kolies, pravochodých rozstup osí 31 mm | 22500
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22500 Sady šnekových kol, pravochodých rozteč os 31 mm

Technický pokyn pro sady šnekových kol

Varianty
Technické parametre

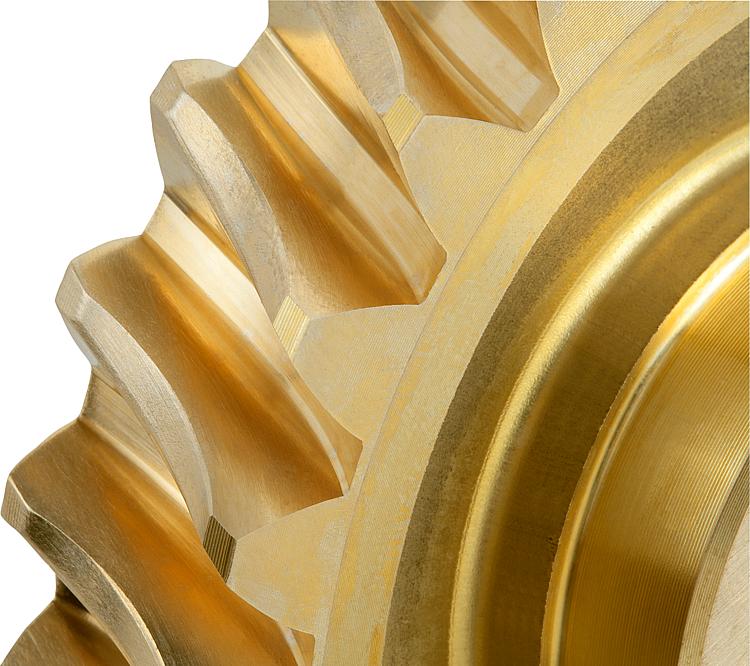

Materiál	Šnek z oceli. Šnekové kolo CuZn37Mn3Al2PbSi-S40.

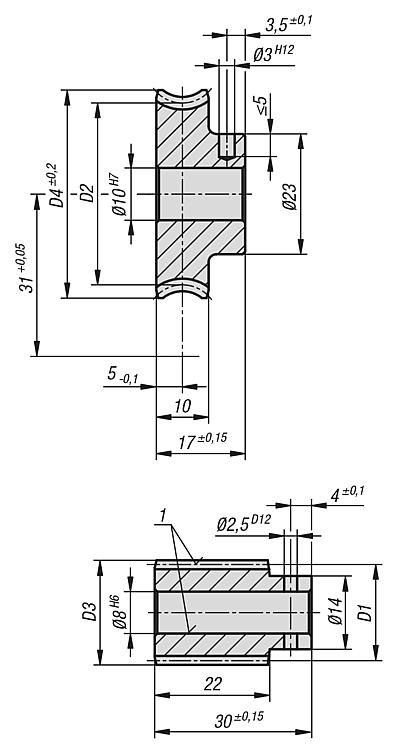

Odkaz na výkres	broušeno
Pokyny k objednání	Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.
Provedení:	Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.

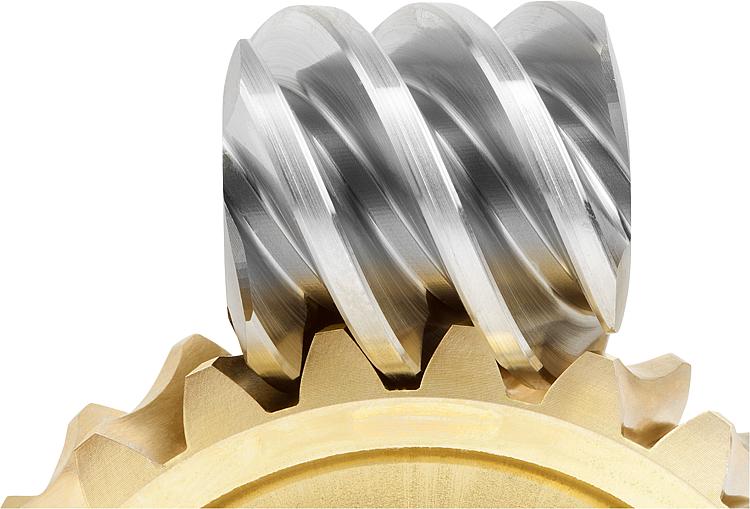

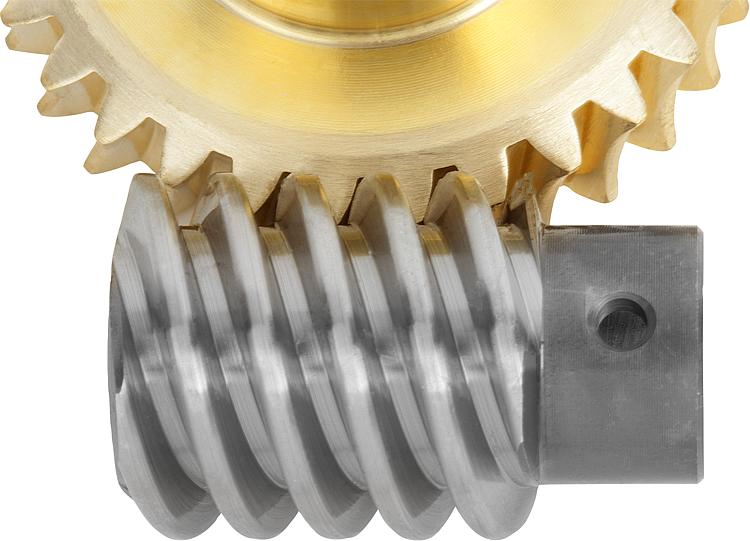

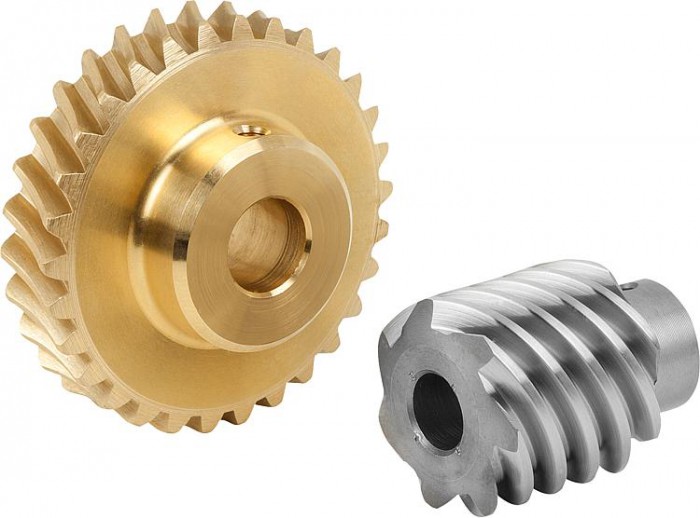

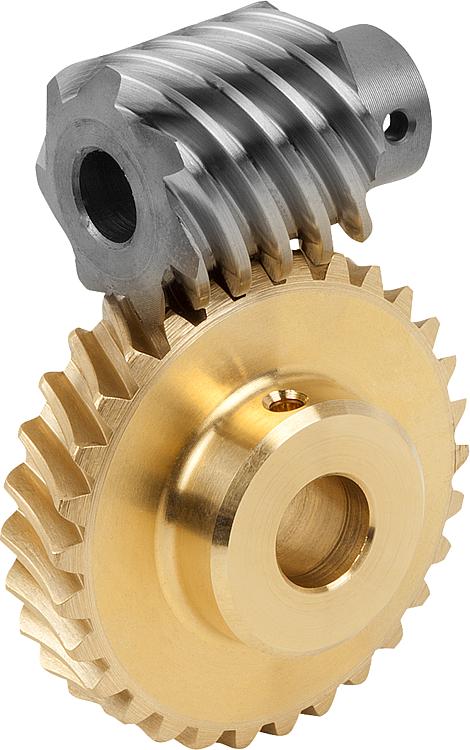

Upozornění	Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm. Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané. U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku. Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej	CAD
22500-311002	39,75 €			šnek	–	45° 15	1,25	10	17,6mm	20,1	–			4,4	5,3	6,6	.step
22500-311003	39,75 €			šnek	–	35° 10	1,15	10	19,97mm	22,27	–			4,5	5,4	6,7	.step
22500-311004	41,12 €			šnek	–	25° 24	1,25	7	20,4mm	22,9	–			9	10,8	13,5	.step
22500-311005	41,12 €			šnek	–	23° 46	1,3	6	19,35mm	21,95	–			9,5	11,4	14,2	.step
22500-311006	41,12 €			šnek	–	18° 13	1,3	5	20,8mm	23,4	–			7,6	9,1	11,4	.step
22500-311007	41,12 €			šnek	–	20° 32	1,5	4	17,1mm	20,1	–			9,7	11,6	14,5	.step
22500-311008	41,12 €			šnek	–	19° 49	1,75	3	15,5mm	19	–			10	12	15	.step
22500-311010	36,77 €			šnek	–	12° 50	1,4	3	18,9mm	21,7	–			9,5	11,4	14,2	.step
22500-311012	36,77 €			šnek	–	13° 55	1,25	3	15,6mm	18,1	–			12,1	14,5	18,1	.step
22500-311015	36,77 €			šnek	–	10° 40	1,5	2	16,2mm	19,2	–			10,7	12,8	16	.step
22500-311018	36,77 €			šnek	–	8° 44	1,25	2	16,46mm	18,96	–			10,3	12,4	15,4	.step
22500-311020	36,77 €			šnek	–	7° 49	0,75	3	16,54mm	18,04	–			8,3	10	12,4	.step
22500-311022	36,77 €			šnek	–	6° 29	1	2	17,7mm	19,7	–			9,6	11,5	14,4	.step
22500-311023	37,77 €			šnek	–	7° 29	2	1	15,35mm	19,35	–			10,5	12,6	15,7	.step
22500-311024	37,77 €			šnek	–	5° 4	1,75	1	19,8mm	23,3	–			9,2	11	13,8	.step
Objednávací kód	Základná cena bez DPH	Objednať	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej	CAD
22500-311025	37,77 €			šnek	–	5° 35	1,75	1	18mm	21,5	–			9,6	11,5	14,4	.step
22500-311028	37,77 €			šnek	–	4° 20	1,5	1	19,85mm	22,85	–			9,1	10,9	13,6	.step
22500-311030	37,77 €			šnek	–	5° 7	1,5	1	16,8mm	19,8	–			10,3	12,4	15,4	.step
22500-311032	37,77 €			šnek	–	4° 45	1,4	1	16,9mm	19,7	–			10,2	12,2	15,3	.step
22500-311038	37,77 €			šnek	–	5° 1	1,25	1	14,3mm	16,8	–			11,4	13,7	17,1	.step
22500-311045	37,77 €			šnek	–	3° 23	1	1	16,93mm	18,93	–			9,5	11,4	14,2	.step
22500-311050	37,77 €			šnek	–	3° 3	0,9	1	16,9mm	18,7	–			9	10,8	13,5	.step
22500-311055	37,77 €			šnek	–	4° 12	0,9	1	12,3mm	14,1	–			10,4	12,5	15,6	.step
22500-311060	42,44 €			šnek	–	2° 33	0,75	1	16,9mm	18,4	–			8,2	9,8	12,3	.step
22500-311070	42,44 €			šnek	–	3° 7	0,7	1	12,9mm	14,3	–			9	10,8	13,5	.step
22500-311075	42,44 €			šnek	–	2° 2	0,6	1	16,9mm	18,1	–			7,3	8,8	10,9	.step
22500-311090	42,44 €			šnek	–	1° 41	0,5	1	17mm	18	–			6,4	7,7	9,6	.step
22500-311100	42,44 €			šnek	–	2° 24	0,5	1	11,96mm	12,96	–			7,4	8,9	11,1	.step
22500-312002	33,82 €			šnekové kolo	2,5:1	45° 15	1,25	–		–	25	44,4mm	46,9	4,4	5,3	6,6	.step
22500-312003	33,82 €			šnekové kolo	3:1	35° 10	1,15	–		–	30	42,03mm	44,5	4,5	5,4	6,7	.step
Objednávací kód	Základná cena bez DPH	Objednať	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej	CAD
22500-312004	30,15 €			šnekové kolo	4,28:1	25° 24	1,25	–		–	30	41,6mm	45	9	10,8	13,5	.step
22500-312005	30,15 €			šnekové kolo	5:1	23° 46	1,3	–		–	30	42,65mm	46,5	9,5	11,4	14,2	.step
22500-312006	30,15 €			šnekové kolo	6:1	18° 13	1,3	–		–	30	41,2mm	45	7,6	9,1	11,4	.step
22500-312007	30,15 €			šnekové kolo	7:1	20° 32	1,5	–		–	28	44,9mm	48,8	9,7	11,6	14,5	.step
22500-312008	30,15 €			šnekové kolo	8,33:1	19° 49	1,75	–		–	25	46,5mm	51	10	12	15	.step
22500-312010	30,15 €			šnekové kolo	10:1	12° 50	1,4	–		–	30	43,1mm	47	9,5	11,4	14,2	.step
22500-312012	30,15 €			šnekové kolo	12:1	13° 55	1,25	–		–	36	46,4mm	50	12,1	14,5	18,1	.step
22500-312015	30,15 €			šnekové kolo	15:1	10° 40	1,5	–		–	30	45,8mm	50	10,7	12,8	16	.step
22500-312018	30,15 €			šnekové kolo	18:1	8° 44	1,25	–		–	36	45,54mm	48,8	10,3	12,4	15,4	.step
22500-312020	30,15 €			šnekové kolo	20:1	7° 49	0,75	–		–	60	45,46mm	48	8,3	10	12,4	.step
22500-312022	31,16 €			šnekové kolo	22:1	6° 29	1	–		–	44	44,3mm	48	9,6	11,5	14,4	.step
22500-312023	31,16 €			šnekové kolo	23:1	7° 29	2	–		–	23	46,65mm	52	10,5	12,6	15,7	.step
22500-312024	31,16 €			šnekové kolo	24:1	5° 4	1,75	–		–	24	42,2mm	47	9,2	11	13,8	.step
22500-312025	31,16 €			šnekové kolo	25:1	5° 35	1,75	–		–	25	44mm	48,5	9,6	11,5	14,4	.step
22500-312028	31,16 €			šnekové kolo	28:1	4° 20	1,5	–		–	28	42,15mm	46,5	9,1	10,9	13,6	.step
Objednávací kód	Základná cena bez DPH	Objednať	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej	CAD
22500-312030	31,16 €			šnekové kolo	30:1	5° 7	1,5	–		–	30	45,2mm	48,8	10,3	12,4	15,4	.step
22500-312032	31,16 €			šnekové kolo	32:1	4° 45	1,4	–		–	32	45,1mm	48,8	10,2	12,2	15,3	.step
22500-312038	31,16 €			šnekové kolo	38:1	5° 1	1,25	–		–	38	47,7mm	51,2	11,4	13,7	17,1	.step
22500-312045	31,16 €			šnekové kolo	45:1	3° 23	1	–		–	45	45,07mm	48	9,5	11,4	14,2	.step
22500-312050	31,16 €			šnekové kolo	50:1	3° 3	0,9	–		–	50	45,1mm	48	9	10,8	13,5	.step
22500-312055	31,16 €			šnekové kolo	55:1	4° 12	0,9	–		–	55	49,7mm	52	10,4	12,5	15,6	.step
22500-312060	31,81 €			šnekové kolo	60:1	2° 33	0,75	–		–	60	45,1mm	48	8,2	9,8	12,3	.step
22500-312070	31,81 €			šnekové kolo	70:1	3° 7	0,7	–		–	70	49,1mm	52	9	10,8	13,5	.step
22500-312075	31,81 €			šnekové kolo	75:1	2° 2	0,6	–		–	75	45,1mm	47	7,3	8,8	10,9	.step
22500-312090	31,81 €			šnekové kolo	90:1	1° 41	0,5	–		–	90	45mm	48	6,4	7,7	9,6	.step
22500-312100	31,81 €			šnekové kolo	100:1	2° 24	0,5	–		–	100	50,04mm	52,7	7,4	8,9	11,1	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
