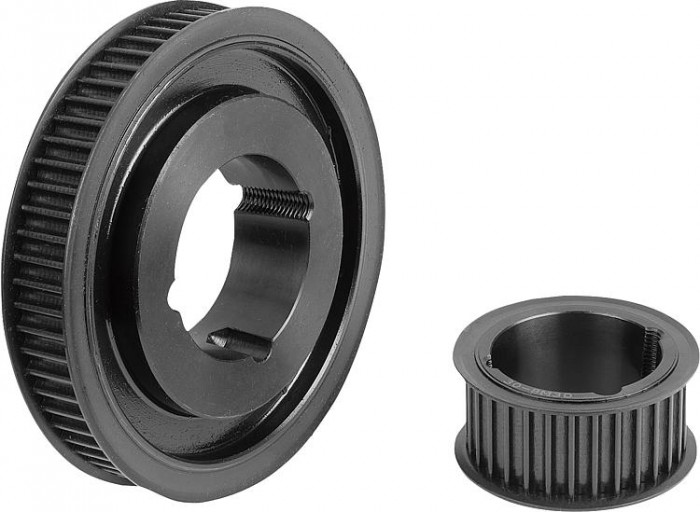

Ozubené remenice profil HTD 8M, pre montáž s kužeľovými upínacími púzdrami

Popis produktu

Kód:	22005
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ozubené remenice profil HTD 8M, pre montáž s kužeľovými upínacími púzdrami | 22005
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22005 Ozubené řemenice profil HTD 8M, pro montáž s kuželovými upínacími pouzdry

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Špecifikácia	Počet zubov	D	D1 max.	D3	D4 max.	D5	B	L
22005-0820022	15,93 €	19,28 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1008	22	56,02	–	54,65	62	38	28mm	22
22005-0820024	16,77 €	20,29 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	24	61,12	–	59,74	67	42	28mm	22
22005-0820026	17,46 €	21,13 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	26	66,21	–	64,84	73	45	28mm	22
22005-0820028	18,18 €	22,00 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	28mm	22
22005-0820030	19,01 €	23,00 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	30	76,39	–	75,02	84	56	28mm	22
22005-0820032	19,40 €	23,47 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	32	81,49	–	80,12	88	65	28mm	25
22005-0820034	20,03 €	24,24 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	34	86,58	–	85,21	94	66	28mm	25
22005-0820036	21,32 €	25,80 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	36	91,67	–	90,3	98	68	28mm	25
22005-0820038	22,28 €	26,96 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	38	96,77	–	95,39	104	76	28mm	25
22005-0820040	23,71 €	28,69 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	40	101,86	–	100,49	108	80	28mm	25
22005-0820044	27,28 €	33,01 €		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	99	110,67	121	–	28mm	32
22005-0820048	31,73 €	38,39 €		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	105	120,86	129	–	28mm	32
22005-0820056	36,41 €	44,06 €		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	56	142,6	110	141,23	150	–	28mm	32
22005-0820064	46,82 €	56,65 €		CAD	F	šedá litina	fa.taper upínací pouzdro 2012	64	162,97	110	161,6	168	140	28mm	32
22005-0820072	58,73 €	71,06 €		CAD	F	šedá litina	fa.taper upínací pouzdro 2012	72	183,35	110	181,97	192	158	28mm	32
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Špecifikácia	Počet zubov	D	D1 max.	D3	D4 max.	D5	B	L
22005-0820080	68,49 €	82,87 €		CAD	I	šedá litina	fa.taper upínací pouzdro 2012	80	203,74	110	202,35	–	178	28mm	32
22005-0820090	79,52 €	96,22 €		CAD	L	šedá litina	fa.taper upínací pouzdro 2012	90	229,18	110	227,81	–	204	28mm	32
22005-0830022	18,59 €	22,49 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1008	22	56,02	–	54,65	62	38	38mm	22
22005-0830024	19,40 €	23,47 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	24	61,12	–	59,74	67	42	38mm	22
22005-0830026	20,06 €	24,27 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	26	66,21	–	64,84	73	45	38mm	22
22005-0830028	20,69 €	25,03 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	38mm	22
22005-0830030	21,01 €	25,42 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	30	76,39	–	75,02	84	–	38mm	38
22005-0830032	21,67 €	26,22 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	32	81,49	–	80,12	88	–	38mm	38
22005-0830034	22,86 €	27,66 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	34	86,58	–	85,21	94	–	38mm	38
22005-0830036	23,61 €	28,57 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	36	91,67	–	90,3	98	–	38mm	38
22005-0830038	25,83 €	31,25 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	38	96,77	–	95,39	104	–	38mm	38
22005-0830040	27,28 €	33,01 €		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	40	101,86	–	100,49	108	–	38mm	38
22005-0830044	31,73 €	38,39 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	–	110,67	121	90	38mm	32
22005-0830048	34,90 €	42,23 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	–	120,86	129	98	38mm	32
22005-0830056	43,60 €	52,76 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	56	142,6	–	141,23	150	118	38mm	32
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Špecifikácia	Počet zubov	D	D1 max.	D3	D4 max.	D5	B	L
22005-0830064	62,74 €	75,92 €		CAD	F	šedá litina	fa.taper upínací pouzdro 2517	64	162,97	125	161,6	168	140	38mm	45
22005-0830072	70,96 €	85,86 €		CAD	F	šedá litina	fa.taper upínací pouzdro 2517	72	183,35	125	181,97	192	158	38mm	45
22005-0830080	71,84 €	86,93 €		CAD	I	šedá litina	fa.taper upínací pouzdro 2517	80	203,74	125	202,35	–	178	38mm	45
22005-0830090	79,90 €	96,68 €		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	90	229,18	125	227,81	–	204	38mm	45
22005-0830112	108,55 €	131,35 €		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	112	285,21	125	283,83	–	260	38mm	45
22005-0830144	165,84 €	200,67 €		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	144	366,69	125	365,32	–	341	38mm	45
22005-0850028	24,55 €	29,71 €		CAD	B	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	60mm	22
22005-0850030	25,72 €	31,12 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	30	76,39	–	75,02	84	58	60mm	38
22005-0850032	28,03 €	33,92 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	32	81,49	–	80,12	88	60	60mm	38
22005-0850034	29,70 €	35,94 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	34	86,58	–	85,21	94	66	60mm	38
22005-0850036	32,16 €	38,91 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	36	91,67	–	90,3	98	68	60mm	38
22005-0850038	33,90 €	41,02 €		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	38	96,77	–	95,39	104	75	60mm	38
22005-0850040	36,36 €	44,00 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	40	101,86	–	100,49	108	80	60mm	32
22005-0850044	42,87 €	51,87 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	–	110,67	121	90	60mm	32
22005-0850048	44,14 €	53,41 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	–	120,86	129	100	60mm	32
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Špecifikácia	Počet zubov	D	D1 max.	D3	D4 max.	D5	B	L
22005-0850056	56,86 €	68,80 €		CAD	B	šedá litina	fa.taper upínací pouzdro 2517	56	142,6	–	141,23	150	120	60mm	45
22005-0850064	80,38 €	97,26 €		CAD	E	šedá litina	fa.taper upínací pouzdro 2517	64	162,97	120	161,6	168	138	60mm	45
22005-0850072	81,78 €	98,95 €		CAD	E	šedá litina	fa.taper upínací pouzdro 2517	72	183,35	125	181,97	192	158	60mm	45
22005-0850080	101,39 €	122,68 €		CAD	G	šedá litina	fa.taper upínací pouzdro 3020	80	203,74	170	202,35	–	178	60mm	51
22005-0850090	133,34 €	161,34 €		CAD	G	šedá litina	fa.taper upínací pouzdro 3020	90	229,18	170	227,81	–	204	60mm	51
22005-0850112	144,95 €	175,39 €		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	112	285,21	170	283,83	–	260	60mm	51
22005-0850144	178,29 €	215,73 €		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	144	366,69	170	365,32	–	341	60mm	51
22005-0850168	262,76 €	317,94 €		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	168	427,8	198	426,42	–	402	60mm	51
22005-0850192	327,30 €	396,03 €		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	192	488,92	198	487,54	–	462	60mm	51
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Šedá litina.
Provedení	fosfátováno.
Příslušenství	Upínací pouzdra Taper 23200.
Upozornění	Standardní profil HTD s metrickou roztečí (půlkruhové ozubení). Alespoň jedna řemenice musí mít lemové kotouče. Kuželový otvor pro upínací pouzdra Taper. Upínací pouzdra Taper je třeba objednat samostatně, jsou k dostání pro různé průměry hřídele. Řemenice s otvorem Taper jsou staticky vyvážené podle ISO 1940 jakostní stupeň G16.
